在本篇文章中，我们将学习MEMS加速度计、陀螺仪和磁力计的工作原理以及如何将它们与Arduino开发部一起使用。通过使用Processing IDE，我们将使用传感器进行一些实际应用。

MEMS概述

MEMS是非常小的系统或器件，由尺寸范围为0.001mm至0.1mm的微小元件组成。这些组件由硅、聚合物、金属和/或陶瓷制成，并且它们通常与CPU（微控制器）组合以完成系统。现在我们将简要解释每个微电子机械系统（MEMS）传感器的工作原理。

MEMS加速度计

它通过测量电容的变化来测量加速度。它的微观结构看起来像下图所示。它具有附着在弹簧上的质量块，弹簧被限制为沿一个方向移动并固定在外板。因此，当施加特定方向上的加速度时，质量块将移动，然后外板和质量块之间的电容将改变。这种电容变化将被测量，处理，并且它将对应于特定的加速度值。

MEMS陀螺仪

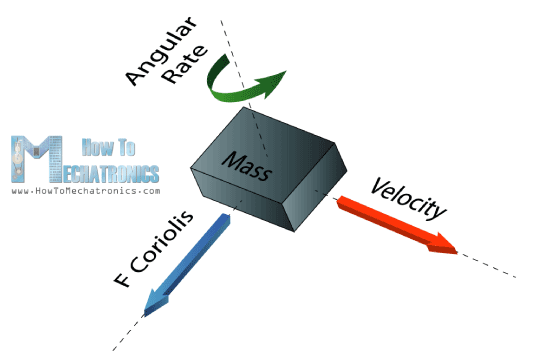

陀螺仪使用科里奥利效应Coriolis Effect测量角速率。当质量以特定的速度在特定方向上移动时，并且施加外部角速率时，如绿色箭头所示，将产生力，如蓝色红色箭头所示，这将导致质量的垂直位移。与加速度计类似，这种位移将引起电容的变化，该电容将被测量和处理，这些变化对应于特定的角速率。

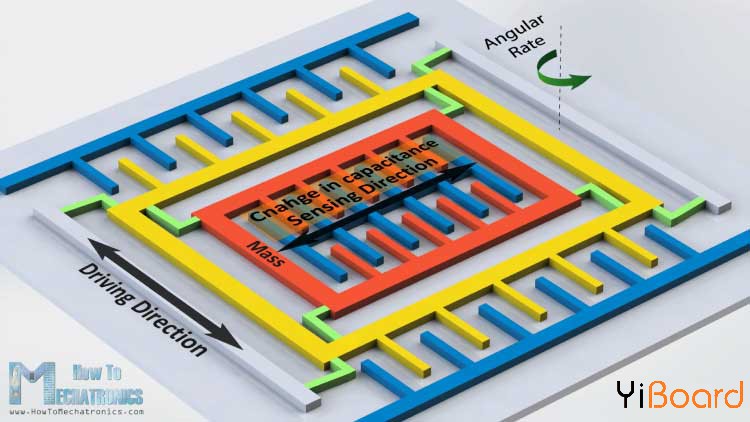

陀螺仪的微观结构类似于下图。质量块不断移动或振荡，当外部角速率施加时，质量的柔性部分将移动并产生垂直位移。

MEMS磁力计

它通过使用霍尔效应或磁阻效应来测量地球磁场。实际上，市场上几乎90％的传感器都使用霍尔效应，以下是它的工作原理。

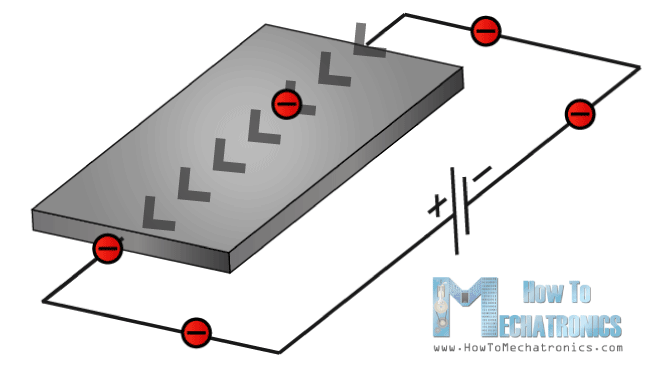

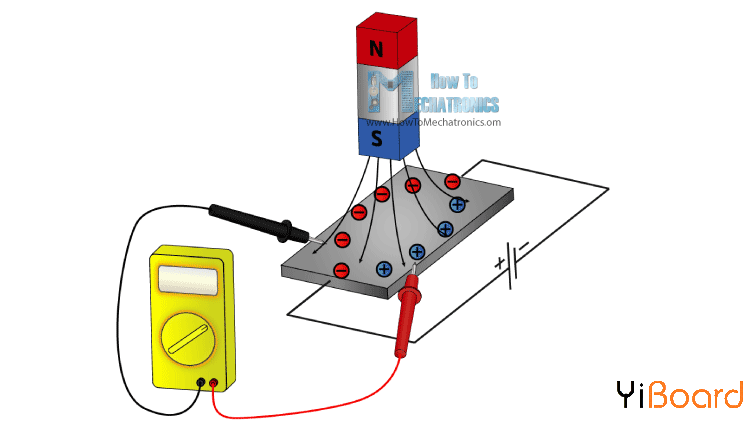

如果我们有一个像照片中所示的导电板，我们设置电流流过它，电子将直接从板的一侧流到另一侧。现在，如果我们在板附近带来一些磁场，我们就会扰乱直流，电子会偏转到板的一侧，而正极则偏向板的另一侧。这意味着如果我们现在在这两侧之间放置一个电表，我们将获得一些电压，该电压取决于磁场强度及其方向。

市场上另外10％的传感器使用磁阻效应。这些传感器使用对磁场敏感的材料，通常由铁（Fe）和镍（Ne）组成。因此，当这些材料暴露在磁场中时，它们会改变它们的电阻。

Arduino示例

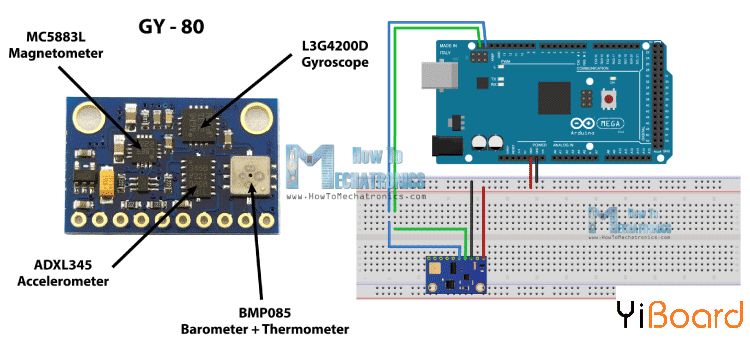

好了，现在让我们将这些传感器连接到Arduino开发板并使用它们。作为一个例子，我将使用GY-80扩展板，该电路板带有以下传感器：3轴加速度计ADXL345 、3轴陀螺仪L3G4200D、3轴磁力计MC5883L以及气压计和温度计。

本示例所需的组件如下所示：

●    3轴加速器ADXL345

●    2合1：MPU6050 6轴陀螺仪和加速度计.

●    3合1：GY-80 9轴磁场加速陀螺仪

●    3合1：GY-86 10DOF MS5611 HMC5883L MPU6050模块.

该扩展板使用I2C通信协议，这意味着我们可以使用只有两根线的所有传感器。因此，为了在Arduino和传感器之间进行通信，我们需要知道它们唯一的设备地址和它们的内部寄存器地址，以便从中获取数据。这些地址可以从传感器的数据手册中找到：

●    ADXL345加速度计数据手册

●    L3G4200D陀螺仪数据手册

●    MC5883L磁力计数据手册

源代码

现在让我们看一下从传感器获取数据的代码。我们将从加速度计开始，每个代码前都会有一些解释，以及代码注释中的一些其他描述。

Arduino加速度计代码

首先，我们需要包含Arduino Wire Library并定义传感器的寄存器地址。在setu函数部分，我们需要初始化Wire Library并启动串行通信，因为我们将使用串行监视器来显示结果。此外，我们需要激活传感器，或者通过向Power_CTL寄存器发送适当的字节来启用测量，以下是具体过程。使用Wire.beginTransmission()函数，我们选择将要讨论的传感器，本例中是3轴加速度计。然后使用Wire.write()函数告诉我们将与哪个内部寄存器通信。在此之后，我们将发送适当的字节以启用测量。使用Wire.endTransmission()函数，我们将结束传输，并将数据传输到寄存器。

在loop函数中，我们需要读取每个轴的数据。我们将从X轴开始。首先，我们将选择我们将要通信的寄存器，也就是两个X轴内部寄存器。然后使用Wire.requestFrom()函数，我们将从两个寄存器请求传输的数据或两个字节。 Wire.available()函数将返回可用于检索的字节数，如果该数字与我们请求的字节匹配，本例中是2个字节，使用Wire.read()函数，我们将从两个X轴寄存器中读取字节。

寄存器的输出数据是二进制补码，X0作为最低有效字节，X1作为最高有效字节，因此我们需要将这些字节转换为从-1到+1的浮点值，具体取决于X轴的相对方向地球加速度或重力。我们将为另外两个轴重复此过程，最后我们将在串行监视器上打印这些值。

1. #include <Wire.h>

2. //--- Accelerometer Register Addresses

3. #define Power_Register 0x2D

4. #define X_Axis_Register_DATAX0 0x32 // Hexadecima address for the DATAX0 internal register.

5. #define X_Axis_Register_DATAX1 0x33 // Hexadecima address for the DATAX1 internal register.

6. #define Y_Axis_Register_DATAY0 0x34

7. #define Y_Axis_Register_DATAY1 0x35

8. #define Z_Axis_Register_DATAZ0 0x36

9. #define Z_Axis_Register_DATAZ1 0x37

10. int ADXAddress = 0x53;  //Device address in which is also included the 8th bit for selecting the mode, read in this case.

11. int X0,X1,X_out;

12. int Y0,Y1,Y_out;

13. int Z1,Z0,Z_out;

14. float Xa,Ya,Za;

15. void setup() {

16.   Wire.begin(); // Initiate the Wire library

17.   Serial.begin(9600);

18.   delay(100);

19.

20.   Wire.beginTransmission(ADXAddress);

21.   Wire.write(Power_Register); // Power_CTL Register

22.   // Enable measurement

23.   Wire.write(8); // Bit D3 High for measuring enable (0000 1000)

24.   Wire.endTransmission();

25. }

26. void loop() {

27.   // X-axis

28.   Wire.beginTransmission(ADXAddress); // Begin transmission to the Sensor

29.   //Ask the particular registers for data

30.   Wire.write(X_Axis_Register_DATAX0);

31.   Wire.write(X_Axis_Register_DATAX1);

32.   Wire.endTransmission(); // Ends the transmission and transmits the data from the two registers

33.   Wire.requestFrom(ADXAddress,2); // Request the transmitted two bytes from the two registers

34.   if(Wire.available()<=2) {  //

35.     X0 = Wire.read(); // Reads the data from the register

36.     X1 = Wire.read();

37.     /* Converting the raw data of the X-Axis into X-Axis Acceleration

38.      - The output data is Two's complement

39.      - X0 as the least significant byte

40.      - X1 as the most significant byte */

41.     X1=X1<<8;

42.     X_out =X0+X1;

43.     Xa=X_out/256.0; // Xa = output value from -1 to +1, Gravity acceleration acting on the X-Axis

44.   }

45.   // Y-Axis

46.   Wire.beginTransmission(ADXAddress);

47.   Wire.write(Y_Axis_Register_DATAY0);

48.   Wire.write(Y_Axis_Register_DATAY1);

49.   Wire.endTransmission();

50.   Wire.requestFrom(ADXAddress,2);

51.   if(Wire.available()<=2) {

52.     Y0 = Wire.read();

53.     Y1 = Wire.read();

54.     Y1=Y1<<8;

55.     Y_out =Y0+Y1;

56.     Ya=Y_out/256.0;

57.   }

58.   // Z-Axis

59.   Wire.beginTransmission(ADXAddress);

60.   Wire.write(Z_Axis_Register_DATAZ0);

61.   Wire.write(Z_Axis_Register_DATAZ1);

62.   Wire.endTransmission();

63.   Wire.requestFrom(ADXAddress,2);

64.   if(Wire.available()<=2) {

65.     Z0 = Wire.read();

66.     Z1 = Wire.read();

67.     Z1=Z1<<8;

68.     Z_out =Z0+Z1;

69.     Za=Z_out/256.0;

70.   }

71.   // Prints the data on the Serial Monitor

72.   Serial.print("Xa= ");

73.   Serial.print(Xa);

74.   Serial.print("   Ya= ");

75.   Serial.print(Ya);

76.   Serial.print("   Za= ");

77.   Serial.println(Za);

78. }

复制代码

Arduino陀螺仪代码

为了从陀螺仪获取数据，我们将使用与前一个类似的代码。首先，我们必须为数据定义寄存器地址和一些变量。在setup部分，我们必须使用CTRL_REG1唤醒并将传感器置于正常模式，并选择传感器的灵敏度。在本例中，我将选择2000dps灵敏度模式。

在类似于加速度计的loop部分中，我们将读取X、Y和Z轴的数据。然后必须将原始数据转换为角度值。从传感器的数据手册中我们可以看出，对于2000dps，灵敏度模式对应一个70 mdps /位的单位。这意味着我们必须将原始输出数据乘以0.07，以获得每秒度数的角速率。然后，如果将角速率乘以时间，它将给出角度值。所以我们需要计算每个loop部分的时间间隔，我们可以通过在循环部分的顶部和底部使用millis()函数来实现，我们将其值存储到这个“dt”变量中。因此，对于每个执行的循环，我们将计算角度并将其添加到最终角度值。我们将对另外两个轴执行相同的操作，最后我们将在串口监视器中打印结果。

1. #include <Wire.h>

2. //--- Gyro Register Addresses

3. #define Gyro_gX0 0x28

4. #define Gyro_gX1 0x29

5. #define Gyro_gY0 0x2A

6. #define Gyro_gY1 0x2B

7. #define Gyro_gZ0 0x2C

8. #define Gyro_gZ1 0x2D

9. int Gyro = 0x69; //Device address in which is also included the 8th bit for selecting the mode, read in this case.

10. int gX0, gX1, gX_out;

11. int gY0, gY1, gY_out;

12. int gZ0, gZ1, gZ_out;

13. float Xg,Yg,Zg;

14. float angleX,angleY,angleZ,angleXc,angleYc,angleZc;

15. unsigned long start, finished, elapsed;

16. float dt=0.015;

17. void setup()

18. {

19.   Wire.begin();

20.   Serial.begin(9600);

21.   delay(100);

22.

23.   Wire.beginTransmission(Gyro);

24.   Wire.write(0x20); // CTRL_REG1 - Power Mode

25.   Wire.write(15);   // Normal mode: 15d - 00001111b

26.   Wire.endTransmission();

27.

28.   Wire.beginTransmission(Gyro);

29.   Wire.write(0x23); // CTRL_REG4 - Sensitivity, Scale Selection

30.   Wire.write(48);   // 2000dps: 48d - 00110000b

31.   Wire.endTransmission();

32. }

33. void loop()

34. {

35.   start=millis();

36.   //---- X-Axis

37.   Wire.beginTransmission(Gyro); // transmit to device

38.   Wire.write(Gyro_gX0);

39.   Wire.endTransmission();

40.   Wire.requestFrom(Gyro,1);

41.   if(Wire.available()<=1)

42.   {

43.     gX0 = Wire.read();

44.   }

45.   Wire.beginTransmission(Gyro); // transmit to device

46.   Wire.write(Gyro_gX1);

47.   Wire.endTransmission();

48.   Wire.requestFrom(Gyro,1);

49.   if(Wire.available()<=1)

50.   {

51.     gX1 = Wire.read();

52.   }

53.   //---- Y-Axis

54.   Wire.beginTransmission(Gyro); // transmit to device

55.   Wire.write(Gyro_gY0);

56.   Wire.endTransmission();

57.   Wire.requestFrom(Gyro,1);

58.   if(Wire.available()<=1)

59.   {

60.     gY0 = Wire.read();

61.   }

62.   Wire.beginTransmission(Gyro); // transmit to device

63.   Wire.write(Gyro_gY1);

64.   Wire.endTransmission();

65.   Wire.requestFrom(Gyro,1);

66.   if(Wire.available()<=1)

67.   {

68.     gY1 = Wire.read();

69.   }

70.

71.   //---- Z-Axis

72.   Wire.beginTransmission(Gyro); // transmit to device

73.   Wire.write(Gyro_gZ0);

74.   Wire.endTransmission();

75.   Wire.requestFrom(Gyro,1);

76.   if(Wire.available()<=1)

77.   {

78.     gZ0 = Wire.read();

79.   }

80.   Wire.beginTransmission(Gyro); // transmit to device

81.   Wire.write(Gyro_gZ1);

82.   Wire.endTransmission();

83.   Wire.requestFrom(Gyro,1);

84.   if(Wire.available()<=1)

85.   {

86.     gZ1 = Wire.read();

87.   }

88.

89.   //---------- X - Axis

90.

91.   // Raw Data

92.   gX1=gX1<<8;

93.   gX_out =gX0+gX1;

94.

95.   // From the datasheet: 70 mdps/digit

96.   Xg=gX_out*0.07; // Angular rate

97.   // Angular_rate * dt = angle

98.   angleXc = Xg*dt;

99.   angleX = angleX + angleXc;

100.   //---------- Y - Axis

101.   gY1=gY1<<8;

102.   gY_out =gY0+gY1;

103.   Yg=gY_out*0.07;

104.   angleYc = Yg*dt;

105.   angleY = angleY + angleYc;

106.

107.   //---------- Z - Axis

108.   gZ1=gZ1<<8;

109.   gZ_out =gZ0+gZ1;

110.   Zg=gZ_out*0.07;

111.   angleZc = Zg*dt;

112.   angleZ = angleZ + angleZc;

113.

114.   // Prints the data on the Serial Monitor

115.   Serial.print("angleX= ");

116.   Serial.print(angleX);

117.   Serial.print("   angleY= ");

118.   Serial.print(angleY);

119.   Serial.print("   angleZ= ");

120.   Serial.println(angleZ);

121.

122.   delay(10);

123.   // Calculating dt

124.   finished=millis();

125.   elapsed=finished-start;

126.   dt=elapsed/1000.0;

127.   start = elapsed = 0;

128.

129. }

复制代码

Arduino磁力计代码

我们将再次使用与前一个类似的技术。 首先，我们需要定义寄存器地址，setup部分将传感器设置为连续测量模式。 在loop部分中，我们将使用与先前传感器相同的方法获取每个轴的原始数据。

然后我们需要将原始数据转换为磁场值或高斯单位。从传感器的数据表中我们可以看到默认的灵敏度模式是0.92mG / digit。 这意味着我们需要将原始数据乘以0.00092，以便以高斯单位获得地球磁场。 最后，我们将在串口监视器上打印该值。

1. #include <Wire.h> //I2C Arduino Library

2. #define Magnetometer_mX0 0x03

3. #define Magnetometer_mX1 0x04

4. #define Magnetometer_mZ0 0x05

5. #define Magnetometer_mZ1 0x06

6. #define Magnetometer_mY0 0x07

7. #define Magnetometer_mY1 0x08

8. int mX0, mX1, mX_out;

9. int mY0, mY1, mY_out;

10. int mZ0, mZ1, mZ_out;

11. float Xm,Ym,Zm;

12. #define Magnetometer 0x1E //I2C 7bit address of HMC5883

13. void setup(){

14.   //Initialize Serial and I2C communications

15.   Serial.begin(9600);

16.   Wire.begin();

17.   delay(100);

18.

19.   Wire.beginTransmission(Magnetometer);

20.   Wire.write(0x02); // Select mode register

21.   Wire.write(0x00); // Continuous measurement mode

22.   Wire.endTransmission();

23. }

24. void loop(){

25.

26.   //---- X-Axis

27.   Wire.beginTransmission(Magnetometer); // transmit to device

28.   Wire.write(Magnetometer_mX1);

29.   Wire.endTransmission();

30.   Wire.requestFrom(Magnetometer,1);

31.   if(Wire.available()<=1)

32.   {

33.     mX0 = Wire.read();

34.   }

35.   Wire.beginTransmission(Magnetometer); // transmit to device

36.   Wire.write(Magnetometer_mX0);

37.   Wire.endTransmission();

38.   Wire.requestFrom(Magnetometer,1);

39.   if(Wire.available()<=1)

40.   {

41.     mX1 = Wire.read();

42.   }

43.   //---- Y-Axis

44.   Wire.beginTransmission(Magnetometer); // transmit to device

45.   Wire.write(Magnetometer_mY1);

46.   Wire.endTransmission();

47.   Wire.requestFrom(Magnetometer,1);

48.   if(Wire.available()<=1)

49.   {

50.     mY0 = Wire.read();

51.   }

52.   Wire.beginTransmission(Magnetometer); // transmit to device

53.   Wire.write(Magnetometer_mY0);

54.   Wire.endTransmission();

55.   Wire.requestFrom(Magnetometer,1);

56.   if(Wire.available()<=1)

57.   {

58.     mY1 = Wire.read();

59.   }

60.

61.   //---- Z-Axis

62.   Wire.beginTransmission(Magnetometer); // transmit to device

63.   Wire.write(Magnetometer_mZ1);

64.   Wire.endTransmission();

65.   Wire.requestFrom(Magnetometer,1);

66.   if(Wire.available()<=1)

67.   {

68.     mZ0 = Wire.read();

69.   }

70.   Wire.beginTransmission(Magnetometer); // transmit to device

71.   Wire.write(Magnetometer_mZ0);

72.   Wire.endTransmission();

73.   Wire.requestFrom(Magnetometer,1);

74.   if(Wire.available()<=1)

75.   {

76.     mZ1 = Wire.read();

77.   }

78.

79.   //---- X-Axis

80.   mX1=mX1<<8;

81.   mX_out =mX0+mX1; // Raw data

82.   // From the datasheet: 0.92 mG/digit

83.   Xm = mX_out*0.00092; // Gauss unit

84.   //* Earth magnetic field ranges from 0.25 to 0.65 Gauss, so these are the values that we need to get approximately.

85.   //---- Y-Axis

86.   mY1=mY1<<8;

87.   mY_out =mY0+mY1;

88.   Ym = mY_out*0.00092;

89.   //---- Z-Axis

90.   mZ1=mZ1<<8;

91.   mZ_out =mZ0+mZ1;

92.   Zm = mZ_out*0.00092;

93.

94.   //Print out values of each axis

95.   Serial.print("x: ");

96.   Serial.print(Xm);

97.   Serial.print("  y: ");

98.   Serial.print(Ym);

99.   Serial.print("  z: ");

100.   Serial.println(Zm);

101.

102.   delay(50);

103. }

复制代码

以上就是本篇文章的全部内容。如果遇到任何问题，请随时在本帖下面进行回复。
