使用Arduino开发板连接ICM-45686惯性测量单元模块的方法

旧乡故客

ICM-45686是TDK InvenSense最新推出的一款超高性能六轴MEMS运动传感器，采用独特的BalancedGyro技术，可实现极佳的抗震和温度稳定性性能，并提供超低功耗。在本篇帖子中，我们将主要介绍如何基于Arduino UNO开发板通过SPI方式使用ICM-45686模块，实现读取加速度计和陀螺仪的原始数据。

所需的组件

●  Arduino UNO开发板

●  YBX-ICM45686六轴惯性测量单元模块（淘宝链接）

●  连接跳线

●  USB线缆

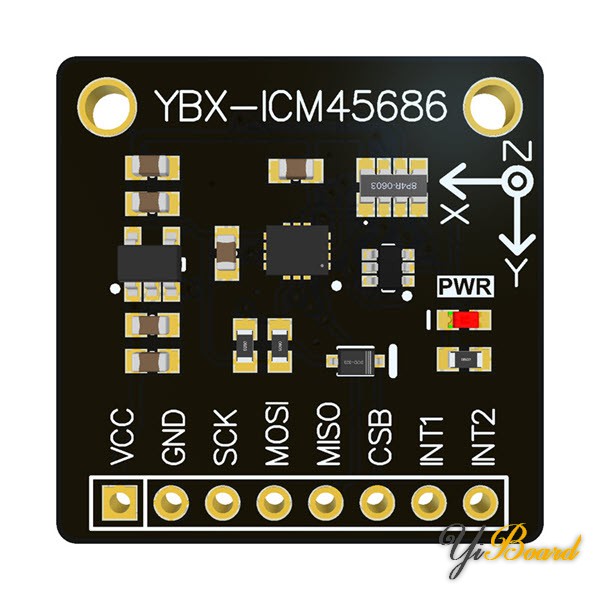

YBX-ICM45686六轴惯性测量单元模块

YBX-ICM45686模块是博根工作室推出的模块扩展板，采用TDK InvenSense 6轴MEMS运动传感器ICM-45686。该运动传感器是一款高性能双接口 (UI + AUX) 六轴MEMS运动跟踪器件。ICM-45686支持此IMU类中最低的陀螺仪和加速度传感器噪声，并且具有最高的温度、冲击或弯曲引起的偏移稳定性，以及对带外振动引起的噪声的免疫力。其他业界领先的功能包括用于手势识别、活动分类和计步器的片上APEX运动处理引擎，以及可编程数字滤波器和嵌入式温度传感器。

该模块加速度传感器同时支持SPI和I2C接口方式，板载电源LDO，支持3.3V和5V电源输入。

硬件连接

Arduino开发板通过SPI连接到YBX-ICM45686模块，以下是硬件连接原理图：

首先连接SPI接口，将YBX-ICM45686模块的SCK、MOSI和MISO分别连接到Arduino UNO开发板的引脚13（SCK）、11（MOSI）和12（MISO），片选引脚CSB连接到10。

YBX-ICM45686模块的VCC连接到+5V引脚，GND引脚连接到Arduino的任意GND引脚。

硬件连接完成后如下图所示：

安装库文件

在进行编程之前，我们需要安装TDK InvenSense公司官方提供的ICM45686的库文件，可以在Github上面下载，下载链接：motion.arduino.ICM45686。也可以在库管理器中搜索ICM45686，找到该库文件，然后进行安装。

该库文件支持使用SPI或I2C接口轻松配置和记录ICM45686设备的加速度计、陀螺仪和温度数据。它还提供嵌入式算法，例如点击、倾斜、计步器、运动唤醒的相关示例代码。

代码

本文使用的是库文件中提供的Polling_SPI示例。

首先将代码中的CS引脚修改成10：

1. // Instantiate an ICM456XX with SPI interface and CS on pin 10

2. ICM456xx IMU(SPI,10);

复制代码

完整的代码如下所示：

1. #include "ICM45686.h"

2.

3. // Instantiate an ICM456XX with SPI interface and CS on pin 8

4. ICM456xx IMU(SPI,8);

5.

6. void setup() {

7.   int ret;

8.   Serial.begin(115200);

9.   while(!Serial) {}

10.

11.   // Initializing the ICM456XX

12.   ret = IMU.begin();

13.   if (ret != 0) {

14.     Serial.print("ICM456xx initialization failed: ");

15.     Serial.println(ret);

16.     while(1);

17.   }

18.   // Accel ODR = 100 Hz and Full Scale Range = 16G

19.   IMU.startAccel(100,16);

20.   // Gyro ODR = 100 Hz and Full Scale Range = 2000 dps

21.   IMU.startGyro(100,2000);

22.   // Wait IMU to start

23.   delay(100);

24. }

25.

26. void loop() {

27.

28.   inv_imu_sensor_data_t imu_data;

29.

30.   // Read registers

31.   IMU.getDataFromRegisters(imu_data);

32.

33.   // Format data for Serial Plotter

34.   Serial.print("AccelX:");

35.   Serial.println(imu_data.accel_data[0]);

36.   Serial.print("AccelY:");

37.   Serial.println(imu_data.accel_data[1]);

38.   Serial.print("AccelZ:");

39.   Serial.println(imu_data.accel_data[2]);

40.   Serial.print("GyroX:");

41.   Serial.println(imu_data.gyro_data[0]);

42.   Serial.print("GyroY:");

43.   Serial.println(imu_data.gyro_data[1]);

44.   Serial.print("GyroZ:");

45.   Serial.println(imu_data.gyro_data[2]);

46.   Serial.print("Temperature:");

47.   Serial.println(imu_data.temp_data);

48.

49.   // Run @ ODR 100Hz

50.   delay(1000);

51. }

复制代码

编译并将代码上传到Arudino开发板。连接开发板至计算机。

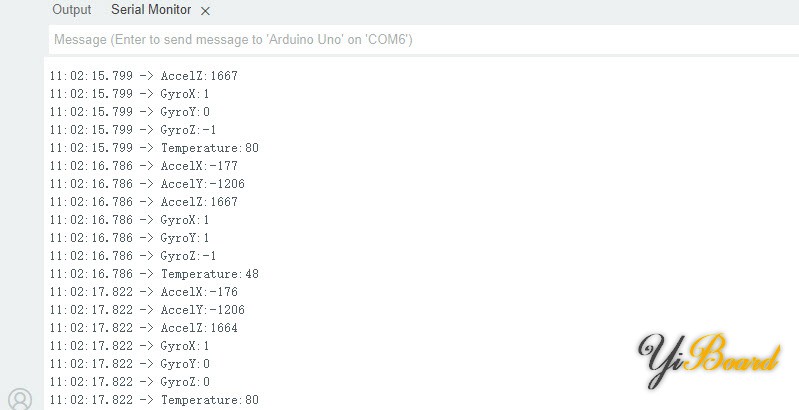

运行测试结果

打开串口监视器，查看Arduino开发板的输出结果。旋转模块，并观察输出数值的变化。

以上就是使用Arduino开发板连接ICM-45686模块的全部内容，如果有任何疑问，请随时在本帖下面回复。
