你有没有想过智能手机是如何知道哪个方向是上？ 它是当今智能手机最具创新性的功能之一。 它们都有一个微型设备，称为加速度计，内置于电路中，可检测您何时将设备左右倾斜。 这就是您的智能手机知道何时从纵向模式切换到横向模式的方式。

加速度计广泛用于低功耗、低成本的运动和倾斜传感应用，例如移动设备、游戏系统、磁盘驱动器保护、图像稳定以及运动和健康设备。

让我们回顾一下它们是什么、它们做什么以及它们如何工作。

加速度计如何工作？

要了解加速度计的工作原理，请想象一个位于3D立方体中的小球。

假设立方体在外太空，那里的一切都是失重的，球会简单地漂浮在立方体的中心。

现在，假设每面墙代表一个特定的轴。

如果我们突然以1g的加速度向左移动盒子（单个G力1g相当于重力加速度9.8m/s2），球无疑会撞到墙壁X。如果我们测量球对墙壁X施加的力 ，我们可以获得沿X轴的1g的输出值。

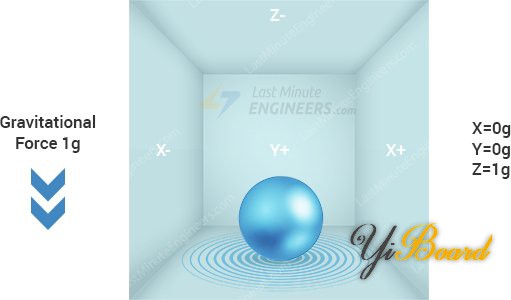

让我们看看当把这个立方体放在地球上时会发生什么。 球将简单地落在墙Z上，施加1g的力，如下图所示：

在这种情况下，盒子没有移动，但我们仍然在Z轴上得到1g的读数。 这是因为重力（实际上是加速度的一种形式）以1g的力向下拉球。

虽然此模型并不完全代表真实世界的加速度计传感器是如何构建的，但它通常有助于理解为什么加速度计的输出信号通常以±g为单位指定，或者为什么加速度计在静止时在z轴上读数为1g，或者您可以在不同方向上获得什么样的加速度计读数。

在现实世界中，加速度计基于微机电系统（MEMS 制造技术）。 那么，让我们了解MEMS加速度计的工作原理。

MEMS加速度计如何工作？

MEMS（Micro-Electro-Mechanical System，微机电系统）加速度计是一种建立在硅晶片顶部的微机械结构。

该结构由多晶硅弹簧悬挂。 它允许结构在沿 X、Y 和/或 Z 轴加速时偏转。

由于偏转，固定板和连接到悬挂结构的板之间的电容发生变化。 这种电容变化与沿该轴的加速度成正比。传感器处理这种电容变化并将其转换为模拟输出电压。

ADXL335模块硬件概述

该模块的核心是一个Analog Devices公司的小型、低功耗、低噪声三轴MEMS加速度计 – ADXL335。 它不仅可以测量由重力引起的静态加速度，还可以测量由运动、冲击或振动引起的动态加速度。

这个适用于面包板的模块将ADXL335的每个引脚都分解成一个6引脚、0.1英寸间距的排针，包括3个用于X、Y和Z轴测量的模拟输出、2个电源引脚和一个自测引脚。

电源

ADXL335的工作电压为1.8V至3.6V（通常为3.3V）。 然而，板载3.3V稳压器使其成为与Arduino等5V微控制器连接的理想选择。

该传感器在正常工作期间仅消耗350μA的电流。

测量范围

ADXL335具有±3g的完整感应范围。 这意味着ADXL335可以准确测量并表示为输出的最大加速度为±3g。 例如，如果以4g加速，加速度计不会损坏，但输出可能会下降。

ADXL335的绝对最大加速度为10,000g。 当加速度超过10,000g时，ADXL335可能会失效。

比例输出

ADXL335输出是比例输出，因此输出电压在整个范围内随加速度线性增加。 这意味着0g测量输出始终为3.3V 电源电压 (1.65V) 的一半，-3g 为 0v，+3g 为3.3V，两者之间为全刻度。

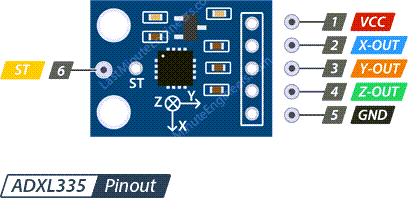

ADXL335加速度计模块的引脚排列

在我们介绍连接和示例代码之前，先看一下它的引脚排列。

VCC 为模块供电。 将它连接到Arduino的5V输出。

X-Out 输出与X轴加速度成正比的模拟电压。

Y-Out 输出与Y轴加速度成正比的模拟电压。

Z-Out 输出与Z轴加速度成正比的模拟电压。

GND 是地脚。

ST（自检）引脚控制自检功能，允许您在最终应用中测试传感器的功能。

将ADXL335加速度计连接到Arduino开发板

现在我们知道了ADXL335加速度计的工作原理，我们可以继续将它连接到Arduino开发板。

连接非常简单。首先将加速度计安装在面包板上。将VCC引脚连接到Arduino的5V引脚，将GND引脚连接到Arduino的接地引脚。 将X、Y和Z输出连接到Arduino的模拟引脚A0、A1和A2。

为了获得准确的结果，我们需要更改Arduino上的模拟参考 (AREF) 电压。将Arduino的3.3V引脚连接到AREF引脚来实现的。下图显示了接线。

Arduino示例代码 - 读取ADXL335加速度计数据

代码很简单。只实现在串口上显示每个轴校准后的传感器输出。在我们详解之前先试试草图。

1. const int xInput = A0;

2. const int yInput = A1;

3. const int zInput = A2;

4.

5. // initialize minimum and maximum Raw Ranges for each axis

6. int RawMin = 0;

7. int RawMax = 1023;

8.

9. // Take multiple samples to reduce noise

10. const int sampleSize = 10;

11.

12. void setup()

13. {

14.         analogReference(EXTERNAL);

15.         Serial.begin(9600);

16. }

17.

18. void loop()

19. {

20.         //Read raw values

21.         int xRaw = ReadAxis(xInput);

22.         int yRaw = ReadAxis(yInput);

23.         int zRaw = ReadAxis(zInput);

24.

25.         // Convert raw values to 'milli-Gs"

26.         long xScaled = map(xRaw, RawMin, RawMax, -3000, 3000);

27.         long yScaled = map(yRaw, RawMin, RawMax, -3000, 3000);

28.         long zScaled = map(zRaw, RawMin, RawMax, -3000, 3000);

29.

30.         // re-scale to fractional Gs

31.         float xAccel = xScaled / 1000.0;

32.         float yAccel = yScaled / 1000.0;

33.         float zAccel = zScaled / 1000.0;

34.

35.         Serial.print("X, Y, Z  :: ");

36.         Serial.print(xRaw);

37.         Serial.print(", ");

38.         Serial.print(yRaw);

39.         Serial.print(", ");

40.         Serial.print(zRaw);

41.         Serial.print(" :: ");

42.         Serial.print(xAccel,0);

43.         Serial.print("G, ");

44.         Serial.print(yAccel,0);

45.         Serial.print("G, ");

46.         Serial.print(zAccel,0);

47.         Serial.println("G");

48.

49.         delay(200);

50. }

51.

52. // Take samples and return the average

53. int ReadAxis(int axisPin)

54. {

55.         long reading = 0;

56.         analogRead(axisPin);

57.         delay(1);

58.         for (int i = 0; i < sampleSize; i++)

59.         {

60.         reading += analogRead(axisPin);

61.         }

62.         return reading/sampleSize;

63. }

复制代码

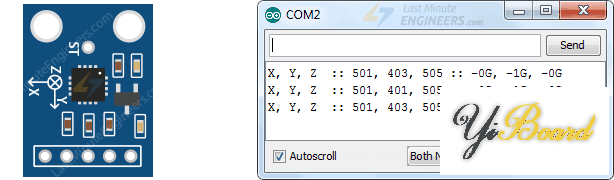

下图显示了不同方向的加速度计读数。

代码说明

首先声明Arduino的模拟输入引脚，传感器的X、Y和Z输出引脚连接到这些引脚。

1. const int xInput = A0;

2. const int yInput = A1;

3. const int zInput = A2;

复制代码

接下来，定义两个变量RawMin和RawMax。因为Arduino有一个10位ADC（2^10 = 1024），它将ADXL335的输出电压（范围从0到3.3V）映射到0到1023之间的整数值。这就是为什么RawMin设置为0和RawMax设置为1023。

1. // initialize minimum and maximum Raw Ranges for each axis

2. int RawMin = 0;

3. int RawMax = 1023;

复制代码

sampleSize 变量指定每次转换期间Arduino应采集的样本数。在例子中，我们将sampleSize设置为10以获得更准确的结果。

1. // Take multiple samples to reduce noise

2. const int sampleSize = 10;

复制代码

在setup()函数中，我们首先通过调用 analogReference(EXTERNAL) 将模拟参考设置为EXTERNAL。 然后我们启动与PC的串行通信。

1. analogReference(EXTERNAL);

2. Serial.begin(9600);

复制代码

在loop()函数中，我们每200毫秒从传感器读取一次模拟输出。 请注意，我们调用ReadAxis()自定义函数而不是analogRead()函数。 此函数仅获取十个ADC转换样本并返回平均值。

1. //Read raw values

2. int xRaw = ReadAxis(xInput);

3. int yRaw = ReadAxis(yInput);

4. int zRaw = ReadAxis(zInput);

复制代码

将ADXL335输出转换为加速度 (g)

下面的代码片段是程序中最重要的部分。 它将传感器的模拟输出电压映射并转换为重力加速度 (G)。

映射由IDE的内置map()函数处理。 当我们调用map(xRaw, RawMin, RawMax, -3000, 3000) 时，RawMin的值映射到-3000，RawMax的值映射到3000，中间值映射到中间值。

数字-3000 和3000不是随机的。 它们实际上表示传感器测量的重力加速度，单位为毫g，即±3g。

例如：

●    如果传感器在x轴上输出0V，即 xRaw=0，则 map() 函数将返回 -3000，对应于-3g。

●    如果传感器在x轴上输出1.65V，即 xRaw=511，则 map() 函数将返回 0，对应于 0g。

●    如果传感器在x轴上输出3.3V，即 xRaw=1023，则 map() 函数将返回 3000，对应于 +3g。

由于输出电压在整个范围内随加速度线性增加，因此术语Ratiometric更有意义。

1. // Convert raw values to 'milli-Gs"

2. long xScaled = map(xRaw, RawMin, RawMax, -3000, 3000);

3. long yScaled = map(yRaw, RawMin, RawMax, -3000, 3000);

4. long zScaled = map(zRaw, RawMin, RawMax, -3000, 3000);

复制代码

最后，通过将传感器的输出除以1000 将其缩小为小数Gs，并显示在串口监视器上。

1. // re-scale to fractional Gs

2. float xAccel = xScaled / 1000.0;

3. float yAccel = yScaled / 1000.0;

4. float zAccel = zScaled / 1000.0;

5.

6. Serial.print("X, Y, Z  :: ");

7. Serial.print(xRaw);

8. Serial.print(", ");

9. Serial.print(yRaw);

10. Serial.print(", ");

11. Serial.print(zRaw);

12. Serial.print(" :: ");

13. Serial.print(xAccel,0);

14. Serial.print("G, ");

15. Serial.print(yAccel,0);

16. Serial.print("G, ");

17. Serial.print(zAccel,0);

18. Serial.println("G");

复制代码

ADXL335自检功能

ADXL335加速度计具有自测功能，可让您在最终应用中测试传感器的功能。 模块上的ST（自检）引脚控制此功能。

当ST引脚连接到3.3V时，内部会在加速度计施加静电力。 由此产生的光束移动允许用户确定加速度计是否正常工作。

输出的期望变化值是

●    X 轴上 −1.08 g (−325 mV)

●    Y 轴上 +1.08 g (+325 mV)

●    Z 轴上 +1.83 g (+550 mV)

在正常操作期间，ST引脚可以保持开路或连接到GND。
