基于LPC1752的红外接收的电路设计原理及实现

阿哲

最近在项目中添加了使用红外遥控的功能，可以在产品不打开盖的情况下修改参数。下面简单介绍一下基于NXP的LPC1752实现红外遥控的过程。

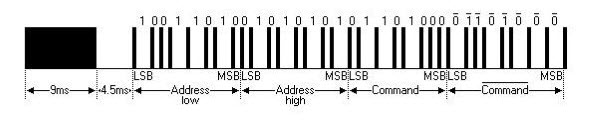

使用的红外接收器型号是ROHM的RPM7238-H8R，该型号的载波频率是 37.9KHZ。红外遥控分为两种编码方式：PWM编码（脉宽调制）和PPM编码（脉冲位置调制）。该型号采用的是PPM方式。关于这两种方式的不同，可以在网上搜索一下。PPM遥控编码脉冲由前导码、16位地址码（8位地址码、8 位地址码的反码）和16位操作码（8位操作码、8位操作码的反码）组成。

PPM通过脉冲串之间的时间间隔来实现信号的调制。逻辑“0”是由0.56ms的38KHZ载波和0.560ms的无 载波间隔组成；逻辑“1”是由0.56ms的38KHZ载波和1.68ms的无载波间隔组成；结束位是0.56ms的38K载波。

硬件原理图

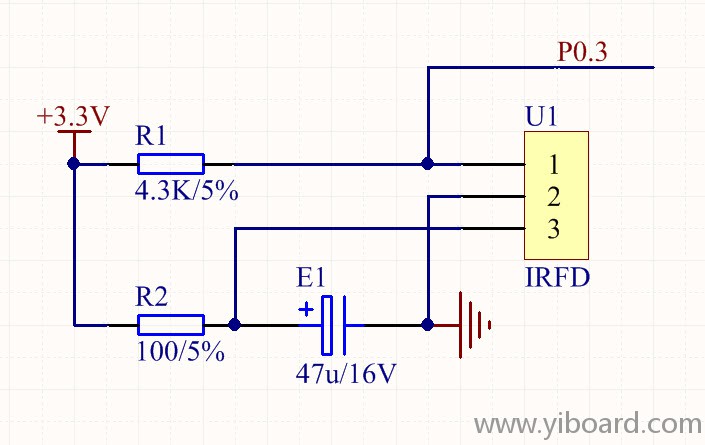

红外接收器的输出引脚接到LPC1752的P0.3口，使用3.3V供电。下图是RPM7238与LPC1752的连接图。

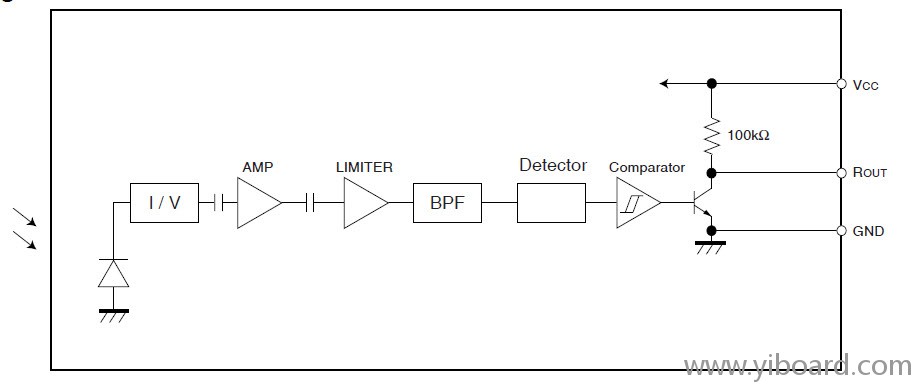

红外接收器接收到红外线信号后，经过内部的放大、检波、整型后滤除了37.9KHz的载波，输出接收到的信号。下图是红外接收器的内部原理框图。

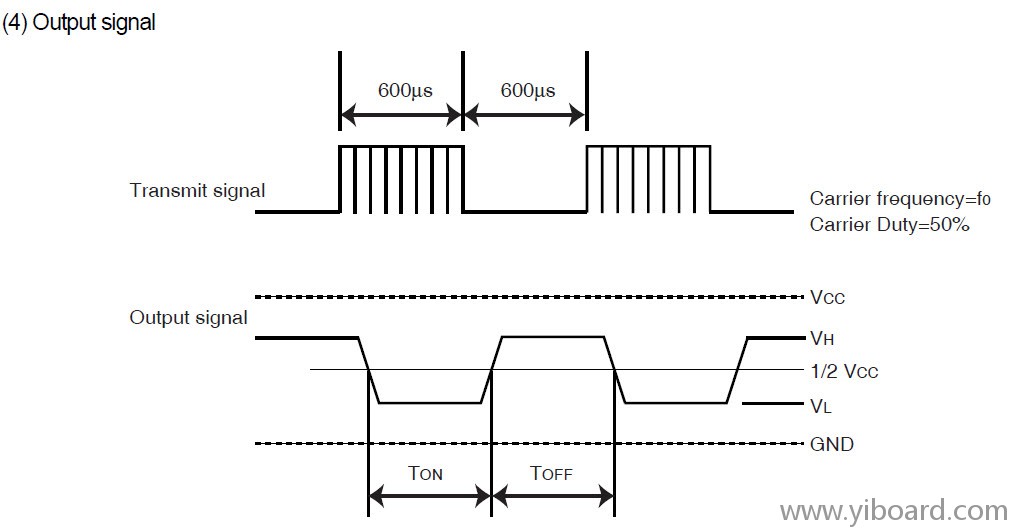

输出的有用信号与原PPM编码信号相反，如下图接收到的波形与对应输出波形：

程序介绍

项目中使用LPC1752的P0.3口连接到红外接收器，因此设定P0.3为输入引脚。每隔20uS读取红外接收器的引脚状态，RPM7238没有接收到红外信号时输出高电平，接收到红外信号的引导程序后，输出低电平，然后进入解码函数。

解码过程中共有六种状态：

1. typedef enum _IR_STATE {

2.         IR_STATE_IDLE,

3.         IR_STATE_BOOT,

4.         IR_STATE_RECV_HIGH,

5.         IR_STATE_RECV_LOW,

6.         IR_STATE_RECV_OK,

7.         IR_STATE_ERROR

8. } IR_STATE;

复制代码

IR_STATE_IDLE：空闲状态，等待接收红外遥控的引导程序

IR_STATE_BOOT：引导程序处理，如果引导程序持续时间4.5ms，则转到接收程序。如果持续时间是2.25ms，则判定为重复信号。

IR_STATE_RECV_HIGH：接收数据的高电平处理，等待数据的低电平

IR_STATE_RECV_LOW：接收数据的低电平处理，如果低电平持续时间等于1.5ms，则接收的数据为'1'，如果持续的时间为0.5ms，则接收的数据为'0';

IR_STATE_RECV_OK:接收数据完成，置位标志位IRKey_Recv_Finished。

IR_STATE_ERROR：数据处理过程中出错，返回空闲状态。

以下代码是解码函数：

1. void ReadIRKeyState()

2. {

3.         switch(IR_Recv_State)

4.         {

5.         case IR_STATE_IDLE: // idle, wait for boot code

6.                 if( LPC_GPIO0->FIOPIN & (1ul << PIN_IR_KEY))

7.                 {

8.                         if( IRKey_Pin_Value_Count >= 425 )

9.                         {

10.                                 IR_Recv_State = IR_STATE_BOOT;

11.                                 IRKey_Pin_Value_Count = 0;

12.                         }

13.                         else

14.                         {

15.                                 if( IRKey_Pin_Value_Count != 0 )

16.                                 {

17.                                         IRKey_Pin_Value_Count = 0;

18.                                         IRKey_Recv_Count = 0;

19.                                 }

20.                         }

21.                 }

22.                 else

23.                 {

24.                         if( IRKey_Pin_Value_Count <= 1000)

25.                                 IRKey_Pin_Value_Count++;

26.                 }

27.                 break;

28.         case IR_STATE_BOOT: // boot code

29.                 if( LPC_GPIO0->FIOPIN & (1ul << PIN_IR_KEY))

30.                 {

31.                         IRKey_Pin_Value_Count++;

32.                         if( IRKey_Pin_Value_Count >= 250 )

33.                         {

34.                                 IR_Recv_State = IR_STATE_IDLE;

35.                                 IRKey_Pin_Value_Count = 0;

36.                         }

37.                 }

38.                 else

39.                 {

40.                         // check boot code either recv data or repeat code

41.                         if(IRKey_Pin_Value_Count >= 200 && IRKey_Pin_Value_Count < 250)

42.                         {

43.                                 IRKey_Recv_State = 1;

44.                                 IR_Recv_State = IR_STATE_RECV_LOW;

45.                                 IRKey_Recv_Number = 0;

46.                                 IRKey_Pin_Value_Count = 0;

47.                                 IRKey_Recv_Count = 0;

48.                         }

49.                         else if(IRKey_Pin_Value_Count >= 85 && IRKey_Pin_Value_Count < 200)

50.                         {

51.                                 IRKey_Recv_Ready = 1;

52.

53.                                 if( IRKey_Recv_Count < 1000 )

54.                                         IRKey_Recv_Count ++;

55.                         }

56.                         else

57.                         {

58.                                 IR_Recv_State = IR_STATE_IDLE;

59.                                 IRKey_Pin_Value_Count = 0;

60.                         }

61.                 }

62.                 break;

63.         case IR_STATE_RECV_LOW: // recv data low

64.                 if( LPC_GPIO0->FIOPIN & (1ul << PIN_IR_KEY))

65.                 {

66.                         if( IRKey_Pin_Value_Count >= 10 )

67.                         {

68.                                 IR_Recv_State = IR_STATE_RECV_HIGH;

69.                                 IRKey_Pin_Value_Count = 0;

70.                         }

71.                         else

72.                         {

73.                                 IR_Recv_State = IR_STATE_IDLE;

74.                                 IRKey_Pin_Value_Count = 0;

75.                         }

76.                 }

77.                 else

78.                 {

79.                         IRKey_Pin_Value_Count++;

80.                         if(IRKey_Pin_Value_Count >= 100 )

81.                         {

82.                                 IR_Recv_State = IR_STATE_IDLE;

83.                                 IRKey_Pin_Value_Count = 0;

84.                         }

85.                 }

86.                 break;

87.         case IR_STATE_RECV_HIGH: // recv high

88.                 if( LPC_GPIO0->FIOPIN & (1ul << PIN_IR_KEY))

89.                 {

90.                         IRKey_Pin_Value_Count++;

91.                         if(IRKey_Pin_Value_Count >= 100 )

92.                         {

93.                                 IR_Recv_State = IR_STATE_IDLE;

94.                                 IRKey_Pin_Value_Count = 0;

95.                         }

96.                 }

97.                 else

98.                 {

99.                         if( IRKey_Recv_State == 1)

100.                         {

101.                                 IRKey_Recv_Value <<= 1;

102.                                 if(IRKey_Pin_Value_Count >= 50 && IRKey_Pin_Value_Count < 85)

103.                                         IRKey_Recv_Value += 1;

104.                                 else if(IRKey_Pin_Value_Count >= 10 && IRKey_Pin_Value_Count < 50)

105.                                         IRKey_Recv_Value += 0;

106.

107.                                 IRKey_Recv_Number++;

108.                                 if( IRKey_Recv_Number >= 32)

109.                                         IR_Recv_State = IR_STATE_RECV_OK;

110.                                 else

111.                                 {

112.                                         IR_Recv_State = IR_STATE_RECV_LOW;

113.                                         IRKey_Pin_Value_Count = 0;

114.                                 }

115.                         }

116.                         else

117.                         {

118.                                 IR_Recv_State = IR_STATE_IDLE;

119.                                 IRKey_Pin_Value_Count = 0;

120.                         }

121.                 }

122.                 break;

123.         case IR_STATE_RECV_OK:

124.                 IRKey_Recv_Finished = 1;

125.                 IR_Recv_State = IR_STATE_IDLE;

126.                 IRKey_Pin_Value_Count = 0;

127.                 break;

128.         }

129. }

复制代码

主函数每次查询该标志位，如果为1，则进入键值处理函数。接收数据的后16位是具体的键值。

1. void IRKey_Recv_App()

2. {

3.         uint8_t Key_value;

4.         uint8_t Recv_buf, Recv_buf_reverse;

5.

6.         if(IRKey_Recv_Finished == 1)

7.         {

8.                 IRKey_Recv_Finished = 0;

9.

10.                 Recv_buf = IRKey_Recv_Value >> 24;

11.                 Recv_buf_reverse = (IRKey_Recv_Value >> 16) & 0xFF;

12. //                if(Recv_buf == (uint8_t)~Recv_buf_reverse)

13.                 if(Recv_buf == 0xE1 && Recv_buf_reverse == 0xA2)

14.                 {

15.                         Recv_buf = IRKey_Recv_Value >> 8;

16.                         Recv_buf_reverse = IRKey_Recv_Value & 0xFF;

17.                         if( Recv_buf == (uint8_t)~Recv_buf_reverse)

18.                         {

19.                                 Key_value = Recv_buf;

20.                         }

21.                 }

22.         }

23. }

复制代码
