LPC1752控制LCD显示的原理与实现

@一板网

2015-5-13

1. 概述

本文档主要介绍LPC1752通过串行方式控制LCD的原理，对相关实现函数进行介绍，并进行测试。其中LCD采用的型号是COG12864B，是宝昌利电子推出的一款图形点阵液晶模块，主控型号采用ST7565R，采用COG封装。

2. 连接方式

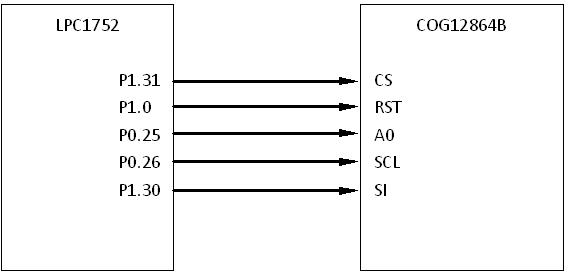

LPC1752与LCD的连接方式如图1，其中P1.31连接LCD的片选信号CS（低有效）；P1.0连接LCD的复位信号RST（低有效）；P0.25连接LCD的命令数据选择端A0；P0.26连接LCD的串行模式时钟端DB6(SCL)；P1.30连接LCD的串行模式数据端DB7(SI)。

图1 LPC1752与COG12864B连接图

3 驱动模块简介

3.1 定义

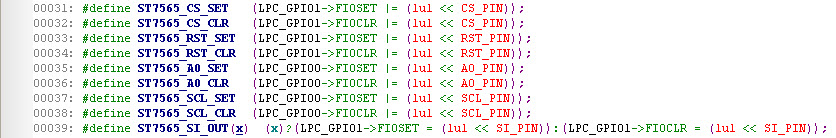

与LCD控制信号引脚相关的GPIO定义，包含P1.31、P1.0、P0.25、P0.26、P1.30。

LCD控制信号的操作定义：

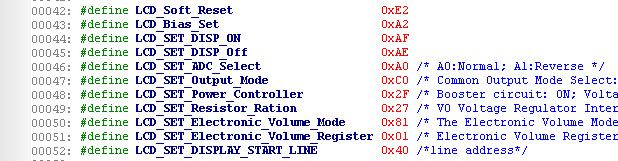

LCD相关指令定义：

3.2发送数据函数lcd_write

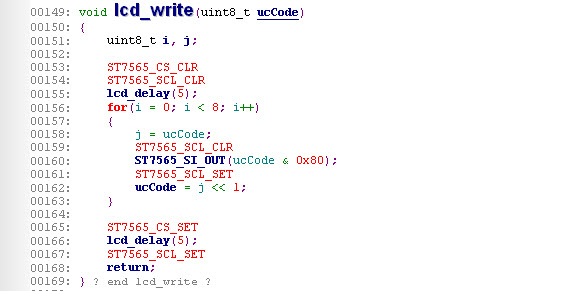

向LCD的存储单元写入数据就能在图形上显示。写入过程应按照说明书及ST7565芯片手册上的时序图实现，如图3、图4所示。lcd_write函数的实现过程是：CS清零，SCL清零，将需要显示的数据发送到SI，SCL置位，发送下一个数据，发送完成后CS置位，SCL置位。具体实现代码见图2.

图2 lcd_write函数

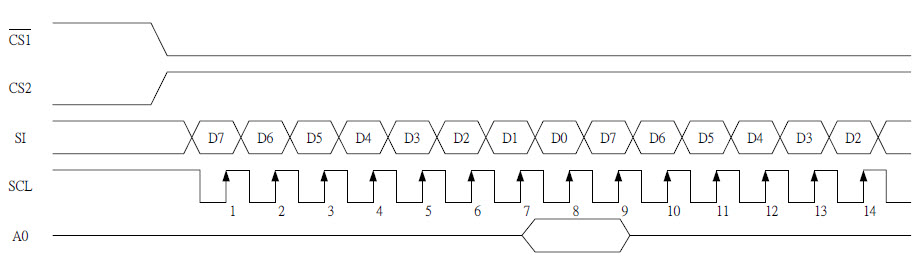

图3 COG12864B串行时序 (Serial interface)图

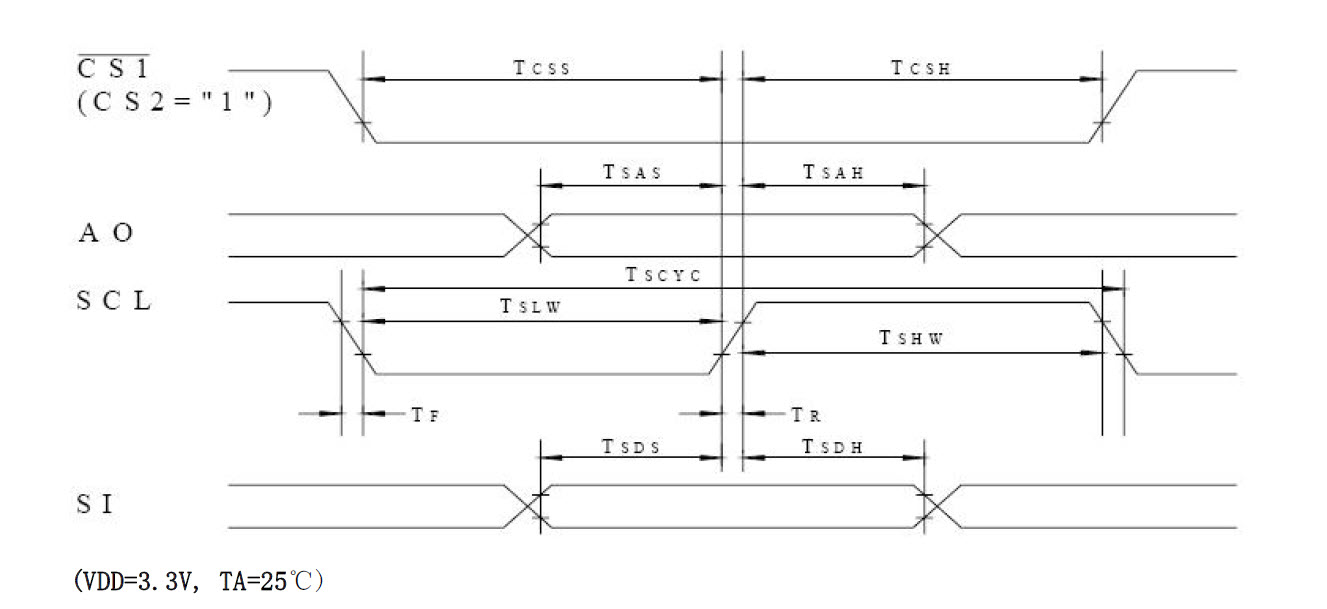

图4 ST7565的串行控制时序图

3.3 LCD液晶屏初始化函数lcd_init()

lcd_init()主要完成对GPIO的初始化、复位液晶屏、初始化液晶屏的状态。

初始化GPIO主要是设置GPIO为高电平的输出引脚。

初始化液晶屏的指令：

LCD_Soft_Reset（0xE2）该指令初始化LCD模块的参数，其中包括显示起使行，列地址，页地址，ADC，内部分压电阻比等。

LCD_Bias_Set（0xA2）该指令设置LCD 的偏压比。

LCD_SET_ADC_Select（0xA0）该指令能够使显示RAM 的列地址和段驱动的输出反向。相当于左右反转。0xA0表示正向安装。

LCD_SET_Output_Mode（0xC0）该指令设置显示RAM 的行地址的输出反向。相当于上下反转。0xC0表示正向安装。

图5 lcd_init()函数

3.4 清屏函数ST7565_fill

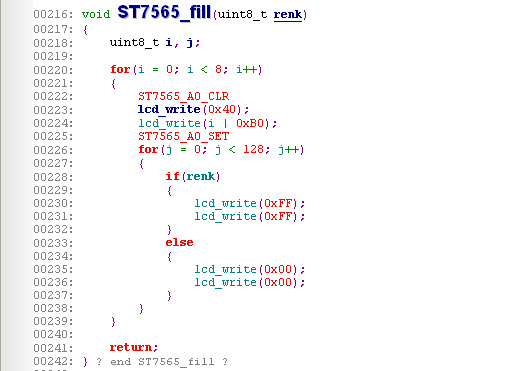

ST7565_fill函数主要是对LCD进行清屏操作，写入0x00是全白显示，写入0xFF是全部反白显示。具体实现代码见图6。

图6 lcd_fill函数

3.5 显示字符函数disp_char

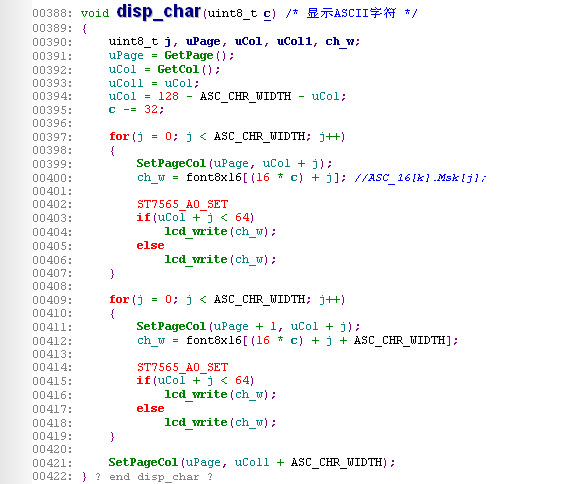

disp_char函数显示ASCII字符，字符集放置在font8x16数组中。先处理显示字符上部的数据，再处理显示字符下部的数据。具体实现代码见图7。

图7 disp_char函数

3.6 显示汉字函数disp_hz

汉字字模显示数据结构体FNT_GB16：

图8 FNT_GB16结构体

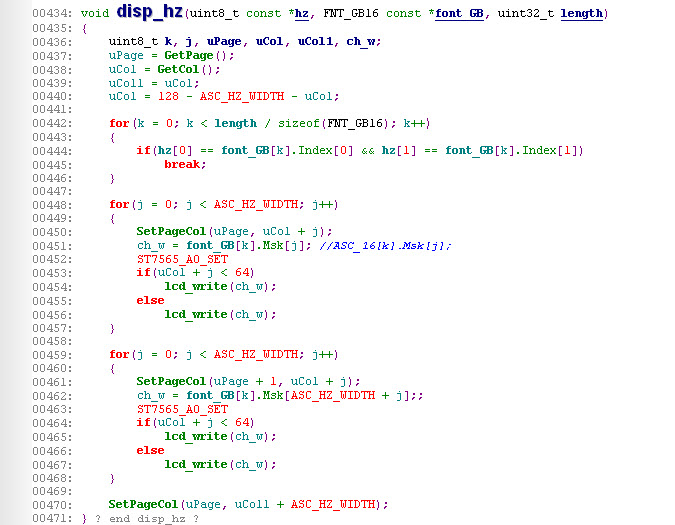

disp_hz函数通过轮询font_GB16字符集中的Index[2]，如果查找到匹配汉字，则显示该汉字对应的Msk[32]，否则显示最后一个汉字对应的Msk[32]。具体实现代码见图9。

图9  disp_hz函数

3.7显示字符串函数disp_str

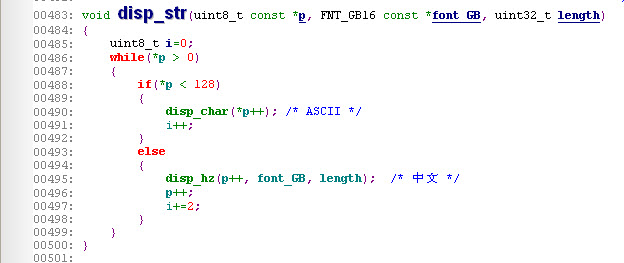

disp_str函数依次查询字符串中的字符，如果属于ASCII，则调用disp_char函数，否则调用disp_hz函数。具体实现代码见图10。

图10  disp_str函数

4  测试

测试程序主要是在液晶屏的第2行第32列显示“你好，World!”。具体实现代码见图11。

图11  测试程序main函数
