全球的大气二氧化碳浓度水平每天都在增加。 2019年全球二氧化碳浓度的平均水平达到了百万分之409.8，而2020年10月二氧化碳浓度水平为百万分之411.29。二氧化碳是一种重要的温室气体，约占四分之三的排放量。因此，二氧化碳水平监测也开始变得越来越重要。

在本篇文章中，我们将使用Arduino开发板和MQ-135传感器来测量CO2浓度。测得的CO2浓度值将显示在OLED模块上，最后我们还将Arduino MQ-135传感器读数与红外CO2传感器读数进行比较。

所需的组件

●    Arduino Nano开发板

●    MQ-135传感器

●    跳线

●    0.96寸SPI OLED显示模块

●    面包板

●    22KΩ电阻

0.96寸OLED显示模块

OLED（有机发光二极管）是一种自发光技术，通过在两个导体之间放置一系列有机薄膜来构造。当电流施加到这些膜上时，产生明亮的光。 OLED使用的技术与电视相同，但像素比大多数电视都要少。

在本文中，我们使用的是单色7个引脚SSD1306 0.96英寸OLED显示屏。它可以在三种不同的通信协议上工作：SPI 3线模式、SPI四线模式和I2C模式。

MQ-135传感器

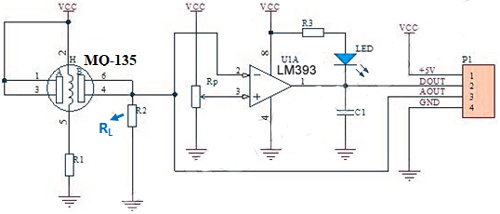

MQ-135气体传感器是一种空气质量传感器，用于检测各种气体，包括NH3、NOx、酒精、苯、烟和CO2。 MQ-135传感器既可以作为模块购买，也可以单独购买。在这个项目中，我们使用MQ-135传感器模块来测量CO2浓度。 MQ-135模块的电路图如下所示：

负载电阻RL在使传感器正常工作中起着非常重要的作用。该电阻器根据气体浓度改变其电阻值。根据MQ-135数据表，负载电阻值的范围可以在10KΩ至47KΩ之间。数据表建议您针对空气中100ppm NH3或50ppm酒精浓度校准检测器，并使用约20KΩ的负载电阻值。

MQ135与Arduino连接的电路图

下面给出了将MQ-135气体传感器与Arduino连接的完整原理图：

电路非常简单，因为我们只需将MQ-135传感器和OLED显示模块与Arduino Nano连接在一起。 MQ-135气体传感器和OLED显示模块均由+ 5V和GND供电。 MQ-135传感器的模拟输出引脚连接到Arduino Nano的A0引脚。由于OLED显示模块使用SPI通信，因此我们在OLED模块和Arduino Nano之间建立了SPI通信。

根据电路图连接硬件后，Arduino MQ135传感器设置应如下所示：

计算MQ135传感器的Ro值

现在我们知道RL的值，让我们继续如何计算清洁空气中的Ro值。在这里，我们将使用MQ135.h来测量空气中的CO2浓度。因此，首先下载MQ-135库，然后在读取Ro值之前将传感器预热24小时。预热过程之后，使用以下代码读取Ro值：

1. #include "MQ135.h"

2. void setup (){

3. Serial.begin (9600);

4. }

5. void loop() {

6. MQ135 gasSensor = MQ135(A0); // Attach sensor to pin A0

7. float rzero = gasSensor.getRZero();

8. Serial.println (rzero);

9. delay(1000);

10. }

复制代码

现在，一旦获得Ro值，请转至Documents > Arduino > libraries > MQ135-master文件夹，然后打开MQ135.h文件并更改RLOAD和RZERO值。

1. ///The load resistance on the board

2. #define RLOAD 22.0

3. ///Calibration resistence at atmospheric CO2 level

4. #define RZERO 5804.99

复制代码

现在向下滚动并将ATMOCO2值替换为当前的大气CO2，即411.29

1. ///Atmospheric CO2 level for calibration purposes

2. #define ATMOCO2 397.13

复制代码

使用Arduino和MQ135传感器测量CO2的代码

文档末尾给出了MQ-135传感器与Arduino连接的完整代码。在这里，我们解释了MQ135 Arduino代码的一些重要部分。

该代码使用了Adafruit_GFX、Adafruit_SSD1306和MQ135.h库。这些库可以从Arduino IDE中的库管理器中下载并安装。为此，打开Arduino IDE并转到Sketch <Include Library <Manage Libraries。现在搜索Adafruit GFX并安装Adafruit的Adafruit GFX库。

同样，通过Adafruit安装Adafruit SSD1306库。可以从此处下载MQ135库。

将库安装到Arduino IDE之后，首先在代码中包含所需的库文件。

1. #include "MQ135.h"

2. #include <SPI.h>

3. #include <Adafruit_GFX.h>

4. #include <Adafruit_SSD1306.h>

复制代码

然后，定义OLED的宽度和高度。在此项目中，我们使用的是128×64 SPI OLED显示屏。您可以根据自己的显示更改SCREEN_WIDTH和SCREEN_HEIGHT变量。

1. #define SCREEN_WIDTH 128

2. #define SCREEN_HEIGHT 64

复制代码

然后定义连接OLED显示屏的SPI通信引脚。

1. #define OLED_MOSI   9

2. #define OLED_CLK   10

3. #define OLED_DC    11

4. #define OLED_CS    12

5. #define OLED_RESET 13

复制代码

然后，使用前面通过SPI通信协议定义的宽度和高度创建一个Adafruit显示实例。

1. Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, OLED_MOSI, OLED_CLK, OLED_DC, OLED_RESET, OLED_CS);

复制代码

之后，定义连接MQ-135传感器的Arduino引脚。

1. int sensorIn = A0;

复制代码

现在，在setup()函数中，使用9600的波特率初始化串口监视器，进行调试。同样，使用begin()函数初始化OLED显示屏。

1. Serial.begin(9600);

2. display.begin(SSD1306_SWITCHCAPVCC);

3. display.clearDisplay();

复制代码

在loop()函数中，首先通过调用AnalogRead()函数在Arduino的模拟引脚上读取信号值。

1. val = analogRead(A0);

2.   Serial.print ("raw = ");

复制代码

然后在接下来的代码中，调用gasSensor.getPPM()计算PPM值。 PPM值是使用负载电阻R0和模拟引脚的读数计算得出的。

1. float ppm = gasSensor.getPPM();

2.   Serial.print ("ppm: ");

3.   Serial.println (ppm);

复制代码

之后，使用setTextSize()和setTextColor()设置文本大小和文本颜色。

1. display.setTextSize(1);

2. display.setTextColor(WHITE);

复制代码

然后使用setCursor(x,y)函数定义文本开始的位置。然后使用display.println()函数在OLED显示屏上打印CO2值。

1.   display.setCursor(18,43);

2.   display.println("CO2");

3.   display.setCursor(63,43);

4.   display.println("(PPM)");

5.   display.setTextSize(2);

6.   display.setCursor(28,5);

7.   display.println(ppm);

复制代码

最后，调用display()函数在OLED显示屏上显示文本。

1. display.display();

2. display.clearDisplay();

复制代码

测试MQ-135传感器与Arduino的连接

硬件和代码准备好后，一旦硬件和代码准备就绪，就可以测试传感器了。 为此，将Arduino连接到笔记本电脑，选择Board和Port，然后单击上载按钮。 然后打开串口监视器，等待一段时间（预热过程），然后您将看到数据。 这些值将显示在OLED显示屏上，如下所示：

以上就是使用MQ-135传感器准确测量空气中CO2浓度的方式。 如果您有任何疑问，请在本帖进行回复。
