ADI公司的AD4002 是一款低噪声、低功耗、高速、18 位、2 MSPS 精密逐次逼近寄存器 (SAR) 模数转换器 (ADC)。

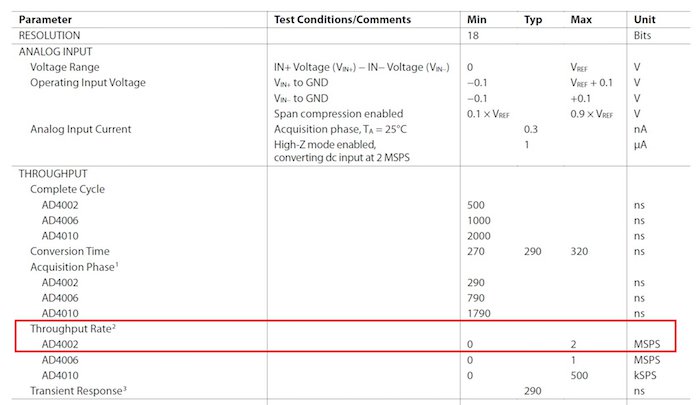

ADI公司最近发布了新款产品AD4002，它是一款18位伪差分逐次逼近寄存器（SAR）模数转换器（ADC），每秒可处理高达2百万个采样点（MSPS）。 MSPS采样率也被称为吞吐率（参见下图）。

AD4002具有2 MSPS的最大采样率或吞吐率。

根据数据手册（PDF），该数据手册也可用作AD4006和AD4010器件的数据手册，分别提供1 MSPS和500 kSPS的吞吐率 - 该ADC适用于从自动测试设备到精密数据采集系统、到电池供电系统的各种应用。

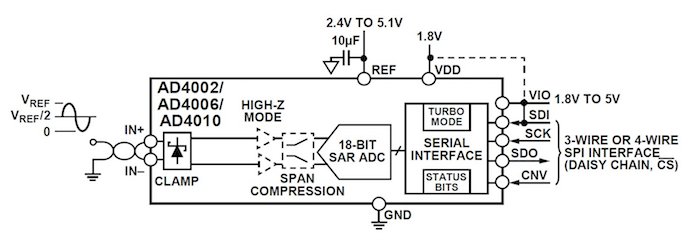

AD4002 SAR ADC的简化框图。

该IC专为使用SPI / QSPI- / Microwire / DSP兼容串行接口总线进行数字通信而设计，可以使用3线或4线接口方案。有关这些数字通信技术的更多信息，请查看数据手册中第24页的“数字接口”章节。

另外，如果您需要使用多个AD4002器件，您可能需要考虑以菊花链方式连接它们（参见下图），该器件旨在减少元件数量和布线连接，从而使您的设计工作变得更加简单更轻松。有关菊花链连接方法的更多信息，请查看数据手册第34页的“菊花链模式”章节。

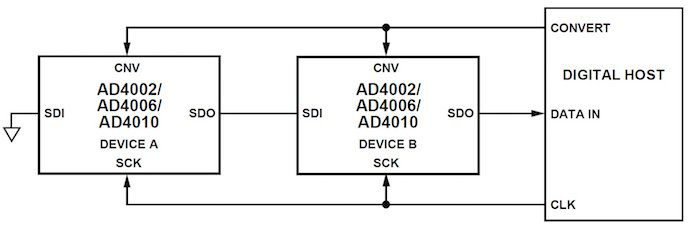

数据手册中用于说明菊花链模式的连接图。

“伪差分”到底意味着什么？

术语伪差分是指ADC的输入，所以伪差分输入是在技术上更正确的术语。在Maxim Integrated的这篇应用笔记中，介绍了三种不同类型的输入：单端、全差分和伪差分。

单端ADC

正如其名称所示，对于单端输入ADC，输入信号是“单端”，这意味着它们以地为参考。 Maxim之前提到的应用笔记告诉我们“对于大多数应用，单端输入通常足够了。”当然，在假定单端ADC足以满足您的设计之前，您需要对设计的要求有一个清晰和完整的理解。

全差分ADC

全差分输入ADC测量传感器正极（IN +）和负极（IN-）输入端子之间的电压“差值”。根据Maxim的应用笔记，这些类型的模数转换器具有“出色的直流和交流共模抑制”，并具有更高的动态范围。如果您不熟悉这些技术术语，或者只是需要复习其中一些技术术语，请务必查看AD4002数据手册第15页的术语部分。谈到技术术语时，我发现德州仪器的这个视频是解释与ADC相关的各种关键术语的绝佳资源。

伪差分ADC

伪差分输入ADC就像全差分输入，它们将信号地与模数转换地隔开，因此可以抑制直流共模电压。但是，这些伪差分ADC对动态共模噪声影响不大。正如Maxim应用笔记所解释的，这种伪差分输入ADC的典型应用包括“偏置到任意DC电平的测量传感器”。

虽然本文重点介绍AD4002器件，但其数据表列出了其他AD40xx系列成员器件型号，其中包括一些真差分（也称为全差分输入）模数转换器IC。还请注意，根据下图，很多这些ADC都是引脚兼容的。

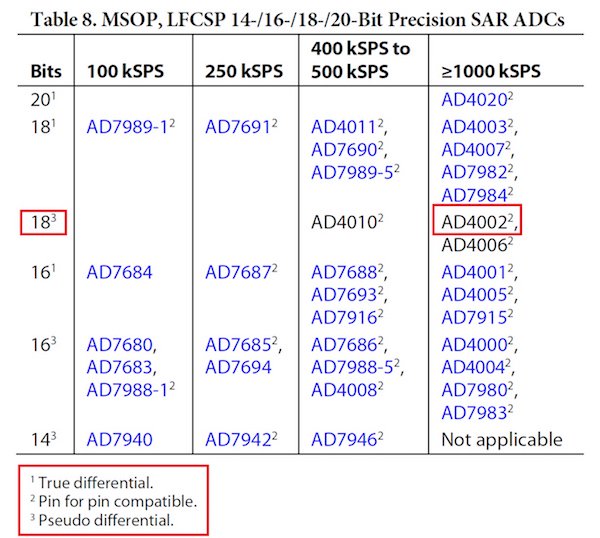

数据表（PDF）包含真差分和伪差分ADC的部件号，其中一些是引脚兼容的。

需要帮助布局？

如果您或您的布局团队需要某些PCB布局提示，请参阅数据表第35页上的标题为“布局指南”的部分。除了提供AD4002 IC的示例布局外（请参见下图），ADI公司还讨论了分离PCB上模拟和数字区域以及在电源引脚附近使用去耦电容的重要性。

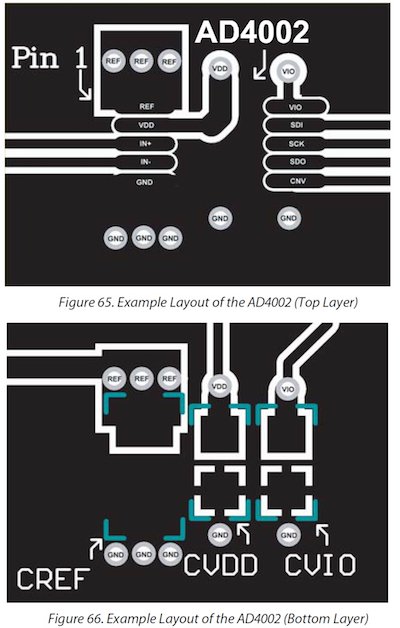

数据表（PDF）提供布局指南，包括这些布局示例。

感兴趣吗？试用评估套件

要在将这款低噪声、低功耗和高速18位AR ADC投入新设计之前进行测试，请考虑使用其评估套件。请注意，此评估套件旨在适应范围从16位ADC到20位ADC的AD40xx系列IC，因此它是确定较低分辨率16位ACD是否适用于您的设计的好方法，或者如果更强大的20位设备是必要的。

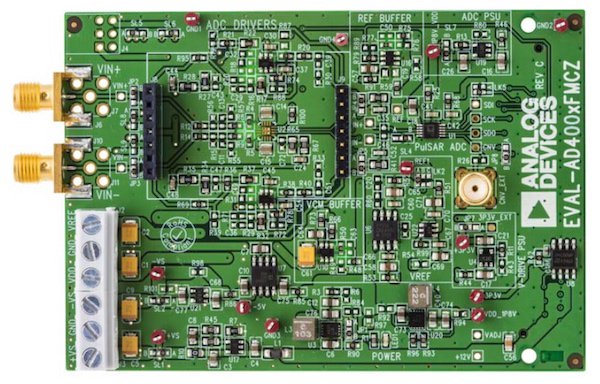

AD4000-AD4003和AD4020系列评估板。

您是否有机会在一些设计中使用ADI公司的这款新型18位伪差分SAR ADC AD4002？如果会，请留下回复并告诉我们您的经历。
