模数转换器（ADC)）将模拟数据转换为数字格式。16位ADS1110模块可为使用微控制器测量模拟数据提供良好的精度。

在本篇帖子中，我们将ADS1110模块连接到Arduino开发板。模块与Arduino开发板之间的通信通过I2C协议完成。在本文中，我们将使用电位器输出（2 至 10KΩ）作为ADS1110模块的输入数据。我们还需要上拉电阻来连接模块。

所需的组件

●    Arduino UNO R3开发板

●    ADS1110转换器模块

●    公对公跳线

●    2k电位器

●    2.2k电阻器

●    面包板

ADS1110模块的引脚分布

ADS1110模块共有6个引脚，如下图所示：

•    VIN：模块电源

•    GND：接地

•    SDA：用于I2C协议

•    SCL：用于I2C协议

•    VIN-：负电源引脚

•    VIN+：正电源引脚

ADS1110模块与Arduino开发板的硬件连接

按如下所示连接电线。将上拉电阻连接到SDA和SCL引脚。

代码

在Arduino IDE软件中，选择使用的开发型号Arduino UNO和串口号。

然后将以下代码上传到您的Arduino。

1. #include "Wire.h"

2. #define ads1110 0x48

3. float voltage, data;

4. byte highbyte, lowbyte, configRegister;

5. void setup()

6. {

7. Serial.begin(9600);

8. Wire.begin();

9. }

10. void loop()

11. {

12. Wire.requestFrom(ads1110, 3);

13. while(Wire.available()) // ensure all the data comes in

14. {

15. highbyte = Wire.read(); // high byte * B11111111

16. lowbyte = Wire.read(); // low byte

17. configRegister = Wire.read();

18. }

19.

20. data = highbyte * 256;

21. data = data + lowbyte;

22. Serial.print("Data >> ");

23. Serial.println(data, DEC);

24. Serial.print("Voltage >> ");

25. voltage = data * 2.048 ;

26. voltage = voltage / 32768.0;

27. Serial.print(voltage, DEC);

28. Serial.println(" V");

29. delay(1000);

30. }


复制代码

代码说明

首先，我们调用I2C相关的库，然后找到模块的I2C地址。

1. #include "Wire.h"

2. #define ads1110 0x48

3. float voltage, data;

4. byte highbyte, lowbyte, configRegister;

复制代码

要找到地址，请转到File –> Wire –> Examples，然后运行I2C_scanner示例；串口监视器窗口将显示该地址。接下来，我们定义所需的变量。

1. Wire.requestFrom(ads1110, 3);

2. while(Wire.available()) // ensure all the data comes in

3. {

4. highbyte = Wire.read(); // high byte * B11111111

5. lowbyte = Wire.read(); // low byte

6. configRegister = Wire.read();

7. }

复制代码

在该段代码中，模块发送的数据存储在三个变量中。

1. data = highbyte * 256;

2. data = data + lowbyte;

3. Serial.print("Data >> ");

4. Serial.println(data, DEC);

5. Serial.print("Voltage >> ");

6. voltage = data * 2.048 ;

7. voltage = voltage / 32768.0;

8. Serial.print(voltage, DEC);

9. Serial.println(" V");

10. delay(1000);

复制代码

最后，我们执行模块数据表中提到的必要计算，将接收到的数据转换为所需的格式。

测试结果

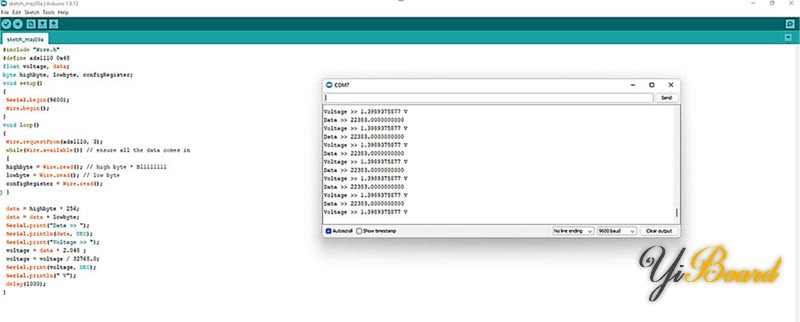

运行代码后，您可以在串口监视器窗口中查看所需的输出，显示16位数据和相应的电压值。

以上就是基于ADS1110模块连接到Arduino开发板的全部内容，如果有任何疑问，请随时在本贴下面回复。
