EVAL-ADM3065E评估套件

用于评估ADM3065E RS485收发器的电路板

官网链接：http://www.analog.com/cn/design- ... 5E.html#eb-overview

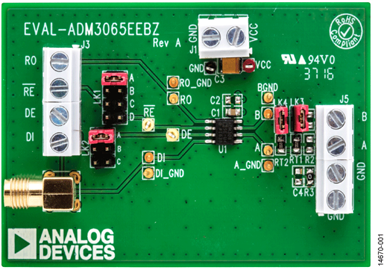

Analog Devices公司的 EVAL-ADM3065EEBZ 与 EVAL-ADM3065EEB1Z可以快速轻松地评估 ADM3065E 50 Mbps RS-485 收发器，分别为标准 SOIC 和 MSOP 引脚。无需外部组件，评估板即允许运行输入与输出功能。螺丝接线板可为电源及接地、数字输入与输出及 RS-485 接口信号提供便利的连接。评估板可由标准可配置工作台电源供电运行，电压范围为 3 V 至 5 V。

EVAL-ADM3065EEBZ 评估板具有 8 引脚 SOIC 封装 ADM3065EBRZ 半双工 RS-485 收发器的引脚。EVAL-ADM3065EEB1Z 评估板具有 8 引脚 MSOP 封装全双工 RS-485 收发器的引脚。

主要特点

■    轻松评估 ADM3065E 50 Mbps RS-485 收发器

■    标准半双工 RS-485 接口引脚电路板布局

     ■    8-引脚，SOIC，ADM3065EBRZ (EVAL-ADM3065EEBZ)

     ■    8-引脚，MSOP，ADM3065EBRMZ (EVAL-ADM3065EEB1Z)

■    通过螺丝接线板进行电源连接/接地

■    VCC 工作电压 3.0 V 至 5.5 V

■    RS-485 接口 A 及接口 B 总线引脚 IEC ESD 保护

      ■    ±12 kV 接触放电与 ±12 kV 空气间隙放电

■    适用逻辑输入/输出与 RS-485 接口信号的螺丝接线板

■    针对 RE 和 DE 启用/禁用跨接线选项

■    测量所有信号的测试点

■    终止与偏置网络的电阻器与引脚

参考资料

■    EVAL-ADM3065EEBZ用户手册：http://www.analog.com/media/en/technical-documentation/user-guides/EVAL-ADM3065EEBZ-3065EEB1Z-UG-1000.pdf

目前该开发板售价约为49美元。
