基于LPC11E68读取内部EEPROM的原理与实现

阿哲

LPC11E68内部包含一个4KB的片上EEPROM，该存储可以单字节进行擦除和写入。对于需要存储少量数据的应用，可以不必外加存储器，从而减少设计的难度。

原理：

EEPROM可以通过片上的引导程序使用IAP的方式进行读写。

实现

1. 首先定义IAP指令的入口地址。IAP指令位于0x1FFF 1FF0地址。

1. #define IAP_LOCATION 0x1FFF1FF1

复制代码

然后定义IAP指令的数据结构。IAP指令

1. unsigned int command_param[5];

2. unsigned int status_result[5];

复制代码

定义一个函数指针

1. typedef void (*IAP_ENTRY_T)(unsigned int [],unsigned int[]);

2. IAP_ENTRY_T iap_entry;

3. ap_entry =( IAP_ENTRY_T)IAP_ENTRY_LOCATION</p>

复制代码

在调用该IAP时就可以使用下面的方式：

1. iap_entry (cmd_param, status_result);

复制代码

2.  IAP中共有两个与EEPROM相关的命令，分别是EEPROM Write和EEPROM Read。

2.1 EEPROM Write命令

该命令主要是将数据从RAM地址复制到EEPROM中。共有五个输入参数，分别是：

参数0：命令代码61；

参数1：EEPROM地址

参数2：RAM地址

参数3：要写入的字节数

参数4：系统内核主频（KHz）

实现代码如下：

1. /* Write data to EEPROM */

2. uint8_t Chip_EEPROM_Write(uint32_t dstAdd, uint8_t *ptr, uint32_t byteswrt)

3. {

4.     uint32_t command[5], result[4];

5.

6.     command[0] = IAP_EEPROM_WRITE;

7.     command[1] = dstAdd;

8.     command[2] = (uint32_t) ptr;

9.     command[3] = byteswrt;

10.     command[4] = SystemCoreClock / 1000;

11.     iap_entry(command, result);

12.

13.     return result[0];

14. }

复制代码

2.2 EEPROM Read命令

该命令主要是将数据从EEPROM地址复制到RAM中。共有五个输入参数，分别是：

参数0：命令代码62；

参数1：EEPROM地址

参数2：RAM地址

参数3：要写入的字节数

参数4：系统内核主频（KHz）

实现代码如下：

1. /* Read data from EEPROM */

2. uint8_t Chip_EEPROM_Read(uint32_t srcAdd, uint8_t *ptr, uint32_t bytesrd)

3. {

4.     uint32_t command[5], result[4];

5.

6.     command[0] = IAP_EEPROM_READ;

7.     command[1] = srcAdd;

8.     command[2] = (uint32_t) ptr;

9.     command[3] = bytesrd;

10.     command[4] = SystemCoreClock / 1000;

11.     iap_entry(command, result);

12.

13.     return result[0];

14. }

复制代码

测试

下面的测试程序主要实现的是将固定数据写入到EEPROM的0x00地址，然后再进行读取，查看是否与写入的数据是否一致。

1. int main()

2. {

3.     uint8_t Data[16];

4.     uint8_t result;

5.     uint32_t i;

6.

7.     SystemCoreClockUpdate();

8.

9.     result = Chip_EEPROM_Read(0x00, Data, sizeof(Data));

10.

11.     for(i=0;i<5000;i++) ;

12.

13.     Data[0] = 0x01;

14.     Data[1] = 0x02;

15.     Data[2] = 0x03;

16.     Data[3] = 0x04;

17.     Data[4] = 0x06;

18.     result = Chip_EEPROM_Write(0x00, Data, sizeof(Data));

19.

20.     for(i=0;i<5000;i++) ;

21.

22.     result = Chip_EEPROM_Read(0x00, Data, sizeof(Data));

23.

24.     result = result;

25.

26.     while(1) ;

27.

28. }

复制代码

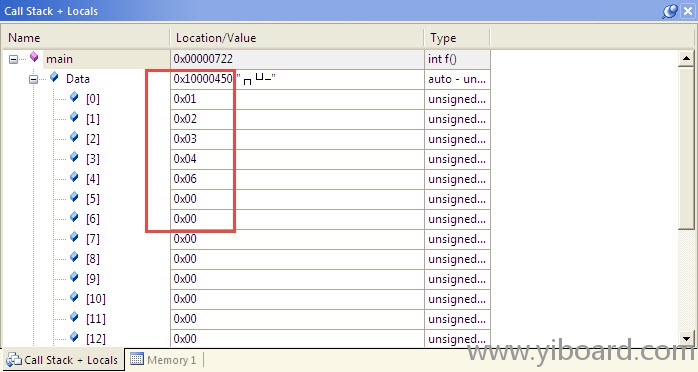

测试结果如下：
