1 前言

在使用F0的片子在增加IAP后，我们经常发现，原来的APP必须增加一段代码，将中断向量表从内部FLASH拷贝到SRAM后再执行REMAP到SRAM，这样操作后APP才能正常运行，这一过程一直困扰着蝶粉们，为什么需要这样呢？本文将针对这一问题为大家解惑。

2 问题详细描述

比如F0的下面这部分代码：

1. #define APPLICATION_ADDRESS     (uint32_t)0x08004000

2. /* Private macro -------------------------------------------------------------*/

3. /* Private variables ---------------------------------------------------------*/

4. #if   (defined ( __CC_ARM ))

5. __IO uint32_t VectorTable[48] __attribute__((at(0x20000000)));

6. #elif (defined (__ICCARM__))

7. #pragma location = 0x20000000

8. __no_init __IO uint32_t VectorTable[48];

9. #elif defined   (  __GNUC__  )

10. __IO uint32_t VectorTable[48] __attribute__((section(".RAMVectorTable")));

11. #endif

12. int main(void)

13. {

14.   uint32_t i = 0;

15.

16.   HAL_Init();

17.

18.   /* Configure the system clock to 48 MHz */

19.   SystemClock_Config();

20.

21.   /* Relocate by software the vector table to the internal SRAM at 0x20000000 ***/

22.

23.   /* Copy the vector table from the Flash (mapped at the base of the application

24.      load address 0x08004000) to the base address of the SRAM at 0x20000000. */

25.   for(i = 0; i < 48; i++)

26.   {

27.     VectorTable[i] = *(__IO uint32_t*)(APPLICATION_ADDRESS + (i<<2));

28.   }

29.

30.   /* Enable the SYSCFG peripheral clock*/

31.   __HAL_RCC_SYSCFG_CLK_ENABLE();

32.   /* Remap SRAM at 0x00000000 */

33.   __HAL_SYSCFG_REMAPMEMORY_SRAM();

34.

35.   /* Add your own code here...

36. */

37. //…

38. }

复制代码

如上所示，在没有加入IAP之前这部分代码不需要的，而加入IAP后，这部分代码在F0中就必须添加了，不然APP会运行不正常！ 从代码中可以看出，增加的代码执行了从内部FLASH中拷贝中断向量表到内存，然后重映射SRAM，可是，蝶粉们不禁要问，为什么要这么操作？这个又是什么原因造成的？

3 原因分析

3.1 重映射

在搞懂这个问题之前我们首先先来看看什么是重映射。例如F072的参考文档张SYSCFG寄存器的介绍，如下图：

MEM_MODE的介绍如下：

从以上内容我们可以得到以下信息：

1> MEM_MODE的值在上电后有BOOT0，BOOT1的状态值决定。

2> MEM_MODE的值决定了哪个内存映射到地址0x0000 0000

也就是说:

■  当MEM_MODE =00/10时,Main Flash映射到地址0x0000 0000,即地址0x0800 0000映射到0x0000 0000.

■  当MEM_MODE =01时,System Flash映射到地址0x0000 0000,也就是芯片自带的Bootloader代码部分会映射到地址0x0000 0000,即0x1FFF C800映射到地址0x0000 0000.

■  当MEM_MODE =11时,Embeded SRAM映射到地址0x0000 0000,也就是内存地址0x2000 0000映射到地址0x0000 0000.

3> 经过映射后，系统访问地址0x0000 0000地址，就相当于直接访问映射的地址，如0x0800 0000.

4> 由BOOT0，BOOT1的状态决定MEM_MODE的值，进而决定哪个地址映射到地址0x0000 0000，这一过程我们称之为映射。默认映射是系统自动完成的，并由BOOT0，BOOT1的状态决定。

5> MEM_MODE位是RW的，也就是说可以修改的，如果修改其中，也就会相应的修改映射到0x0000 0000的地址，这一修改的过程，我们就叫其为重映射。重映射是通过用户代码通过修改MEM_MODE的值来完成的。

3.2 系统启动

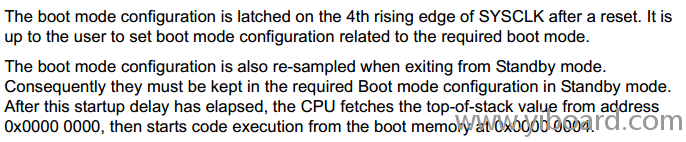

从STM32F072的参考手册的2.5章，我们可以看到如下内容：

从以上内容我们可以得到以下有用信息:

1. 在复位启动后，系统在系统时钟的第4个上升沿根据BOOT0,BOOT1的配置获取其值，也就是存储到寄存器SYSCFG_CFGR1的MEM_MODE位上，根据前面3.1的信息可知，这里进一步确定了0x0000 0000的映射地址。这一过程是系统自动完成的。

2. 在系统启动后，CPU从地址0x0000 0000获取栈顶地址，然后从0x0000 0004开始执行代码。换句话说，由于0x0000 0000被映射了其他地址，获取栈顶与执行实际上都是从映射的地址上实施的。也就是从映射的地址开始执行代码，比如从地址0x08000 0004开始执行代码(如Mian Flash映射)，比如0x1FFF C804(如System Flash映射，即BootLoader启动).

于是，我们简单整理下系统的整个启动流程:

-> 系统复位

-> CPU在系统时钟的第4个上升沿根据BOOT0，BOOT1的配置确定寄存器SYSCFG_CFGR1的MEM_MODE的值

-> MEM_MODE进一步决定哪个地址(Main Flash,System Flash,SRAM)映射到地址0x0000 0000.

-> CPU从地址0x0000 0000获取栈顶，从0x0000 0004开始执行代码，也就是从映射地址获取栈顶，从映射地址+4的地方开始执行代码。

->映射地址+4对于着复位中断例程(如0x08000 0004)，也就是系统一开始就执行Reset_Handler，进而运行SystemInit然后进入到main函数，就这样，整个代码启动完成。

接下来就是中断产生于中断响应了。

3.3 中断与中断向量表

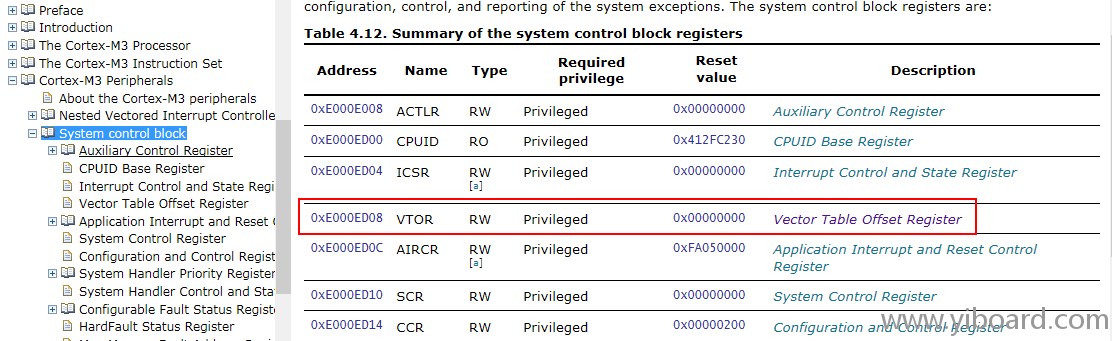

从ARM官网上的信息得知(http://infocenter.arm.com/help/index.jsp ),在Coretext-M3与Coretext-M4核中，在System Control Block中存在一个向量表偏移量寄存器 VTOR(0xE000ED08)，系统产生中断后，内核通过这个寄存器的值来找到中断向量表的地址，进而执行中断例程代码，当然，此寄存器的值是可以修改的，它的默认值为0。实际上在大部分的M3和M4的工程中，一般都是在SystemInit函数中对此寄存器的值进行设置，当此之前，它的值为默认值0，由于映射关系，实际上就是指向映射地址，比如0x0800 0000. 如下图所示:

但是，由于STM32F0XX采用的是M0核，它是没有这个VTOR寄存器的，那么它又是怎么找到中断向量表的地址的呢？同样在ARM官网上我们找到如下信息：

也就是说，对于M0来说，中断向量表的地址固定在地址0x0000 0000上!

对此，我们也可以这么理解，将M0理解成M3/M4的特殊情况，M0假设也存在VTOR这么一个虚拟寄存器，只不过它的值不能修改,固定为0罢了，而M3/M4的这个VTOR寄存器一开始时它的值也是为默认值0，只不过在程序运行到SystemInit()函数后，在代码中明确对其进行了修改。

我们整理下STM32F0XX中断的调用过程:

-> 产生中断

-> CPU固定到地址0x0000 0000上找中断入口函数，由于映射关系，实际上是在从映射地址上寻找。

-> 找到并执行中断例程

此时，可以回到我们一开始的问题上来了.

3.4 回到问题分析

3.4.1 从IAP跳转到APP的过程分析

从IAP跳转到APP时到底发生了什么呢？首先我们来看看这个跳转代码：

1. /* Test if user code is programmed starting from address "APPLICATION_ADDRESS" */

2.     if (((*(__IO uint32_t*)APPLICATION_ADDRESS) & 0x2FFE0000 ) == 0x20000000)

3.     {

4.       /* Jump to user application */

5.       JumpAddress = *(__IO uint32_t*) (APPLICATION_ADDRESS + 4);

6.       JumpToApplication = (pFunction) JumpAddress;

7.       /* Initialize user application's Stack Pointer */

8.       __set_MSP(*(__IO uint32_t*) APPLICATION_ADDRESS);

9.       JumpToApplication();

10.     }

复制代码

如上，首先测试APP地址是否存在用户代码，如果存在，则首先将APPLICATION_ADDRESS + 4，作为跳转地址，然后从APPLICATION_ADDRESS取栈顶并赋值给SP寄存器，最后跳转。

于是我们可以得出结论：

跳转代码后，PC指针变了，SP栈指针也修改了，但是，中断向量表的位置并没有修正为APP的中断向量表位置，还是采用IAP的中断向量表位置。如果此时系统产生中断，CPU还会固定从0x0000 0000地址中去找中断入口，由于从IAP到APP，内存映射并没有改变，因此，实际上还是从0x0800 0000上去找中断入口，也就是还是在IAP的中断向量表上寻找，继续执行IAP的中断例程，进而引发hard fault，这显然不是我们想要的。

3.4.2 问题分析

这里的关键是，如何将中断向量表的寻找位置从0x0800 0000修改到0x0800 3000(假设为APP的地址)? 从之前的分析我们可以得出有两种方法：

1 修改寄存器VTOR的值

2 内存重映射

M3/M4核的MCU显然采用了第一种方法，因此，在M3/M4的MCU上，即使添加了IAP，也不需要增加本文第二章所描述的代码。而这部分代码，正是M0采用的第二种方法，也是唯一可以修改寻找中断向量方式的方法。

通过将SRAM重映射到地址0x0000 0000，那么，M0系统产生中断后，CPU还是从地址0x0000 0000寻找中断入口，但是，实际上不再是寻址0x0800 0000，而是寻址0x2000 0000，这么一来，接下来我们就只需要将中断向量表整个拷贝到SRAM上，也就是0x2000 0000上，就这样，CPU就可以正常寻址中断向量表了。

4 结论

在使用STM32F0XX时，若增加IAP，则必须在APP中将中断向量表拷贝到SRAM，并将系统重映射到SRAM，这样才能使中断恢复正常工作。
