使用LPC11E68+AD5700实现HART协议的硬件电路设计方法

阿哲

HART协议是美国ROSEMOUNT公司推出的一种用于现场智能仪表和控制室设备之间的通信协议。 该协议采用基于Bell202标准的FSK频移键控信号，叠加在低频的4-20mA模拟信号上进行双向数字通讯。使用HART技术可以提高工厂的可用性，并且降低维护成本。

AD5700概述

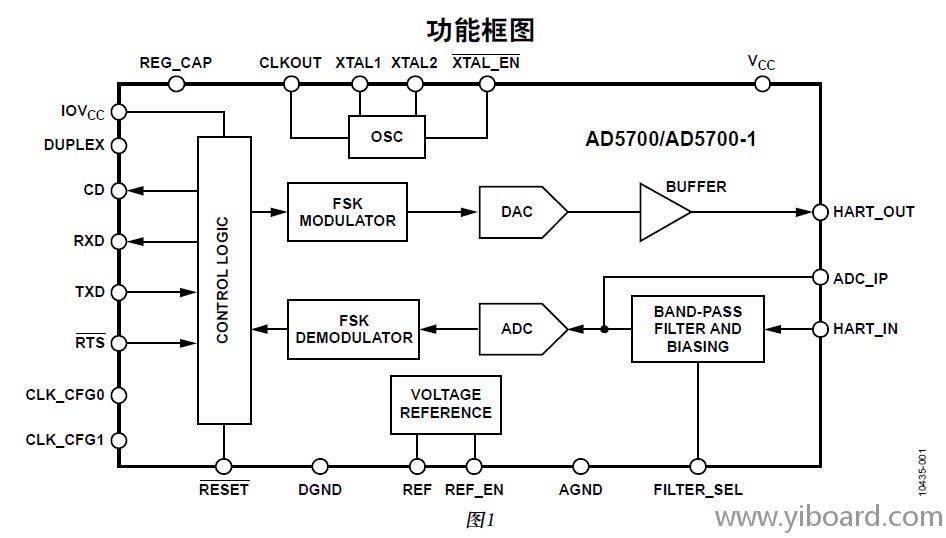

AD5700低功耗HART调制解调器为单芯片解决方案， 设计用作HART®FSK半双工调制解调器，符合HART物理层要求。这些器件集成所有必要的滤波、信号检测、调制、解调和信号生成功能，因此所需外部元件极少。AD5700的最大电源功耗为115 ¬A，因此是低功耗环路供电型应用的最佳选择。

LPC11E68硬件连接方式

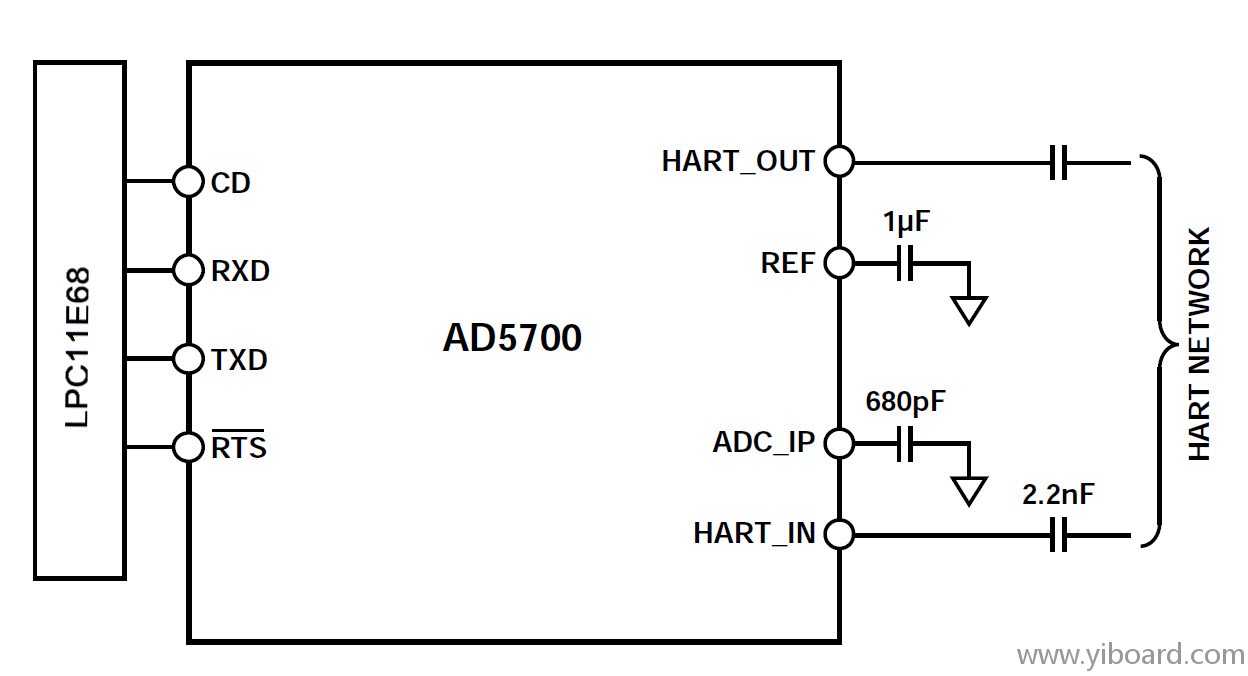

LPC11E68与AD5700的通讯采用标准UART接口，共有RXD、RXD、CD和RTS四根线进行连接。

AD5700提供两种滤波器配置选项：外部滤波器(HART信号施加到ACP_IP)和内部滤波器(HART信号施加到HART_IN)。本连接方式采用的是内部滤波器。

代码

LPC11E68通过UART0连接到AD5700，波特率采用1200bps，奇校验方式。

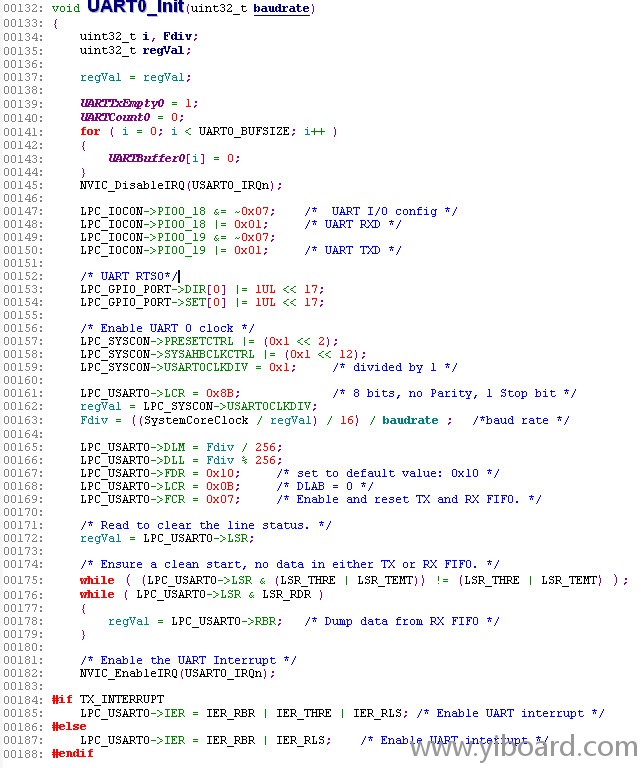

UART0初始化过程：

1. 设置RXD、TXD和RTS引脚的复用功能，选择UART0。

2. 在LPC_SYSCON寄存器中使能UART0时钟，并设置分频系数。

3. 设定通讯的波特率、停止位、校验方式等参数。

4. 启用UART0的接收中断。

发送数据过程：

RTS为低电平时，AD5700将TXD的信号调制成HART信号输出到HART-OUT引脚。发送完成后，RTS设置成高电平。

测试

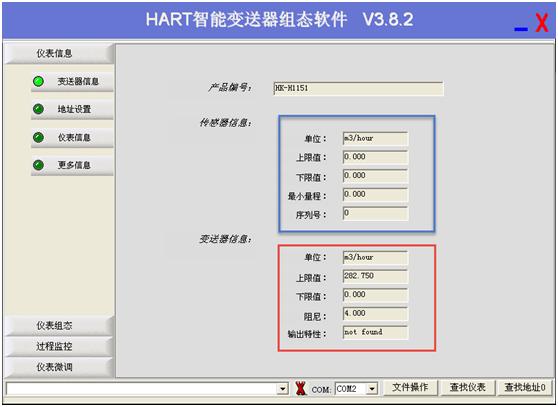

使用HART-Config工具进行测试。测试协议满足HART规范。
