KXTJ3-1057是Kionix公司推出的三轴±2g/±4g/±8g/±16g硅微机械MEMS加速度传感器。感测元件使用Kionix专有的等离子微加工工艺技术组装。加速度传感器基于由感测元件的加速度运动引起的差分电容原理，它进一步利用共模消除来减少过程变化、温度和环境压力造成的误差。通过使用玻璃料将第二硅盖晶片键合到器件上，在晶片级密封地密封感测元件。与感测元件封装在一起的独立ASIC器件提供信号调制和数字通信。加速度计是采用2 x 2 x 0.9 mm LGA塑料封装，1.71V - 3.6V直流电源供电。电压稳压器用于在输入电源电压范围内保持恒定的内部工作电压。这样可以在输入电源电压范围内实现稳定的工作特性不可检测的比率误差。I2C数字协议用于与芯片通信以配置器件和监视器输出。

主要特征

•    占板面积小：2 x 2 x 0.9 mm LGA 12引脚封装（与KXTJ2引脚兼容）

•    低电流消耗：待机时为0.9μA，低功耗时为10μA，高分辨率模式下为155μA

•    扩展的用户可配置g范围：±2g，±4g，±8g，±16g

•    8位、12位和14位分辨率模式

•    宽电源电压范围：1.71V  -  3.6V，带内部稳压器

•    高分辨率唤醒功能，阈值可配置低至3.9 mg

•    用户可配置的输出数据速率从0.781Hz到1600Hz

•    I2C数字通信接口，最高可达3.4MHz

•    可配置的中断控制

•    嵌入低通滤波器

•    改进设计，几乎消除回流后偏移和灵敏度变化

•    改善噪音性能

•    温度稳定性

•    高冲击生存能力

•    自检功能

•    符合RoHS / REACH标准

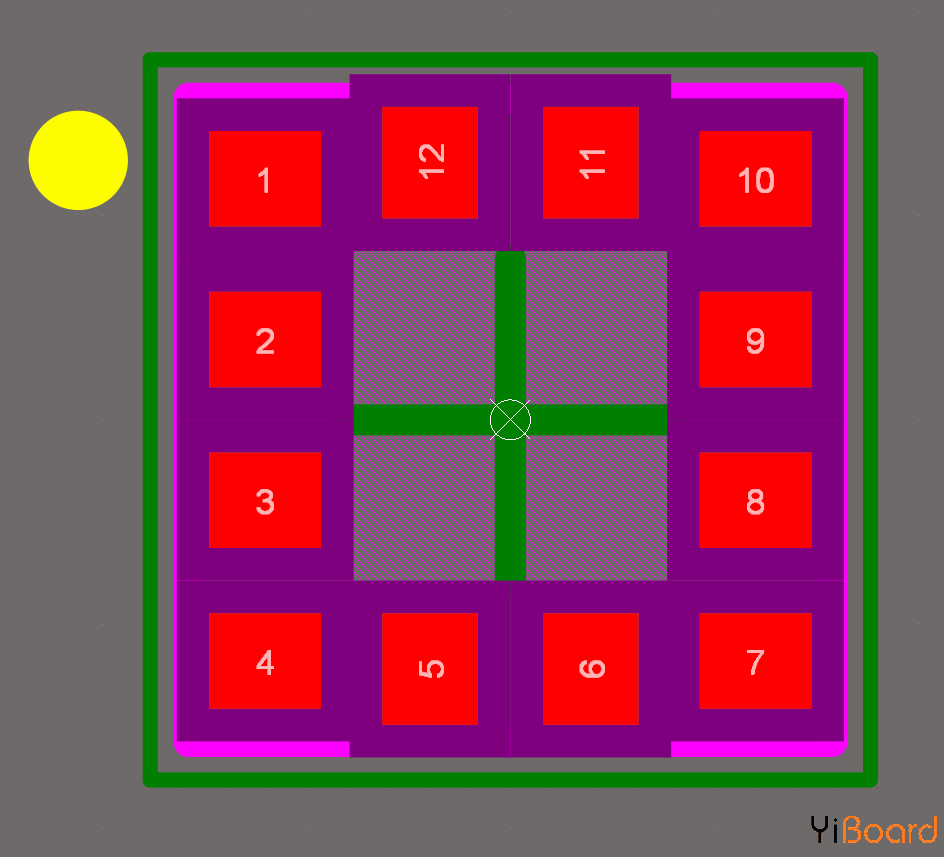

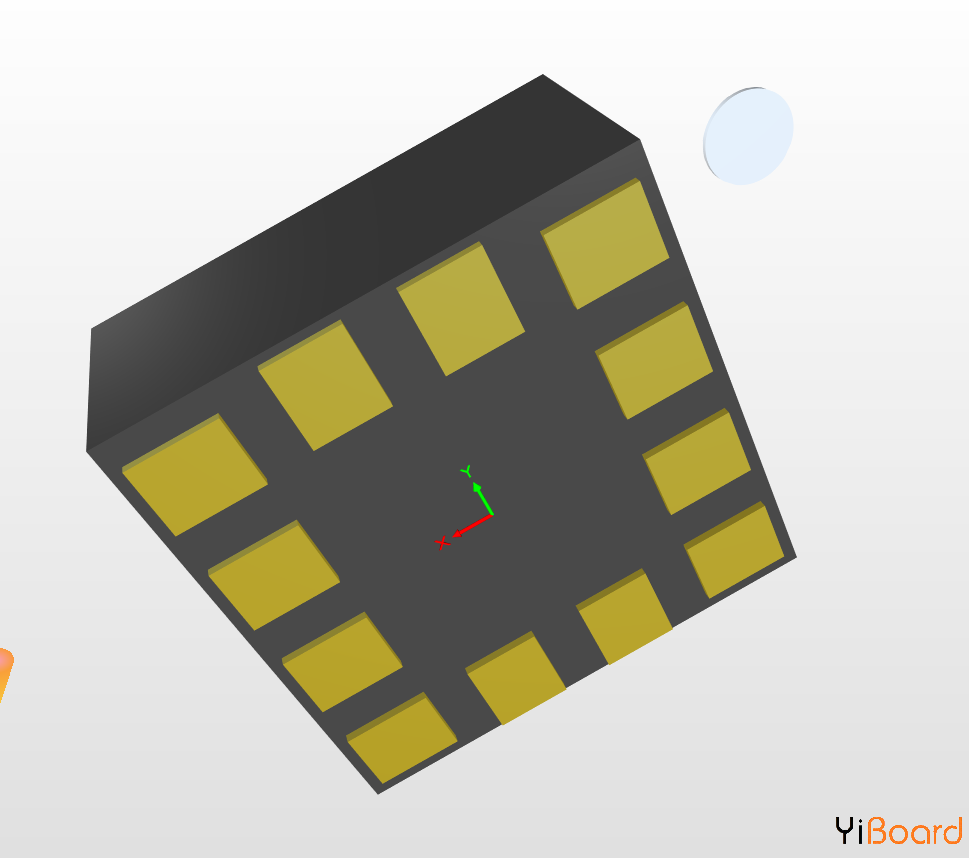

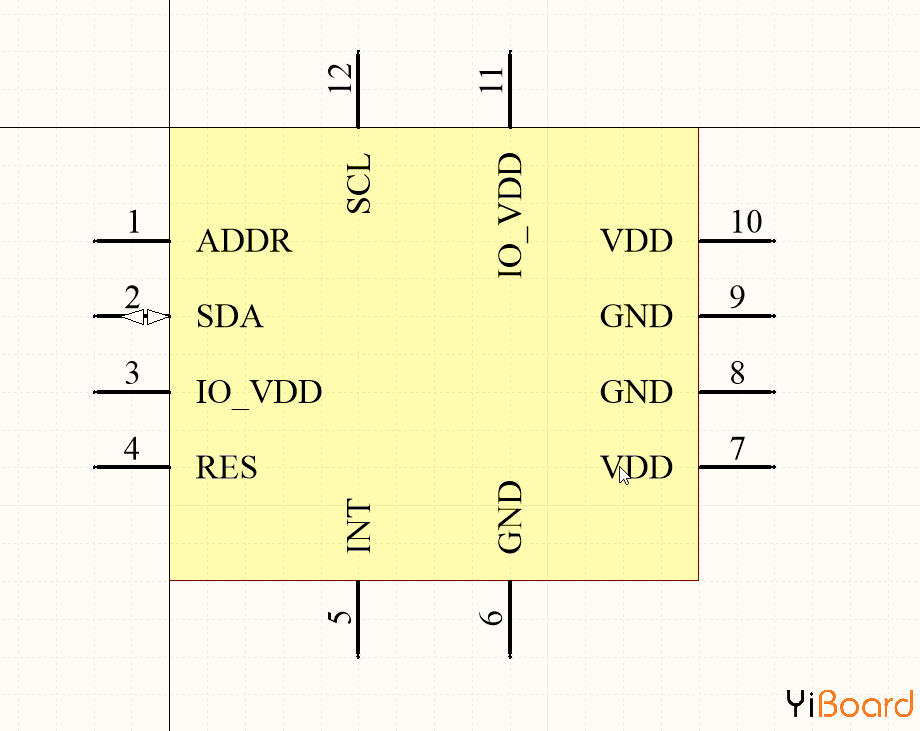

博根工作室（Bolgen Studio）设计了KXTJ3-1057的原理图符号库、PCB封装库以及3D模型，如下所示：
