ESP8266-01是一款很强大的模块，可以满足我们任何IOT项目的需求。自发布以来，它已经形成了一个很强大的群体，并演变成一个易于使用、价格低廉且功能强大的Wi-Fi模块。另一个更受欢迎的开源平台是Arduino开发板，围绕该平台，已经建立起大量的项目。将这两个平台相结合将为许多创新项目打开大门，因此在本教程中，我们将学习如何将ESP8266-01模块与Arduino进行连接。这样就可以在Arduino开发板和互联网之间发送或接收数据。

为了实现目标，我们将使用ESP8266-01通过一个API接口从互联网中读取时间、日期、温度和湿度。然后将这些值发送到Arduino板，并将它们显示在LCD显示屏1602上。听起来是不是很酷！那么让我们开始吧。

所需的材料

●    Arduino开发板

●    ESP8266-01模块

●    带有3.3V选项的FTDI编程电路板

●    液晶显示屏1602

●    电位器

●    按钮

●    连接导线

●    面包板

如何工作的？

在我们深入研究之前，了解这件事情的实际情况非常重要。我们需要从ESP8266-01模块的基础开始。使用Arduino IDE对ESP8266编程，并将编写代码以使用API​​通过http请求读取JSON文件。然后将解析这个JSON文件，从完整的JSON文件中只提取所需的信息。

一旦信息解析完成，我们将使用串行通信将其打印出来。这些串口线连接到Arduino，以便Arduino可以读取ESP8266发送的信息。一旦信息被读取和处理，我们将在LCD液晶屏上进行显示。

如果你还没有完全理解，没关系，我们将在本文的其余部分进行介绍。

编程ESP8266-01

本教程假定您有一些ESP8266模块的使用经验。如果没有的话，建议阅读以下三个教程以更好地理解。

●    开始使用ESP8266-01

●    使用AT命令编程ESP8266-01

●    使用Arduino IDE编程ESP8266-01并进行烧写程序

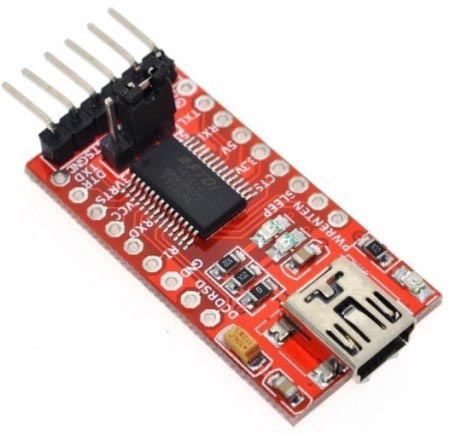

在这里，我们将使用Arduino IDE编程ESP8266-01模块。硬件方面，我们使用3.3V的FTDI板编程ESP8266，因为它可以使硬件变得非常简单。下图显示了将ESP8266与FTDI板连接的电路图。

确保满足以下条件

1.  ESP8266-01模块只支持3.3V，不要使用5V。所以只能在3.3V模式下设置FTDI。

2.  编程模式下，GPIO_0必须接地

3.  复位引脚应通过按钮连接到接地引脚。上传代码之前应该按下该按钮。每次按下该按钮时，ESP8266-01模块上的蓝色LED指示灯将变为高电平，表示模块已复位。

连接完成后，打开Arduino IDE并检查是否可以成功上传示例程序。如果您不确定如何使用Arduino IDE将程序上传至ESP8266，请阅读Arduino编程ESP8266进行学习。

现在让我们进入实际的程序，我们将从互联网获取数据并将其发送给Arduino。完整的程序在本文末尾处给出，我将其分开对其进行解释。该程序编译时还需要Arduino JSON库，所以如果您尚未将该库添加到Arduino IDE中，则可以通过从Github的Arduino JSON库下载并进行添加。

ESP8266必须连接互联网才能获得有关日期、时间、温度和湿度的数据。所以你在下面的代码中必须提供SSID和密码，允许它来连接到你的Wi-Fi。

1. const char* ssid = "JIO-Fi"; //Enter your Wi-Fi SSID

2. const char* password = "Pas123"; //Enter you Wi-Fi Password

复制代码

在setup()函数中，我们检查ESP是否能够连接到Wi-Fi，如果没有，只需在串行监视器上打印“Connecting ..”，它将一直等待。

1.   while (WiFi.status() != WL_CONNECTED) { //Wait till Wi-Fi is connected

2.     delay(1000);

3.     Serial.print("Connecting.."); //Print Connecting.. till connection is established

4.   }

复制代码

下一步是非常重要的一步。如果Wi-Fi连接成功，我们必须调用http get请求从互联网读取JSON文件。在本教程中，我使用wunderground.com提供的API。因此，如果您打算使用相同的API，则可以进入链接并注册免费API密钥或使用您选择的任何API。一旦你完成了你的API，你将最终得到一个如下所示的链接

http://api.wunderground.com/api/abcd124578qwert/conditions/q/IN/Chennai.json

注意：我已更改此链接的API密钥，因此这不会起作用。请注意保持您的API密钥安全，不要共享。

我的API用于获取Chennai的天气数据。您可以使用任何API。但是当你在任何浏览器中加载API时，它应该返回一个JSON文件。例如我的API返回以下JSON文件

您可能会返回具有不同数据的文件。我们可以通过读取它来检查ESP8266是否也收到了这个JSON文件，然后在串行监视器上使用打印JSON，代码如下：

1.   int httpCode = http.GET(); //pass a get request

2.     if (httpCode > 0) { //Check the returning code

3.    //   payload = http.getString();   // Store the value on varibale Payload for debugging

4.    // Serial.println(payload);   //Print the payload for debugging otherwise comment both lines

复制代码

我已经注释掉这些代码，因为它们仅用于测试。一旦确保ESP8266能够获取JSON数据，就需要对数据进行解析。正如你所看到的，这些数据量很大，除了我们需要的数据如日期、时间、温度和湿度外，大部分数据都是无用的。

所以我们使用JSON Arduino库来分离需要的值并将其存储在一个变量中。这种方法是可行的，因为JSON文件中的值被分配为名称值对。所以这个名字是一个字符串，它将保存我们所需的值。

要实现这一点，我们需要转到一个网站，它将分析JSON文件并给我们提供Arduino代码。是的，就像那样简单。前往https://arduinojson.org/assistant/并粘贴我们在浏览器中加载的JSON文件，然后按Enter键。完成后我看起来像下面这样

向下滚动一下，查看自动创建的解析程序

你所要做的就是选择想要的变量，将它们复制并粘贴到你的Arduino IDE上，就像我做的一样。

1. /*Phrasing Data using the JSON librarey */ //Use https://arduinojson.org/assistant/ to get the phrasing values for your JSON string

2. const size_t bufferSize = JSON_OBJECT_SIZE(0) + JSON_OBJECT_SIZE(1) + JSON_OBJECT_SIZE(2) + 2*JSON_OBJECT_SIZE(3) + JSON_OBJECT_SIZE(8) + JSON_OBJECT_SIZE(12) + JSON_OBJECT_SIZE(56) + 2160;

3. DynamicJsonBuffer jsonBuffer(bufferSize);

4. JsonObject& root = jsonBuffer.parseObject(http.getString());

5. /*End of Phrasing Data*/

6.

7. //Address the value sin to desired variables

8. JsonObject& current_observation = root["current_observation"]; //under current_observation

9. JsonObject& current_observation_observation_location = current_observation["observation_location"]; //under observation_location

10. const char* current_observation_station_id = current_observation["station_id"]; // "ICHENNAI1" //get the location detials

11. const char* current_observation_local_time_rfc822 = current_observation["local_time_rfc822"]; //Local time //get the local time

12. const char* current_observation_temperature_string = current_observation["temperature_string"]; // "90.7 F (32.6 C)" //get the temperature value

13. const char* current_observation_relative_humidity = current_observation["relative_humidity"]; // "73%" //get the humidity value

复制代码

我刚刚复制了变量current_observation_station_id、current_observation_local_time_rfc822、current_observation_temperature_string和current_observation_relative_humidity。因为我们打算在液晶显示屏上只显示这四个数据。

最终，我们从互联网获得了我们需要的数据，并将其保存为一个可以轻松使用的变量。要将这些数据发送到Arduino，我们只需通过串行监视器将它们串行写入。可以使用以下代码：

1. //Print the variables through serial monitor

2. Serial.print (current_observation_station_id); //send the location details to Arduino

3. delay(100); //stability delay

4. Serial.print (current_observation_local_time_rfc822); //send the local time details to Arduino

5. delay(100); //stability delay

6. Serial.print (current_observation_temperature_string); //send the temperature details to Arduino

7. delay(100); //stability delay

8. Serial.print (current_observation_relative_humidity); //send the humidity details to Arduino

9. delay(100); //stability delay

复制代码

请注意，我使用的是Serial.print()而不是Serial.println()，因为Serial.println()命令会将不需要的/ n和/ r追加到数据中，另外。我们还增加了10秒的延迟，以便ESP8266将这些值仅在10秒的时间间隔周期内发送给Arduino开发板。

将ESP8266-01模块连接到Arduino开发板

到目前为止，我们已经对ESP8266-01模块进行了编程，它以10秒为间隔从互联网上读取所需的数据，并将其连续发送出去。现在，我们必须将ESP8266模块连接到Arduino开发板，以便可以读取此串行数据。我们还必须向Arduino添加一个LCD显示屏1602，以便显示从ESP8266模块接收到的数据。下面显示了将ESP8266模块与Arduino连接的电路图

确保GPIO_0引脚处于空闲状态，仅使用Arduino的3.3V引脚为模块供电，然后按下按钮将ESP8266模块设置为处于工作模式。现在我们上传到ESP8266的程序应该已经开始工作，模块应该通过串行引脚将数据发送给Arduino。这些串行引脚连接到Arduino上的引脚号6和7。所以我们可以使用Arduino上的软件串行选项从引脚读取这些串行数据。

Arduino程序以及工作过程

本文末尾还提供了完整的Arduino程序以及ESP8266代码。您可以向下滚动查看该程序，如果想了解该程序，请继续阅读。

接口程序非常简单，我们只需使用软件串行库从引脚6和7读取数据并将它们显示在LCD液晶屏上。由于接收中的数据是字符串格式，因此我们必须使用substring函数将有效负载分解为我们所需，或者如果需要，将其转换为整数。因此，我们首先定义LCD所连接的引脚。

1. const int rs = 8, en = 9, d4 = 10, d5 = 11, d6 = 12, d7 = 13; //Pins to which LCD is connected

2. LiquidCrystal lcd(rs, en, d4, d5, d6, d7);

复制代码

由于我们已将ESP8266的Rx和Tx引脚与Arduino的第6和第7引脚连接，所以我们必须初始化这些引脚的软件串口，以便我们可以从它们接收串行数据。我将其声明为ESP_Serial，您可以根据需要进行声明。

1. SoftwareSerial ESP_Serial(6,7); //Tx,Rx

复制代码

在setup()函数中，我们初始化串行监视器的串行通信以及软件串口。我们让ESP8266程序以9600波特率进行通信，如果你想重复采集，那么我们必须对软件串行端口使用相同的波特率。我们还在LCD上显示一小段2秒钟的介绍信息。

1. void setup() {

2.   lcd.begin(16, 2); //We are using a 16*2 LCD display

3.   lcd.print(" Arduino & ESP"); //Display a intro message

4.   Serial.begin(115200);

5.   ESP_Serial.begin(9600);

6.   delay(2000);

7.   lcd.clear();

8. }

复制代码

在loop()函数内部，我们需要检查ESP8266是否正在发送数据。如果正在发送，那么我们从ESP8266读取字符串并将其保存到一个称为payload的变量中。变量payload是String类型的，它将保存从ESP8266模块发送的完整信息。

1. while (ESP_Serial.available() > 0)

2.   {

3.     payload = ESP_Serial.readString();

复制代码

现在我们必须将这个字符串分成小块，以便我们可以将它们用于我们自己的目的，在本文下，我们必须将它们分开以在LCD屏幕上显示它们。这可以通过使用Arduino中的substring函数轻松完成。你必须知道每个字符的位置才能使用这个substring函数。您可以在串行监视器上打印payload，以了解字符的位置并使用它们对子字符串进行分类，如下所示

1. local_date = payload.substring(14, 20);

2.     local_time = payload.substring(26, 31);

3.     temperature = payload.substring(48, 54);

4.     Humidity = payload.substring(55, 60);

复制代码

现在我可以继续使用这些变量来将它们打印在串行监视器上，或者将它们打印在LCD上。但是，在串行监视器上打印它们会帮助我们检查子字符串是否正确分割。接下来，我们只需使用以下几行将它们打印在LCD显示屏上

1.     lcd.clear();

2.     lcd.setCursor(1, 0);

3.     lcd.print(local_date);

4.     lcd.setCursor(8, 0);

5.     lcd.print(local_time);

6.     lcd.setCursor(1, 1);

7.     lcd.print(temperature);

8.     lcd.setCursor(10, 1);

9.     lcd.print(Humidity);

复制代码

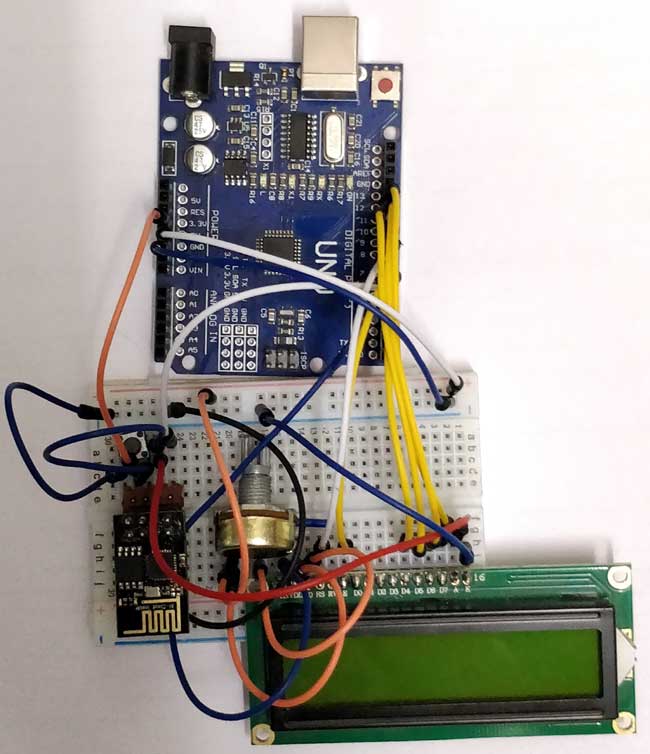

将程序上传到Arduino，并确保连接如上面的电路图所示。调整液晶显示器的对比度，直到您清楚地看到字符。您应该在液晶显示屏上看到介绍消息，然后几秒钟后，LCD屏幕上将显示日期、时间、温度和湿度等详细信息，如下所示。

您还可以注意到，每次数据进入时，ESP8266上的蓝色指示灯都会闪烁。如果看不到，那意味着ESP未处于工作模式，请尝试按下复位按钮并检查连接。

与此类似，您可以使用任何API从互联网上获取所需的数据，并将其提供给Arduino并处理您使用Arduino的工作。 互联网上有大量的API可供使用，并且所有这些都可以制作无数的项目。 希望你了解这个项目并且喜欢构建它。 如果您遇到任何问题，请将在本文下面进行跟帖回复。

代码

本文所使用的完整代码： main.txt (4.61 KB, 下载次数: 179)

2018-4-24 23:31 上传

点击文件名下载附件

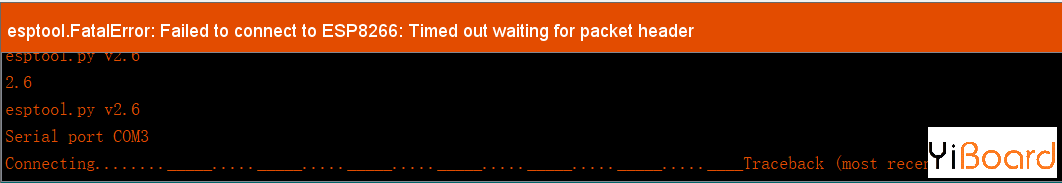

楼主，想请问一下，前面步骤都是按照教程来的，但是一直连接不上WIFI？

这个教程非常好

mayday 发表于 2019-7-18 17:21
楼主，想请问一下，前面步骤都是按照教程来的，但是一直连接不上WIFI？

wifi密码和密码和名称确认下。
