近年来，ESP8266在物联网和与WiFi相关的项目中应用越来越广泛。这是一个低成本的WiFi模块，只需简单编程就可以实现运行独立的Web服务器。多么酷呢！

ESP8266操作模式

ESP8266最有用的功能之一是它不仅可以连接到现有的WiFi网络并充当Web服务器，还可以创建自己的网络，从而允许其他设备直接连接并访问Web页面。

这是可行的，因为ESP8266可以以三种模式运行：站（STA）模式、软接入点（AP）模式以及两者同时进行。

站（STA）模式

在STA模式下，ESP8266连接到现有的WiFi网络（由您的无线路由器创建的网络）。


在STA模式下，ESP8266从其连接的无线路由器中获取IP地址。借助此IP地址，它可以设置Web服务器并将网页发送到现有WiFi网络上的所有连接设备。

软访问点（AP）模式

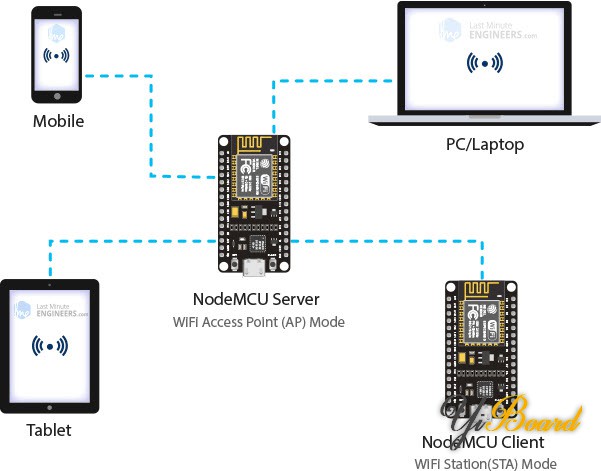

在访问点（AP）模式下，ESP8266设置了自己的WiFi网络，并充当一个或多个站点的集线器（就像WiFi路由器一样）。

但是，与WiFi路由器不同，它没有连接网络的接口。因此，这种操作模式称为软接入点（Soft-AP）。同样，不超过五个站点可以同时连接到它。


在AP模式下，ESP8266创建了一个新的WiFi网络，并为其分配一个SSID（网络的名称）和一个IP地址。使用此IP地址，它可以将网页提供给所有连接的设备。

接线LED到ESP8266

现在，我们了解了Web服务器的工作原理以及ESP8266可以创建一个模式的基本原理，现在该将某些LED连接到我们想要通过WiFi控制的ESP8266的时候了。

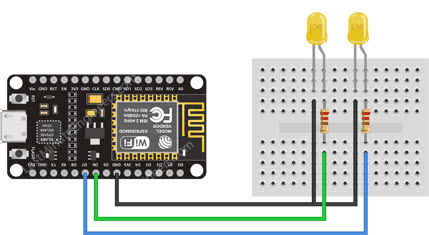

首先将Nodemcu放在面包板上，确保板的每一侧都位于面包板的另一侧。接下来，使用220Ω电流限制电阻将两个LED连接到数字GPIO D6和D7。

完成后，您应该拥有以下图片的东西。


使用ESP8266 Web服务器来控制设备

因此，您可能想知道：“我如何控制仅处理和服务网页的Web服务器的内容？”。

非常简单。我们将通过访问特定的URL来控制设备。当您将URL输入Web浏览器时，它将HTTP请求（也称为GET请求）发送到Web服务器。处理此请求是Web服务器的责任。

假设您输入了像http://192.168.1.1/ledon这样的URL进入浏览器。然后，浏览器将HTTP请求发送给ESP8266。当ESP8266收到此请求时，它认识到用户希望打开LED。结果，它打开LED，并将动态网页发送到浏览器，该网页显示LED的状态为“ ON”。很简单，对吧？

在接入点（AP）模式下配置ESP8266 Web服务器

让我们现在就了解有趣的东西！

此示例显示了如何在Access Point（AP）模式下配置ESP8266 Web服务器，并将网页发送到任何连接的客户端。首先，将ESP8266连接到计算机并运行草图。然后，我们将更详细地研究它。

/* Put your SSID & Password */
const char* ssid = "NodeMCU"; // Enter SSID here
const char* password = "12345678"; //Enter Password here
/* Put IP Address details */
IPAddress local_ip(192,168,1,1);
IPAddress gateway(192,168,1,1);
IPAddress subnet(255,255,255,0);
ESP8266WebServer server(80);
uint8_t LED1pin = D7;
bool LED1status = LOW;
uint8_t LED2pin = D6;
bool LED2status = LOW;
void setup() {
Serial.begin(115200);
pinMode(LED1pin, OUTPUT);
pinMode(LED2pin, OUTPUT);
WiFi.softAP(ssid, password);
WiFi.softAPConfig(local_ip, gateway, subnet);
delay(100);
server.on("/", handle_OnConnect);
server.on("/led1on", handle_led1on);
server.on("/led1off", handle_led1off);
server.on("/led2on", handle_led2on);
server.on("/led2off", handle_led2off);
server.onNotFound(handle_NotFound);
server.begin();
Serial.println("HTTP server started");
}
void loop() {
server.handleClient();
if(LED1status)
{digitalWrite(LED1pin, HIGH);}
else
{digitalWrite(LED1pin, LOW);}
if(LED2status)
{digitalWrite(LED2pin, HIGH);}
else
{digitalWrite(LED2pin, LOW);}
}
void handle_OnConnect() {
LED1status = LOW;
LED2status = LOW;
Serial.println("GPIO7 Status: OFF | GPIO6 Status: OFF");
server.send(200, "text/html", SendHTML(LED1status,LED2status));
}
void handle_led1on() {
LED1status = HIGH;
Serial.println("GPIO7 Status: ON");
server.send(200, "text/html", SendHTML(true,LED2status));
}
void handle_led1off() {
LED1status = LOW;
Serial.println("GPIO7 Status: OFF");
server.send(200, "text/html", SendHTML(false,LED2status));
}
void handle_led2on() {
LED2status = HIGH;
Serial.println("GPIO6 Status: ON");
server.send(200, "text/html", SendHTML(LED1status,true));
}
void handle_led2off() {
LED2status = LOW;
Serial.println("GPIO6 Status: OFF");
server.send(200, "text/html", SendHTML(LED1status,false));
}
void handle_NotFound(){
server.send(404, "text/plain", "Not found");
}
String SendHTML(uint8_t led1stat,uint8_t led2stat){
String ptr = "<!DOCTYPE html> <html>\n";
ptr +="<head><meta name="viewport" content="width=device-width, initial-scale=1.0, user-scalable=no">\n";
ptr +="<title>LED Control</title>\n";
ptr +="<style>html { font-family: Helvetica; display: inline-block; margin: 0px auto; text-align: center;}\n";
ptr +="body{margin-top: 50px;} h1 {color: #444444;margin: 50px auto 30px;} h3 {color: #444444;margin-bottom: 50px;}\n";
ptr +=".button {display: block;width: 80px;background-color: #1abc9c;border: none;color: white;padding: 13px 30px;text-decoration: none;font-size: 25px;margin: 0px auto 35px;cursor: pointer;border-radius: 4px;}\n";
ptr +=".button-on {background-color: #1abc9c;}\n";
ptr +=".button-on:active {background-color: #16a085;}\n";
ptr +=".button-off {background-color: #34495e;}\n";
ptr +=".button-off:active {background-color: #2c3e50;}\n";
ptr +="p {font-size: 14px;color: #888;margin-bottom: 10px;}\n";
ptr +="</style>\n";
ptr +="</head>\n";
ptr +="<body>\n";
ptr +="<h1>ESP8266 Web Server</h1>\n";
ptr +="<h3>Using Access Point(AP) Mode</h3>\n";
if(led1stat)
{ptr +="<p>LED1 Status: ON</p><a class="button button-off" href="/led1off">OFF</a>\n";}
else
{ptr +="<p>LED1 Status: OFF</p><a class="button button-on" href="/led1on">ON</a>\n";}
if(led2stat)
{ptr +="<p>LED2 Status: ON</p><a class="button button-off" href="/led2off">OFF</a>\n";}
else
{ptr +="<p>LED2 Status: OFF</p><a class="button button-on" href="/led2on">ON</a>\n";}
ptr +="</body>\n";
ptr +="</html>\n";
return ptr;
}

复制代码

以AP模式访问Web服务器

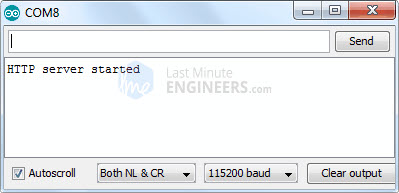

上传草图后，打开115200波特的串口显示器，然后按ESP8266上的复位按钮。如果一切都很好，它将显示“ HTTP服务器启动”消息。

ESP8266-NodeMCU-Web-Server-Access-Point-Mode-Serial-Monitor-Output-Server-Started.jpg

现在，获取可以连接到WiFi网络的电话、笔记本电脑或其他设备，并寻找一个称为“ NodeMCU”的网络。使用密码12345678连接到网络。

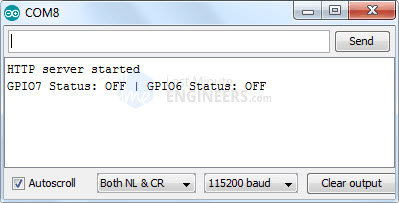

连接到NodeMCU AP网络后，打开浏览器并导航至192.168.1.1。 ESP8266应返回一个网页，显示LED和按钮的当前状态。同时，您可以检查串口显示器，以查看ESP8266的GPIO引脚的状态。

ESP8266-NodeMCU-Web-Server-Access-Point-Mode-Serial-Monitor-Output-Webpage-Accessed.jpg

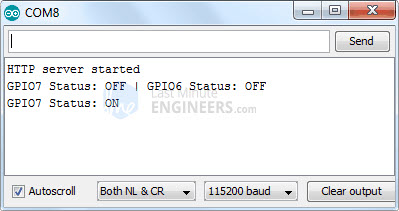

现在，在关注URL的同时，单击按钮打开LED1。单击按钮后，ESP8266收到 /LED1ON URL的请求。然后，它打开LED1并提供带有LED状态更新的网页。它还在串行显示器上打印GPIO引脚状态。


您可以测试LED2按钮，以查看其工作是否符合预期。
