使用LM386制作Arduino音乐播放器

风筝

在我们的项目中添加声音或音乐总是会使其看起来更酷一些，听上去更有吸引力。特别是如果您使用的是Arduino开发板，并且有很多空余的引脚，只需要添加一个SD卡模块和一个普通的扬声器即可轻松添加音效。在本文中，我将向您展示使用您的Arduino开发板来播放音乐以及添加音效是多么容易。感谢Arduino社区开发了一些库，可以使用快速而简便的方式实现。。我们也在这里使用了LM386芯片进行放大和噪声消除。

需要的硬件：

1.  Arduino UNO开发板

2.  SD卡读卡器模块

3.  SD卡

4.  LM386音频放大器芯片

5.  10uf电解电容

6.  100uf电解电容

7.   1K和10K电阻

8.  按键

9.  面包板

10.  连接导线

准备WAV音频文件：

为了使用Arduino开发板从SD卡播放声音，我们需要.wav格式的音频文件，因为Arduino开发板可以播放wav特定格式的音频文件。要制作一个arduino mp3播放器，使用arduino开发板有很多可用的mp3扩展板。或者为了在arduino中播放mp3文件，有些网站可以用来将您计算机上的任何音频文件转换成特定的WAV文件。

所以要将任何音频文件转换为wav格式，请按照以下步骤操作：

步骤1：点击“Online Wav Converter”进入网站。

步骤2：Arduino可以播放下列格式的wav文件。稍后您可以尝试各种设置，但以下这些设置经过验证是质量最好的。

位分辨率	8位
采样率	16000 Hz
音频频道	单
PCM格式	PCM无符号8位

步骤3：在网站上点击“choose file”，选择要转换的文件。然后进入上述设置。一旦完成，它应该看起来类似下面的图像：

步骤4：现在，点击“Convert File”，您的音频文件将转换为.Wav文件格式。转换完成后也会自动下载。

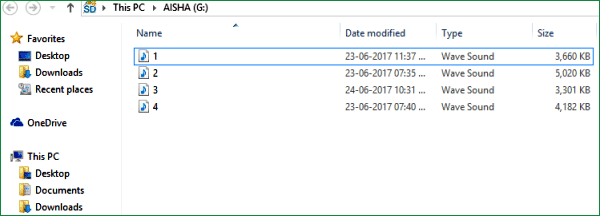

步骤5：最后格式化您的SD卡，并保存.wav音频文件。在添加此文件之前，请确保格式化。还要记住您的音频文件的名称。同样地，您可以选择任何四个音频，并使用名称1、2、3和4（名称不应更改）保存这些文件。我转换了四首歌，并将它们保存为1.wav、2.wav、3.wav和4.wav，如下所示。

电路原理和硬件：

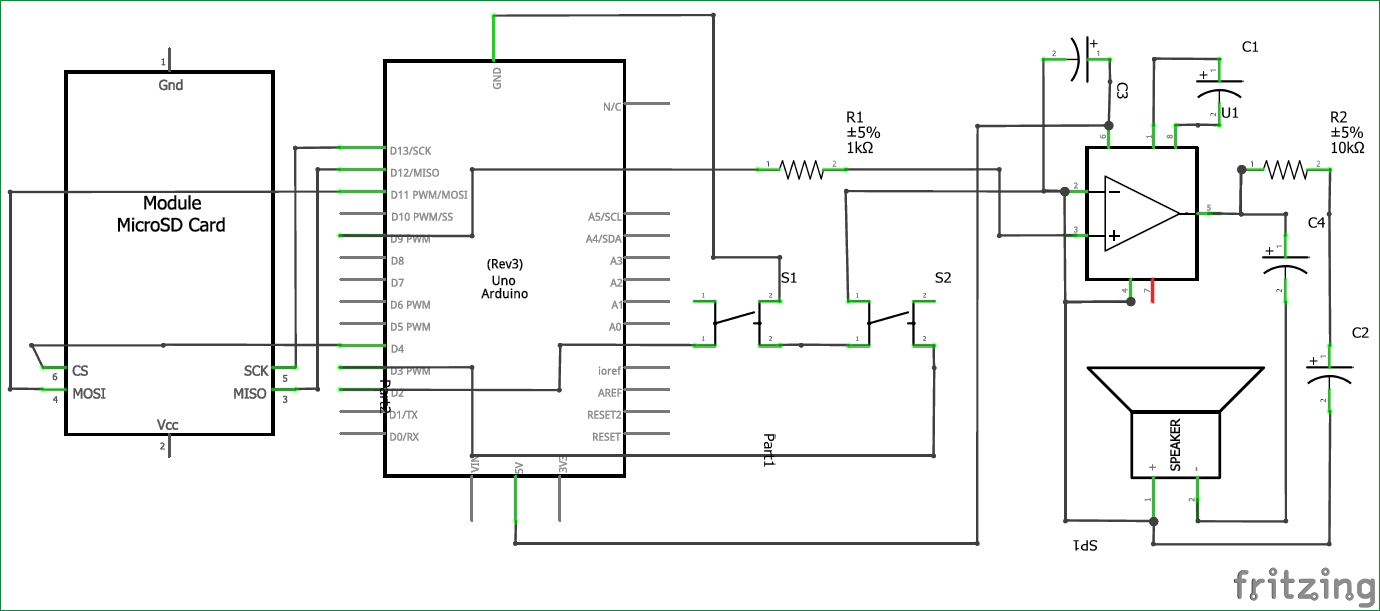

该Arduino音频文件播放器的电路原理图很简单。完整的电路图如下图所示。

我们知道我们的音频文件保存到SD卡中，因此我们将一个SD卡读卡模块连接到Arduino接口。 Arduino和SD卡使用SPI通信协议进行通信。因此，模块连接到Arduino的SPI引脚接口，如上图所示。在下表中进一步列出。

Arduino	SD卡模块
+5V	VCC
GND	GND
12引脚	MISO（主进从出）
11引脚	MOSI（主出从进）
13引脚	SCK（同步时钟）
4引脚	CS（芯片选择）

现在，Arduino将可以从SD卡读取音乐文件，并将其在9引脚上播放。但是由Arduino的9脚上产生的音频信号不会发出声音。因此，我们使用LM386低电压音频放大器IC进行放大。

上图所示的放大器设计为增益为200，Vdd（引脚6）由Arduino的5V引脚供电。如果要增加/减少音量，您可以增加/减少提供给此引脚的电压。它可以最大承受15V。点击此链接了解更多关于LM386的200增益放大配置。

我们还有两个按钮连接到Arduino的引脚2和3。这些开关分别用于播放歌曲的下一曲目，和播放/暂停音乐。我已经测试过这些按钮了，您可以随时播放歌曲。

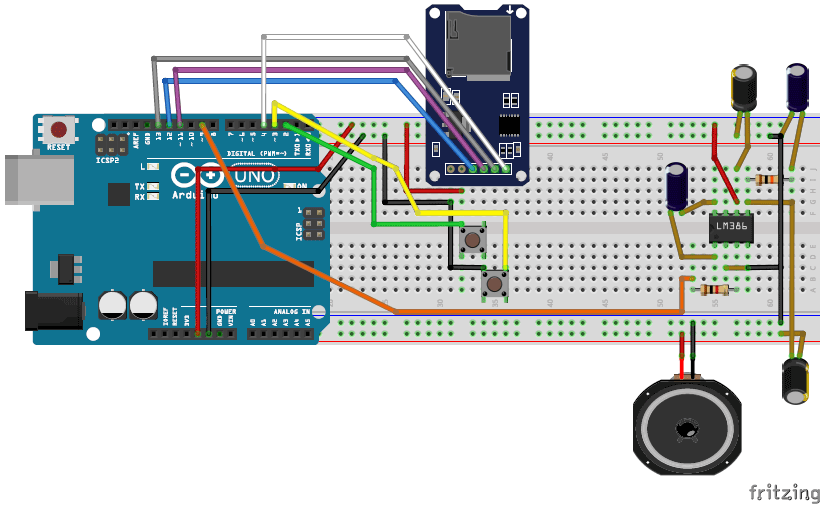

您可以将此电路完全组装在面包板上，如下图所示

编程Arduino：

一旦我们准备好了硬件和SD卡，我们就差一步来播放这些歌曲了。将SD卡插入SD卡模块中，然后按照以下步骤操作。

步骤1：如前所述，我们将在该项目中使用库。库文件的链接如下。点击它，选择“Clone or download”，然后选择下载保存ZIP。

●  TMRpcm库

步骤2：通过选择Sketch-> Include Library - > Add .ZIP Library（如下所示），然后选择我们刚刚下载的ZIP文件，将此Zip文件添加到Arduino IDE中。

步骤3：本文末尾给出了arduino音乐播放器项目的完整程序，只需将其复制并粘贴到Arduino程序中即可。现在，点击上传并准备播放你的音频文件。

程序很容易看懂，它们有注释行。但是，我在下面也解释了TMRpcm库的重要函数。

播放音频文件：

您可以使用以下代码播放SD卡模块内存储的Wav格式的任何音频。

1. music.play（ “3.wav”）;

2. // object name.play（“FileName.wav”）;

复制代码

您可以在要播放音频的地方使用该代码行。

暂停音频文件：

要暂停音频文件，您可以简单地调用下面的代码行。

1. music.pause（）;

2. //objectname.pause（）;

复制代码

快进/快退音频：

没有直接的方式来快进或快退音频文件，但您可以使用下面的代码行在特定时间播放歌曲。这可以结合使用一些其他代码实现快进/快退音频。

1. music.play（ “2.wav”，33）; //从第33秒播放歌曲

2. //objectname.play("Filename.wav",time in second）;

复制代码

设置音频的质量：

库给我们两个品质的音乐，一个是作为普通模式，另一个是2X采样。

1. music.quality（0）; //正常模式

2. music.quality（1）; // 2X采样模式

复制代码

设置音频音量：

是的，您可以通过软件来控制音频的音量。您可以使用下面的代码行简单地设置音量。较高的音量往往影响音频的质量，因此尽可能使用硬件控制。

1. music.setVolume（5）; //播放歌曲在音量5

2. //objectname.setVolume(Volume level）;

复制代码

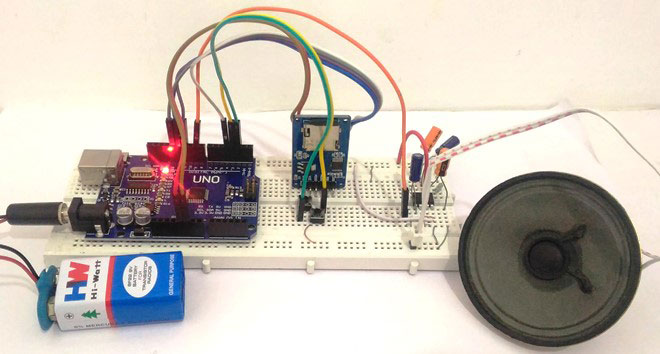

Arduino音乐播放器：

在编程Arduino之后，只需按下连接到2引脚的按钮，您的Arduino将为您播放第一首歌曲（保存为1.wav）。现在，您可以再次按下按钮将您的曲目更改为要播放的下一首歌曲2.wav。同样，您可以导航到所有四首歌曲。

您还可以通过按连接到3引脚的按钮来播放/暂停歌曲。按一下可暂停歌曲，然后再次按下可从停止的位置播放歌曲。

希望你能喜欢这个项目。现在释放您的创造力，在您的项目中使用它们。你可以做一个说话时钟、语音助手、说话机器人、语音警报安全系统等等。如果你有任何问题，可以通过论坛与我联系。

代码

1. Arduino Based Music Player

2. This example shows how to play three songs from SD card by pressing a push button

3. The circuit:

4. * Push Button on pin 2 and 3

5. * Audio Out - pin 9

6. * SD card attached to SPI bus as follows:

7. ** MOSI - pin 11

8. ** MISO - pin 12

9. ** CLK - pin 13

10. ** CS - pin 4

11. created  25 Jun 2017

12. by Aswinth Raj

13. This example code was created for CircuitDigest.com

14. */

15.

16. #include "SD.h" //Lib to read SD card

17. #include "TMRpcm.h" //Lib to play auido

18. #include "SPI.h" //SPI lib for SD card

19. #define SD_ChipSelectPin 4 //Chip select is pin number 4

20. TMRpcm music; //Lib object is named "music"

21. int song_number=0;

22. boolean debounce1=true;

23. boolean debounce2=true;

24. boolean play_pause;

25. void setup(){

26. music.speakerPin = 9; //Auido out on pin 9

27. Serial.begin(9600); //Serial Com for debugging

28. if (!SD.begin(SD_ChipSelectPin)) {

29. Serial.println("SD fail");

30. return;

31. }

32. pinMode(2, INPUT_PULLUP); //Button 1 with internal pull up to chage track

33. pinMode(3, INPUT_PULLUP); //Button 2 with internal pull up to play/pause

34. pinMode(3, INPUT_PULLUP); //Button 2 with internal pull up to fast forward

35. music.setVolume(5);    //   0 to 7. Set volume level

36. music.quality(1);        //  Set 1 for 2x oversampling Set 0 for normal

37. //music.volume(0);        //   1(up) or 0(down) to control volume

38. //music.play("filename",30); plays a file starting at 30 seconds into the track

39. }

40. void loop()

41. {

42.

43.   if (digitalRead(2)==LOW  && debounce1 == true) //Button 1 Pressed

44.   {

45.   song_number++;

46.   if (song_number==5)

47.   {song_number=1;}

48.   debounce1=false;

49.   Serial.println("KEY PRESSED");

50.   Serial.print("song_number=");

51.   Serial.println(song_number);

52.   if (song_number ==1)

53.   {music.play("1.wav",10);} //Play song 1 from 10th second

54.   if (song_number ==2)

55.   {music.play("2.wav",33);} //Play song 2 from 33rd second

56.   if (song_number ==3)

57.   {music.play("3.wav");} //Play song 3 from start

58.   if (song_number ==4)

59.   {music.play("4.wav",25);} //Play song 4 from 25th second }

60.   if (digitalRead(3)==LOW  && debounce2 == true) //Button 2 Pressed

61.   {

62.   music.pause();  Serial.println("PLAY / PAUSE");

63.   debounce2=false;

64.   }

65.   if (digitalRead(2)==HIGH) //Avoid debounce

66.   debounce1=true;

67.   if (digitalRead(3)==HIGH)//Avoid debounce

68.   debounce2=true;

69. }

复制代码

本文翻译自：https://circuitdigest.com/microcontroller-projects/arduino-audio-music-player
