本文主要介绍了使用Kinetis KW41Z双无线模式片上系统（SoC）的Freescale Freedom开发平台的蓝牙低功耗堆栈。软件开发包提供了兼容蓝牙低功耗v4.2的主机栈和实现一组基于GATT的配置文件和服务的控制器。 MKW41Z Connectivity Software包括：BLE、Thread、GENFSK、IEEE802.15.4和SMAC。

主要使用的目标平台是基于KW41Z无线双模SoC的FRDM-KW41Z Freedom开发平台，其采用的是ARM Cortex-M0内核，可配置为可在高达48 MHz的各种频率下运行。它具有512 KB的Flash和128 KB的SRAM；该平台带有一个OpenSDA的复合USB设备，其作为调试器接口和通过虚拟COM端口应用程序的USB到串行转换器。

无线UART应用程序同时实现了GATT客户端和服务器的定制无线UART配置文件和服务。

•     Wireless UART Service (UUID: 01ff0100-ba5e-f4ee-5ca1-eb1e5e4b1ce0)

•     Battery Service v1.0

•     Device Information Service v1.1

Wireless UART Service是一种自定义服务，实现了一个自定义可写入ASCII Char特性（UUID：01ff0101-ba5e-f4ee-5ca1-eb1e5e4b1ce0），保存对等设备写入的字符。

应用程序首先作为GAP中心节点。它进入GAP Limited Discovery Procedure，并搜索其他无线UART设备进行连接。如果节点在几秒钟内找不到任何外设，它会将其角色更改为GAP外设。它进入GAP General Discoverable Mode，并等待GAP中心节点进行连接。

该应用程序构建为与另一个运行相同示例的FRDM-KW41Z平台，或来自Kinetis BLE Toolbox应用程序的无线UART一起使用。

准备工作：

1. 下载KW41Z Connectivity Software：

KW41Z Connectivity Software软件包集成了Kinetis软件开发套件v2.0以及使用IEEE 802.15.4和/或蓝牙低功耗开发解决方案所需的所有无线连接堆栈。

点击下面链接下载适合您计算机操作系统的KW41Z连接软件：

安装后，您可以在下面的文件夹位置找到连接示例代码：

C:\ NXP \ MKW41Z_ConnSw_1.0.2

2.  安装工具链：

恩智浦提供免费的工具链，名为Kinetis Design Studio（KDS）

https://nxp.flexnetoperations.com/control/frse/download?element=7490587

KW41Z连接软件包括对IAR等其他工具的支持

（https://www.iar.com/iar-embedded-workbench/freescale/）

主要使用的步骤：

1）复制项目：运行Project Cloner应用程序

2）使用KDS构建二进制文件

3）使用生成的二进制文件执行项目

步骤1：复制项目

在这里我将使用无线UART应用进行演示：

导航到KW41Z Connectivity Software安装文件夹，并运行Project Cloner应用程序（C:\ nxp \ MKW41Z_ConnSw_1.0.2 \ tools \ wireless \ ProjectCloner）。

选择Project Clone的以下选项

在正确选择Codebase路径后，Project Cloner将显示所有Connectivity Software的示例应用程序。

接下来选择要复制的示例应用程序（复制示例应用程序）和所需的配置（复制配置）。

默认情况下，IAR和KDS项目都显示在“Clone Configition”下拉菜单中。我选择了KDS工具链。

重要注意事项：在复制用来在原有文件夹中创建调试文件夹和文件之前，如MKW41Z512xxx4_connectivity.ld，您需要对项目进行清除项目的构建信息。

我将目标根路径更改为“C:\ Users \ Brao \ Desktop \ KW41-clonned project”，并将复制的项目名称命名为“Bluetooth-wireless uart cloned”。

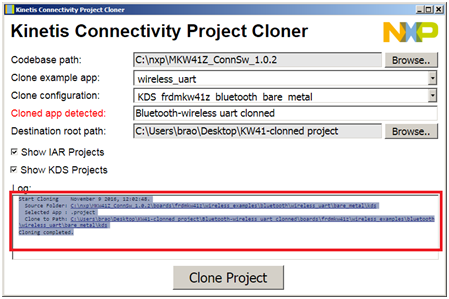

现在点击Clone Project。

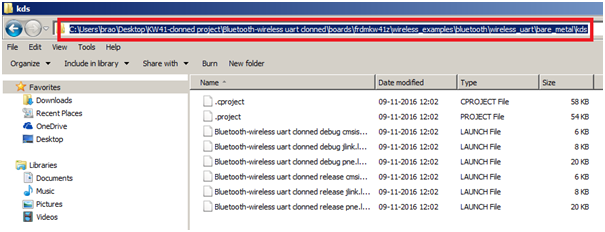

您可以在日志窗口中看到复制成功：您可以在文件夹中看到复制的项目

“C：\ Users \ Brao \ Desktop \ KW41-clonned project \ Bluetooth-wireless uart clonned \ boards \ frdmkw41z \ wireless_examples \ bluetooth \ wireless_uart”

步骤2：使用KDS构建二进制文件

打开KDS工具并导入复制的项目，如下所示

将项目导入工作区：File -> Import -> General -> Existing Projects into Workspace

浏览复制的的项目路径：

“C:\ Users \ Brao \ Desktop \ KW41-clonned project \ Bluetooth-wireless uart cloned”

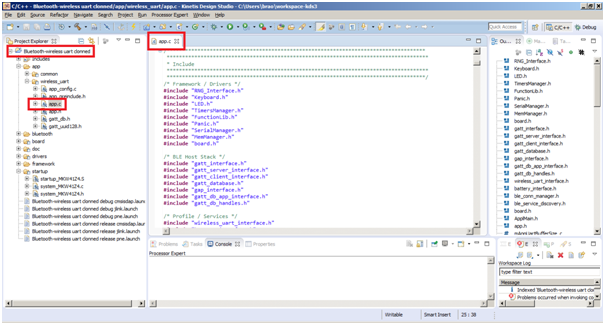

KDS项目窗口如下所示：

构建无线uart项目。

右键单击项目文件夹，然后选择Build Project，如下所示：

一旦构建完成，您可以在控制台窗口中看到状态为Build Finished

步骤3：使用生成的二进制文件执行项目

单击“Debug”按钮将可执行文件下载到电路板上

每个KSDK项目都支持两个项目配置（构建目标）：

•     Debug - 编译器优化设置为低，并为可执行文件生成调试信息。应该选择此目标进行开发和调试。

•     Release - 编译器优化设置为高，并且不生成调试信息。应该选择此目标来进行最终的应用部署。

通过单击锤子图标旁边的朝下箭头，选择适当的构建目标“Debug”或“Release”，如下所示。在此示例中，选择“Debug”目标。

注意：请确保安装最新的J-Link驱动程序，并将其与KDS相关联。为此，请从https://www.segger.com/jlink-software.html下载驱动程序并进行安装。

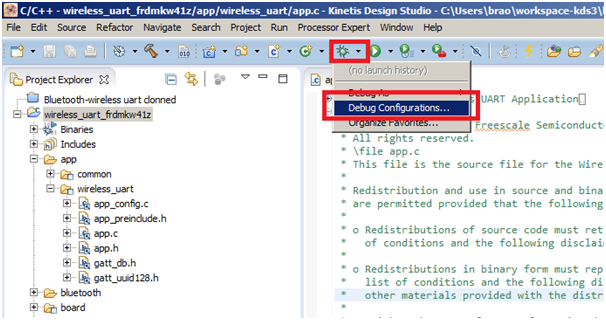

将您的Board-1 FRDM-KW41Z连接到系统，然后进行Debug配置设置

项目配置为使用“J-Link / J-Trace”作为默认调试器。请确保您的主板的OpenSDA芯片包含J-Link固件，或者调试器选择对应于用于与主板连接的物理接口。

打开一个putty或tera term超级终端应用程序，并打开一个会话到您的FRDM-KW41Z COM端口（我的开发板是com端口连接到com44）

使用以下设置配置终端：

•     115200波特率

•     无校验

•     8位数据位

•     1位停止位

单击“Resume”按钮启动应用程序：

按下Resume之后，您可以看到该电路板执行，开始时屏幕为空

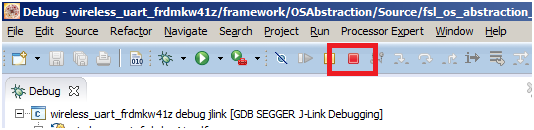

现在点击停止按钮，如下图所示：

现在可以从不同的usb端口连接第二块KW41Z，可以看到两个COM端口，如下图所示：

现在连接第二块电路板，并执行执行调试的相同操作，以便将程序下载到第二块。

在这种情况下，board-2连接到com76端口

选择第二个J-Link，代表第二块电路板，作为该工具的主动调试会话连接：

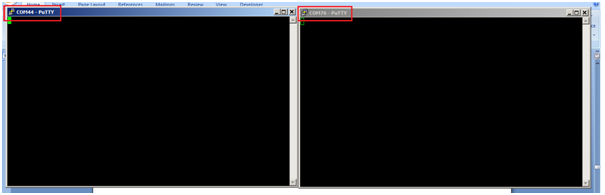

打开一个超级终端与com76端口设置现在你将有2个终端打开与无线uart程序执行它。

按第一板上的SW4按钮开始扫描设备。

在第二板上做同样的事情。

3秒钟后，第一块板卡进入GAP General Discoverable模式，第二块板卡连接。

只要LED3在两个设备上都变得固定，用户就可以在其中一个控制台中开始写入。

文字显示在另一个终端上，如下图所示。
