Realtek RTL8720DN是一款Wi-Fi和蓝牙IC，支持2.4GHz和5GHz双频段的Wi-Fi通信，以及蓝牙低功耗5.0 (BLE) 。 BW16 是B&T公司制造的模块，该模块是以RTL8720DN为主要SoC（片上系统）的高度集成的Wi-Fi 和蓝牙模块，可以看作是典型的Wi-Fi和蓝牙应用的SBC。

如上图所示，RTL8720DN (BW16) 的尺寸比AmebaD和AmebaD-MINI小。它使用Micro USB供电，这在很多智能设备中都很常见。

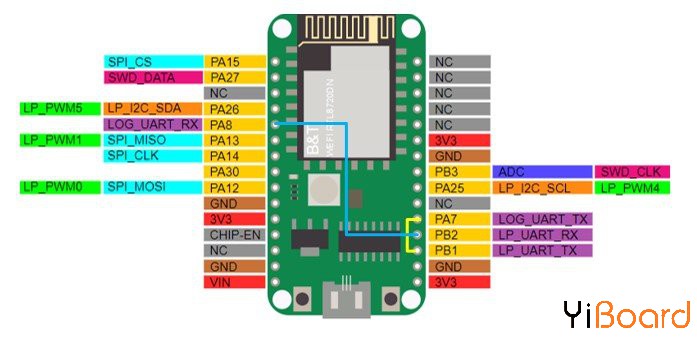

RTL8720DN的引脚图和功能请参考下图。

RTL8720DN双频Wi-Fi板卡目前支持Windows XP/7/8/10 32位和64位操作系统。在本文档中，请使用Arduino IDE 1.8.15或更高版本 。

搭建开发环境

第1步. 安装驱动程序

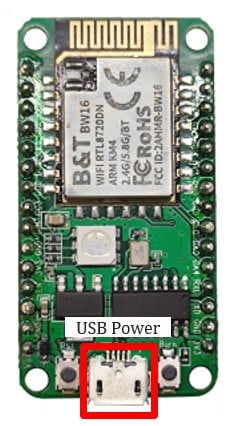

首先，通过Micro USB将RTL8720DN（BW16）连接到电脑：

如果这是您第一次将RTL8720DN (BW16) 连接到您的计算机，您可能需要注意以下几点：

LOG_UART_TX (GPIOA_7) 和LOG_UART_RX (GPIOA_8) 引脚用于上传程序。但是，板载USB转UART模块连接LP_UART_TX（GPIOB_1）和LP_UART_RX（GPIOB_2），不能直接用于程序上传。您可以选择使用连接到GPIOA_7和 GPIOA_8的外部USB转UART模块，或者您可以将这些引脚短接在一起以使用板载USB进行程序上传：

GPIOA_8 ––– GPIOB_1

GPIOA_7 ––– GPIOB_2

相应连接后，将自动安装RTL8720DN (BW16) 的USB 驱动程序。您可以在计算机的设备管理器中查看COM端口号：

第2步. 设置 Arduino IDE

从 1.6.5 版本开始，Arduino IDE 支持第三方硬件。因此，我们可以使用Arduino IDE在RTL8720DN（BW16）上开发应用程序，Arduino的基本示例也可以在RTL8720DN（BW16）上运行。请参阅基本示例链接。

Arduino IDE可以在Arduino网站下载：

https://www.arduino.cc/en/Main/Software

安装完成后，打开Arduino IDE。要在Arduino IDE中正确设置RTL8720DN (BW16)，请转到“File” -> “Preferences”。

并将以下URL粘贴到“Additional Boards Manager URLs”字段中： https://github.com/ambiot/ambd_arduino/raw/master/Arduino_package/package_realtek.com_amebad_index.json。RTL8720DN (BW16) 将从v3.0.8正式支持.

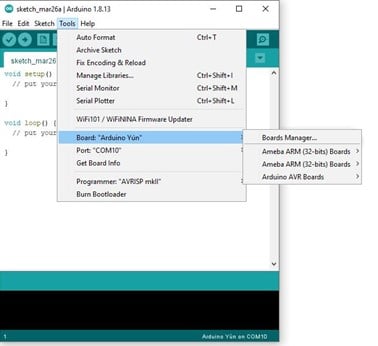

接下来，转到“Tools” -> “Board” -> “Boards Manager”：

“Boards Manager”刷新所有硬件文件大约需要10~20秒（如果网络不好，可能需要更长时间）。每次连接新硬件时，我们都需要重新打开Board Manager。在列表中找到“Realtek AmebaD Boards (32-bits ARM Cortex-M4 @200MHz)”，点击“Install”，Arduino IDE开始下载AmebaD所需的文件。

如果您遇到GitHub下载问题，请参考以下链接。有3个部分。

1. “AmebaD_Arduino_patch1_SDK”，请至少选择1个SDK。有5个最新发布的 SDK 选项。

2. “AmebaD_Arduino_patch2_Tools”，请根据您的操作系统选择。有Windows、Linux 和 macOS

3. “AmebaD_Arduino_Source_Code”，本节为可选下载，仅供参考，参考最新源码。

https://www.amebaiot.com.cn/en/ameba-arduino-summary/

下载选择的文件，然后解压（patch1 和patch2 是必须的）。“Install.doc”/“Install.pdf”供您参考安装步骤。根据您的系统，请运行“Offline_SDK_installation_tool”文件夹中的安装工具。

安装工具成功运行后，您可以打开Arduino IDE并继续 “Tools” -> “Board“ -> “Boards Manager”。尝试在列表中找到“Realtek AmebaD Boards (32-bits ARM Cortex-M4 @200MHz)”，点击“Install”，然后Arduino IDE开始下载AmebaD所需的文件。

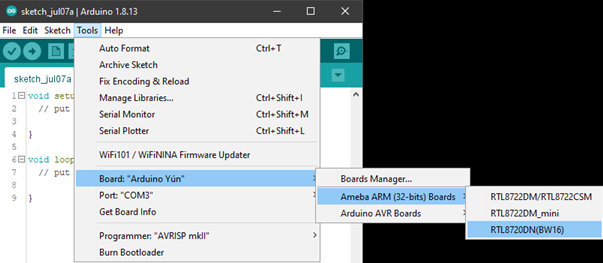

最后，我们在“Tools”->“Board”->“Ameba ARM (32-bits) Boards”->“RTL8720DN(BW16)”中选择AmebaD作为当前连接的板卡：

尝试第一个示例

第1步. 编译和上传

Arduino IDE提供了许多内置示例，可以直接在开发板上编译、上传和运行。在这里，我们以“Blink”为例作为第一次尝试。

打开“File” -> “Examples” -> “01.Basics” -> “Blink”：

blink

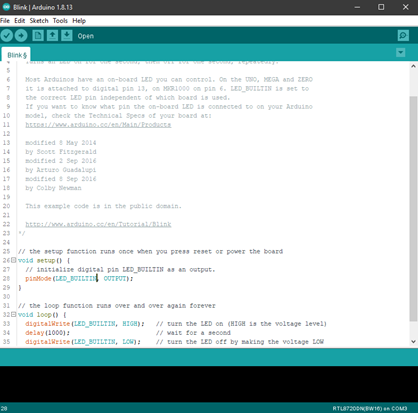

Arduino IDE 将打开一个包含完整示例代码的新窗口。

new window

RTL8720DN(BW16)有一个板载LED，默认的“LED_BUILTIN”是一个绿色的板载LED。将“LED_BUILTIN”更改为“LED_BUILTIN_B”或“LED_BUILTIN_R”表示不同颜色的蓝色和红色。这里我们以 LED_BUILTIN_B 为例。

接下来我们直接编译示例代码，单击“Sketch” -> “Verify/Compile”：

Verify/Compile

Arduino IDE在窗口的底部区域打印编译消息。编译完成后，您将收到类似下图的消息：

message

之后，我们将编译后的代码上传到RTL8720DN(BW16)。

请确保 RTL8720DN(BW16) 已连接到您的计算机，然后单击“Sketch” -> “Upload”。

Arduino IDE 将首先编译然后上传。在上传过程中，用户需要进入板子的上传模式。 Arduino IDE 将等待5秒让开发板进入上传模式。

upload mode

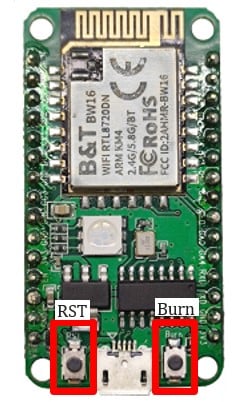

要进入上传模式，首先按住RTL8720DN(BW16)的“Burn”键，按下“RST”键，然后松开“Burn”键。按“Upload”编译并上传程序。

同样，在上传过程中，IDE 会打印消息。上传过程需要相当长的时间（大约 30 秒到 1 分钟）。上传完成后，将打印输出一条“Upload Image done”消息。

第2步：运行Blink示例

在每个示例中，Arduino不仅提供了示例代码，还提供了详细的文档，包括接线图、示例代码解释、技术细节等。这些示例可以直接用于 RTL8720DN (BW16)。

因此，我们可以在以下链接中找到 Blink 示例的详细信息：https://www.arduino.cc/en/Tutorial/BuiltInExamples/Blink

Blink example

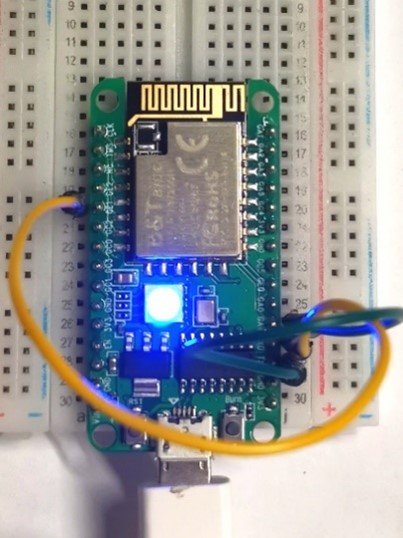

简而言之，对于RTL8720DN，该示例可以在板载RGB LED或外部LED上运行（使用任意GPIO引脚进行信号输出）。最后，按下“RST”按钮，您可以看到蓝色LED闪烁。
