最近在学习STM32F7-DISCO探索板，发现官方提供的原理图有错误。ST在官方网站提供了STM32F7-DISCO探索板的原理图，下载地址：STM32F746G-DISCO schematics。

打开原理图的Arduino_ Connectors部分，Arduino接口的ARD_D10和ARD_D5引脚排列反了，PA8引脚连接到Arduino CN7插头的ARD_D5，PI0引脚连接到Arduino CN4插头的ARD_D10。而实际上ARD_D5连接的是PI0引脚，而不是PA8引脚。

原理图如下：

在ST官方的论坛上也有小伙伴遇到了同样的问题：

https://my.st.com/public/STe2ecommunities/mcu/Lists/STM32Discovery/Flat.aspx?RootFolder=https://my.st.com/public/STe2ecommunities/mcu/Lists/STM32Discovery/STM32F7%20Discovery

好消息是，STM32F7-DISCO探索板的用户手册DM00190424的2.0版本已经修复了该问题，在版本修订记录中的更新内容里写明了该文档更新了图19至图31的电气原理图部分。用户手册的原理图采用的是MB1191 Rev B-04：

Rev B-04 --> PCB label MB1191 B-04, change footprint for JP2, CN3 and wiring around CN3, PA8 and PI0 labels inverted in CN4 and CN7

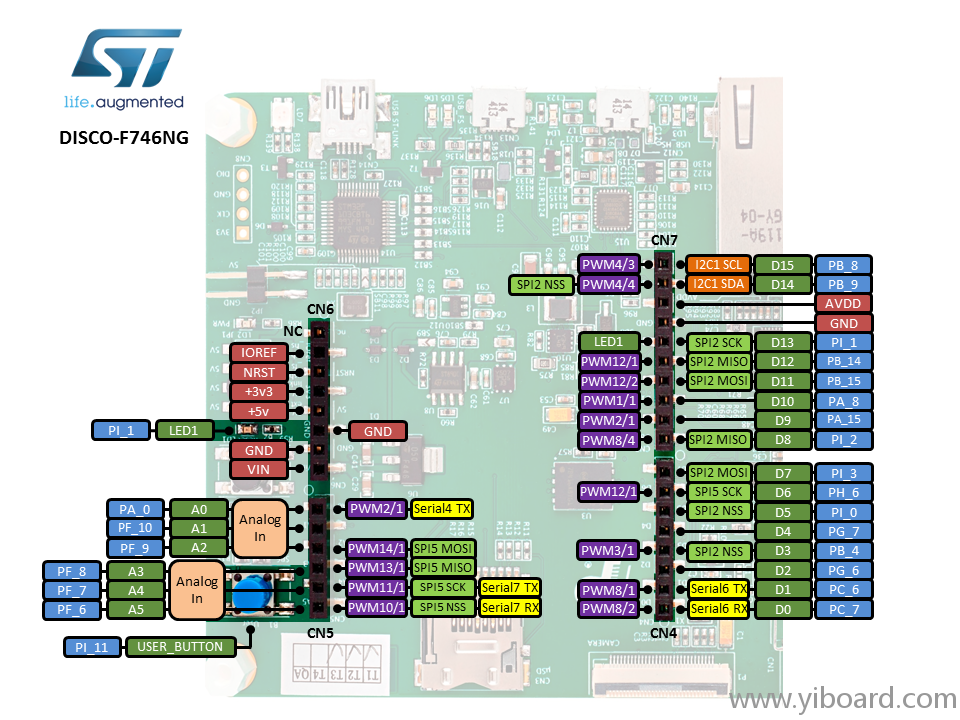

另外，在mbed网站的DISCO-F746NG页面的引脚排列图V4也修复了该问题。
