大家好，欢迎来到本教程。在本篇文章中，我们将使用Arduino开发板和DFPlayer mini MP3模块制作一个mp3播放器。

DF Player mini是一款低成本的小型mp3模块，具有简化的音频输出，可以直接连接到扬声器或耳机插孔。该模块可以用作一款独立模块，只需附带足电池、扬声器和按钮，也可以与微控制器或开发板（如Arduino）结合使用，支持RX / TX（串行）通信，因此我们可以通过简单的串行命令可以播放音乐并执行其他功能，例如播放下一首和上一首歌曲、随机播放、暂停当前正在播放的歌曲等。该模块带有SD卡插槽，并且支持FAT16、FAT32文件系统。

DF Player mini的一些功能包括：

√    支持8KHz、11.025KHz、12KHz、16KHz、22.05KHz的采样率，最高48KHz

√    24位DAC输出，动态范围支持90dB，SNR支持85dB

√    支持FAT16、FAT32文件系统，最大支持32GB TF卡

√    多种控制模式，串行模式、AD键控制模式

√    具有广播语音点播功能，可以暂停正在播放的背景音乐

√    内置3W放大器

√    音频数据按文件夹排序；支持多达100个文件夹，每个文件夹最多可分配1000首歌曲

√    30级音量可调，10级EQ可调

本文的目的是演示如何将此模块与Arduino配合使用，并使用按钮指示Arduino向模块发送串行命令并控制mp3。我们将使用三个按钮来实现此目的。第一个按钮将用作“上一个”按钮，使我们能够播放上一首歌曲。第二个按钮将“播放/暂停”当前正在播放的文件，第三个按钮将用于播放下一个文件。

所需的组件

构建该项目需要以下组件：

●    DFPlayer Mini模块

●    Arduino Uno开发板

●    面包板

●    按键

●    扬声器

●    连接导线

原理图

这个项目的原理图非常简单

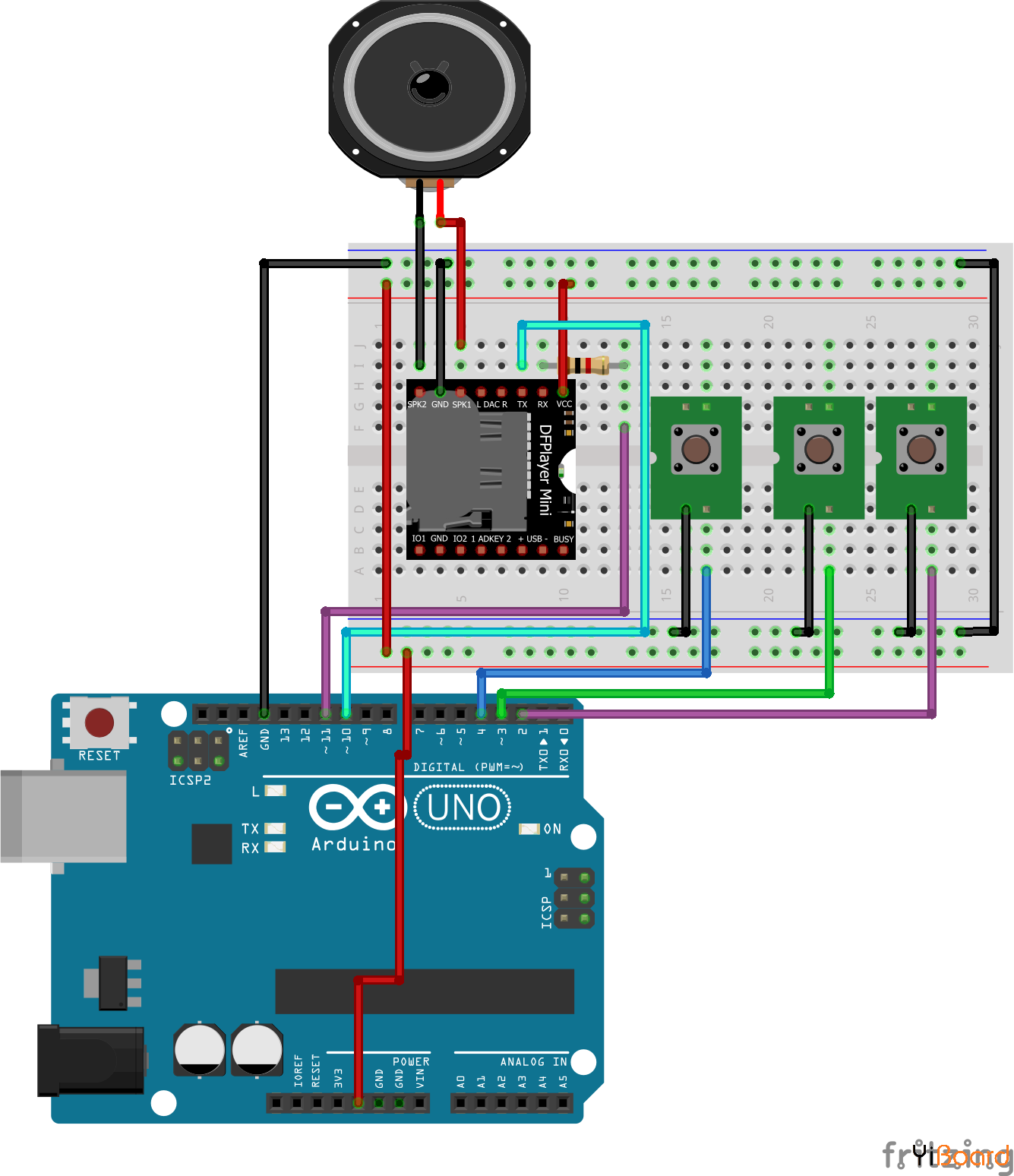

如上所示，Arduino和DFplayer mini模块之间的连接非常简单，因为我们只需要在VCC和GND旁边连接两个引脚即可。应该注意的是，在模块的Rx引脚和Arduino之间添加了1k电阻以减少噪声，但是如果您的模块设置在Rx线上没有伴随噪声，则没有必要。

请再次确认连接，以确保一切都正常。我们的开关是有意连接的，没有上拉（或下拉）电阻，因为我们将启用Arduino内部上拉电阻。

代码

要将命令从Arduino发送到DFplayer mini，我们将使用Arduino软件串口库。虽然我们可以使用硬件串口将命令从Arduino发送到DFplayermini，但是Arduino硬件串行引脚（0和1）与Arduino用于与计算机通信的引脚相同，如果连接，可能会阻止代码顺利上传到任何其他设备。因此，为了轻松通信，我们将使用软件串口库。本教程的代码很简单，而DFPlayer mini包含一个库，其中包含用于控制mp3播放器的不同功能，我们将编写我们自己的功能很有趣，并且可以帮助您演示模块的实际工作方式。

与往常一样，我们在代码中所做的第一件事是包括将要使用的库，在本文中，该库是软件串口库，用于创建声明Rx和Tx引脚（分别为10和11）时的库对象。

1. ///              MP3 PLAYER PROJECT

2. /// http://educ8s.tv/arduino-mp3-player/

3. //////////////////////////////////////////

4.

5.

6. #include "SoftwareSerial.h"

7. SoftwareSerial mySerial(10, 11);

复制代码

接下来，我们定义一些用于指定十六进制值的命令。

1. # define Start_Byte 0x7E

2. # define Version_Byte 0xFF

3. # define Command_Length 0x06

4. # define End_Byte 0xEF

5. # define Acknowledge 0x00 //Returns info with command 0x41 [0x01: info, 0x00: no info]

复制代码

接下来，我们声明按钮连接到的Arduino的引脚。

1. int buttonNext = 2;

2. int buttonPause = 3;

3. int buttonPrevious = 4;

复制代码

接下来，我们转到void setup()函数，在其中设置按钮所连接的引脚的引脚模式，并将这些引脚设置为“高”。完成此操作后，我们以9600的波特率开始软件串行通信。

1. void setup () {

2.

3. pinMode(buttonPause, INPUT);

4. digitalWrite(buttonPause,HIGH);

5. pinMode(buttonNext, INPUT);

6. digitalWrite(buttonNext,HIGH);

7. pinMode(buttonPrevious, INPUT);

8. digitalWrite(buttonPrevious,HIGH);

9.

10. mySerial.begin (9600);

复制代码

接下来，我们使用playfirst()函数播放存储设备上的第一首歌曲，并将isPlaying变量设置为true以指示其中一个文件正在播放。

1. delay(1000);

2. playFirst();

3. isPlaying = true;

复制代码

转到void loop()函数，此函数主要检查按钮是否按下，并将相应的命令发送到DFPlayer mini，然后播放（取决于“ isplay”变量的值）或暂停当前歌曲，或转到下一首或上一首歌。

1. void loop () {

2.

3. if (digitalRead(buttonPause) == ACTIVATED)

4.   {

5.     if(isPlaying)

6.     {

7.       pause();

8.       isPlaying = false;

9.     }else

10.     {

11.       isPlaying = true;

12.       play();

13.     }

14.   }

15.

16.

17. if (digitalRead(buttonNext) == ACTIVATED)

18.   {

19.     if(isPlaying)

20.     {

21.       playNext();

22.     }

23.   }

24.

25.    if (digitalRead(buttonPrevious) == ACTIVATED)

26.   {

27.     if(isPlaying)

28.     {

29.       playPrevious();

30.     }

31.   }

32. }

复制代码

该项目的完整代码在下面提供。

1. ///              MP3 PLAYER PROJECT

2. /// http://educ8s.tv/arduino-mp3-player/

3. //////////////////////////////////////////

4.

5.

6. #include "SoftwareSerial.h"

7. SoftwareSerial mySerial(10, 11);

8. # define Start_Byte 0x7E

9. # define Version_Byte 0xFF

10. # define Command_Length 0x06

11. # define End_Byte 0xEF

12. # define Acknowledge 0x00 //Returns info with command 0x41 [0x01: info, 0x00: no info]

13.

14. # define ACTIVATED LOW

15.

16. int buttonNext = 2;

17. int buttonPause = 3;

18. int buttonPrevious = 4;

19. boolean isPlaying = false;

20.

21.

22.

23. void setup () {

24.

25. pinMode(buttonPause, INPUT);

26. digitalWrite(buttonPause,HIGH);

27. pinMode(buttonNext, INPUT);

28. digitalWrite(buttonNext,HIGH);

29. pinMode(buttonPrevious, INPUT);

30. digitalWrite(buttonPrevious,HIGH);

31.

32. mySerial.begin (9600);

33. delay(1000);

34. playFirst();

35. isPlaying = true;

36.

37.

38. }

39.

40.

41.

42. void loop () {

43.

44. if (digitalRead(buttonPause) == ACTIVATED)

45.   {

46.     if(isPlaying)

47.     {

48.       pause();

49.       isPlaying = false;

50.     }else

51.     {

52.       isPlaying = true;

53.       play();

54.     }

55.   }

56.

57.

58. if (digitalRead(buttonNext) == ACTIVATED)

59.   {

60.     if(isPlaying)

61.     {

62.       playNext();

63.     }

64.   }

65.

66.    if (digitalRead(buttonPrevious) == ACTIVATED)

67.   {

68.     if(isPlaying)

69.     {

70.       playPrevious();

71.     }

72.   }

73. }

74.

75. void playFirst()

76. {

77.   execute_CMD(0x3F, 0, 0);

78.   delay(500);

79.   setVolume(20);

80.   delay(500);

81.   execute_CMD(0x11,0,1);

82.   delay(500);

83. }

84.

85. void pause()

86. {

87.   execute_CMD(0x0E,0,0);

88.   delay(500);

89. }

90.

91. void play()

92. {

93.   execute_CMD(0x0D,0,1);

94.   delay(500);

95. }

96.

97. void playNext()

98. {

99.   execute_CMD(0x01,0,1);

100.   delay(500);

101. }

102.

103. void playPrevious()

104. {

105.   execute_CMD(0x02,0,1);

106.   delay(500);

107. }

108.

109. void setVolume(int volume)

110. {

111.   execute_CMD(0x06, 0, volume); // Set the volume (0x00~0x30)

112.   delay(2000);

113. }

114.

115. void execute_CMD(byte CMD, byte Par1, byte Par2)

116. // Excecute the command and parameters

117. {

118. // Calculate the checksum (2 bytes)

119. word checksum = -(Version_Byte + Command_Length + CMD + Acknowledge + Par1 + Par2);

120. // Build the command line

121. byte Command_line[10] = { Start_Byte, Version_Byte, Command_Length, CMD, Acknowledge,

122. Par1, Par2, highByte(checksum), lowByte(checksum), End_Byte};

123. //Send the command line to the module

124. for (byte k=0; k<10; k++)

125. {

126. mySerial.write( Command_line[k]);

127. }

128. }

复制代码

演示

加载带有歌曲的SD卡并插入DFplayer mini，然后将代码上传到Arduino，并将扬声器的电线连接到DFPlayer mini的扬声器引脚。 您应该会听到歌曲从连接的扬声器中开始流出。 最终设置应如下图所示。
