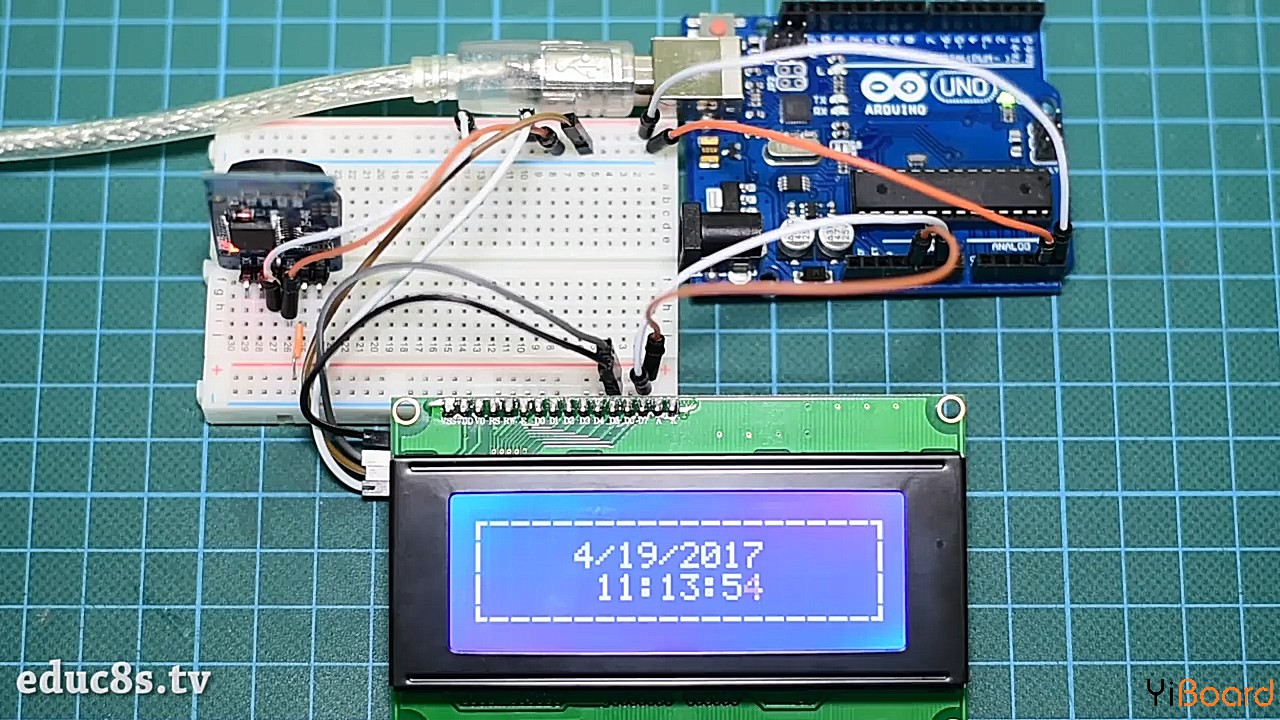

基于Arduino开发板和20×4 I2C LCD显示屏制作一款实时时钟

风筝

当我们在制作一个有趣的硬件项目时，可能会需要使用到一款显示屏，但选择显示屏的尺寸和控制它所需的引脚都令人困惑。在上一篇文章中，我们介绍了0.96寸I2C OLED显示屏，在本篇文章中，我们将介绍使用I2C 20×4字符显示屏。

所需的零件

本文将介绍如何在Arduino上使用20 x 4 LCD显示屏来打印实时时钟和日期。

该液晶显示器有4行，每行20个字符，不能用于显示图形。该显示器的主要功能是使用I2C接口，这意味着您只需要两条线即可与Arduino连接。屏幕背面有一块焊接在显示屏上的小PCB，该电路是一个串行LCD 20 x 4模块，它还具有一个用于调节LCD对比度的小电位器，显示屏的背光为蓝色，文本为白色。它与Arduino完全兼容，并具有5​​V输入电压。它的I2C地址可以是0x27或0x3F。

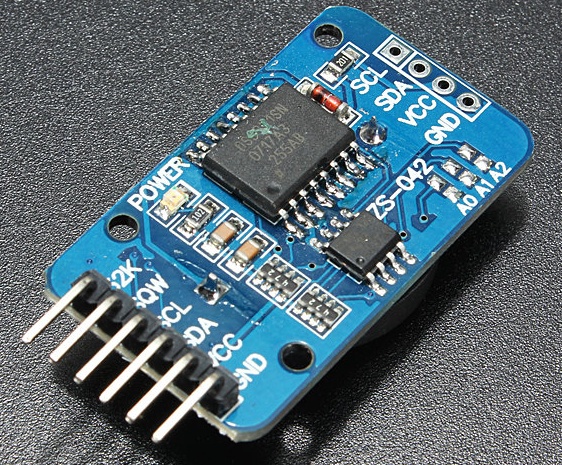

DS3231是一款低成本、精确的I2C实时时钟（RTC），具有集成的温度补偿晶体振荡器（TCXO）和晶体。该设备具有电池输入，因此，如果断开电源，则可以保持准确的时间。RTC可以保持秒、分钟、小时、日期、月份和年份的信息。在每月不到31天的情况下，将自动调整结束日期，包括润年的更正。时钟以24小时或12小时格式的带/ AM / PM指示运行。提供两个可配置的闹钟，并且日历可以设置为方波输出。地址和数据通过I2C双向总线串行传输。此RTC模块的工作电压范围为3.3V至5.5V，因此可以与3.3V或5V引脚连接。

LCD与ARDUINO UNO的连接

首先，我们将LCD与Arduino连接以显示一些文本并学习其工作原理。

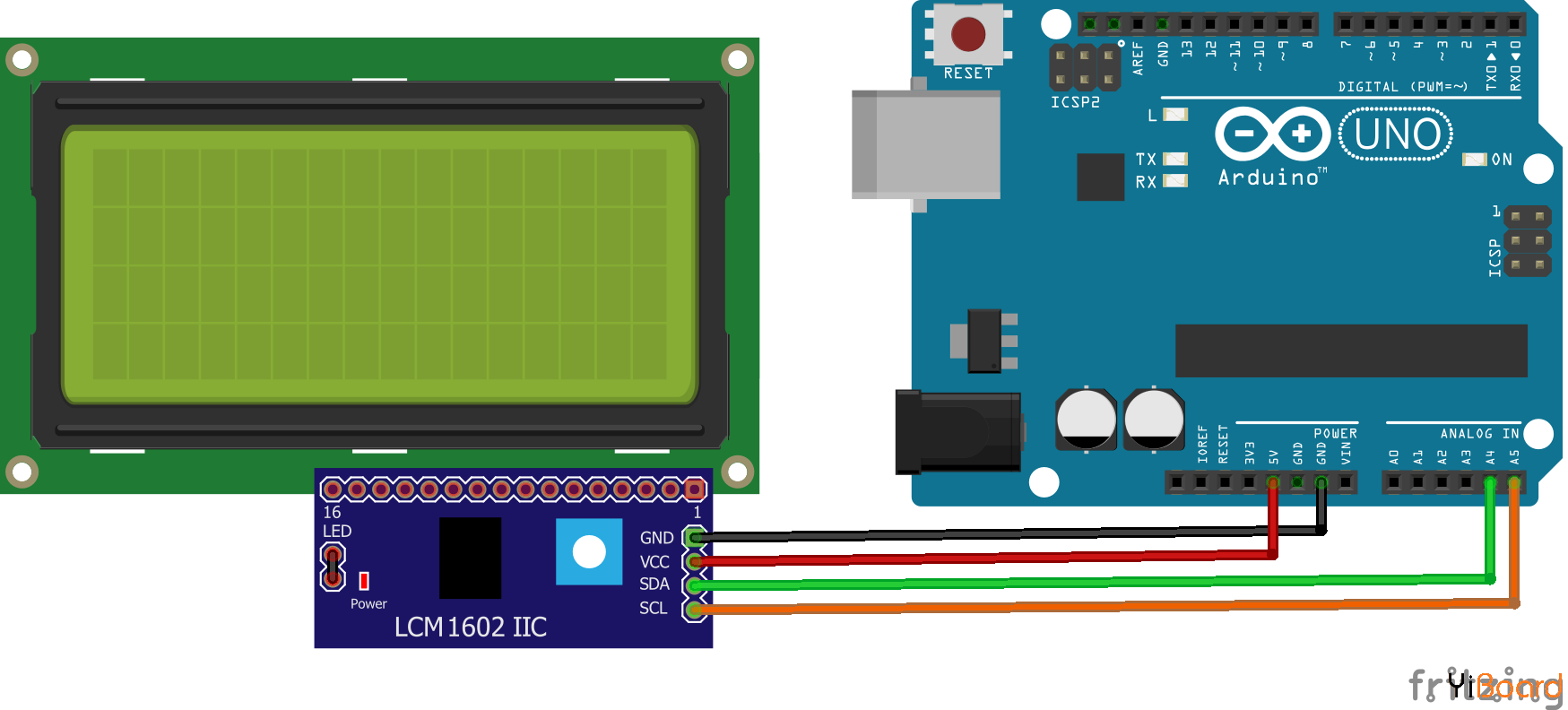

电路

将GND与Arduino的GND连接，将VCC与Arduino上的5V引脚连接，将SDA与A4引脚连接，最后将SCL与A5引脚连接。

代码

首先，我们需要下载显示器的库，其中包括配置和写入显示屏所需的所有函数。您可以在此处找到它。

解压缩该库并将其添加到Arduino库文件夹，然后运行Arduino IDE并复制以下代码。前两行代码包括I2C和LCD库。

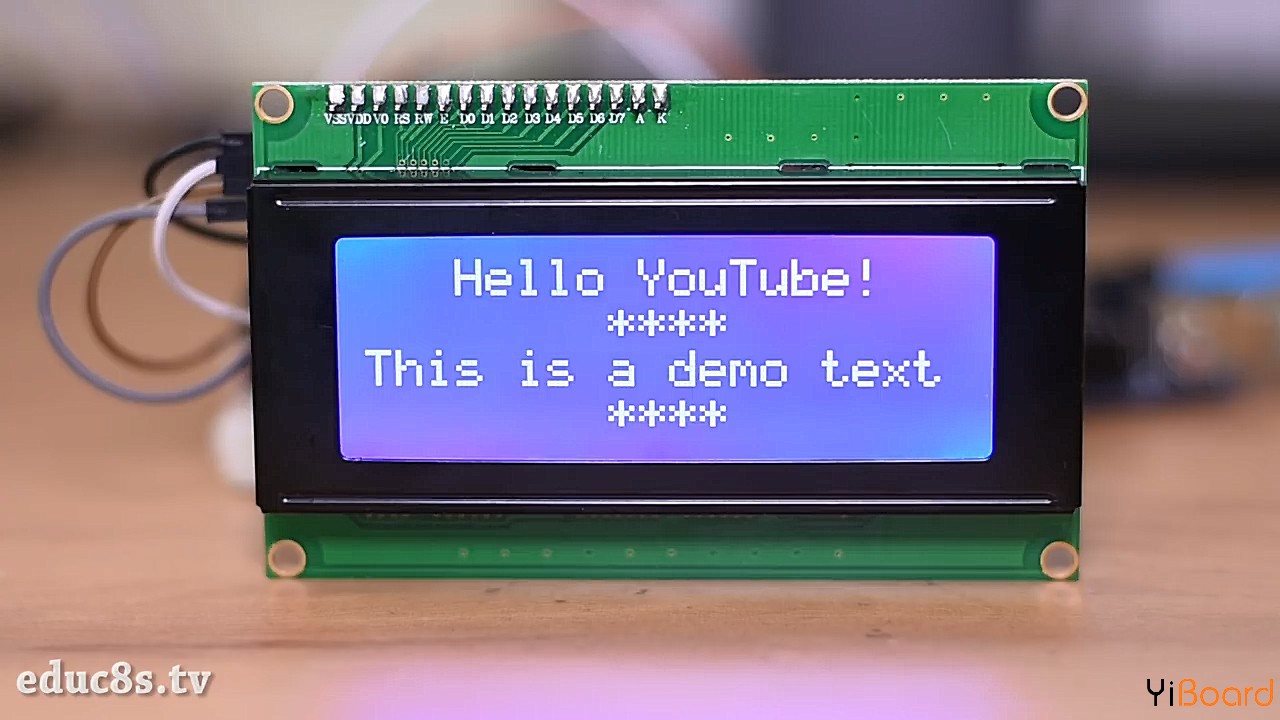

lcd.setCursor(3,0)将LCD的光标设置在指定位置，第一个参数用于列，第二个参数从0开始。 lcd.print(“”)将在当前光标位置打印给定的文本，请注意，溢出的字符将被丢弃。

1. //Written by Nick Koumaris

2. //info@educ8s.tv

3. //educ8s.tv

4. #include <Wire.h>

5. #include <LiquidCrystal_I2C.h>

6. LiquidCrystal_I2C lcd(0x27, 2, 1, 0, 4, 5, 6, 7, 3, POSITIVE);  // Set the LCD I2C address

7. void setup()

8. {

9.   lcd.begin(20,4); // Initialize LCD

10.   lcd.setCursor(3,0); // Set the cursor at the 4th column and 1st row

11.   lcd.print("Hello YouTube!");

12.   lcd.setCursor(8,1);  // Set the cursor at the 9th column and 2nd row

13.   lcd.print("****");

14.   lcd.setCursor(0,2);  // Set the cursor at the 1st column and 3rd row

15.   lcd.print("This is a demo text");

16.   lcd.setCursor(8,3);  // Set the cursor at the 9th column and 4th row

17.   lcd.print("****");

18. }

19. void loop()

20. {

21.

22. }

复制代码

在液晶显示屏上打印日期和时间

现在，我们将使用带有LCD的RTC模块来打印当前日期和时间，每个日期和时间都排成一行，并在其周围带有虚线边框。

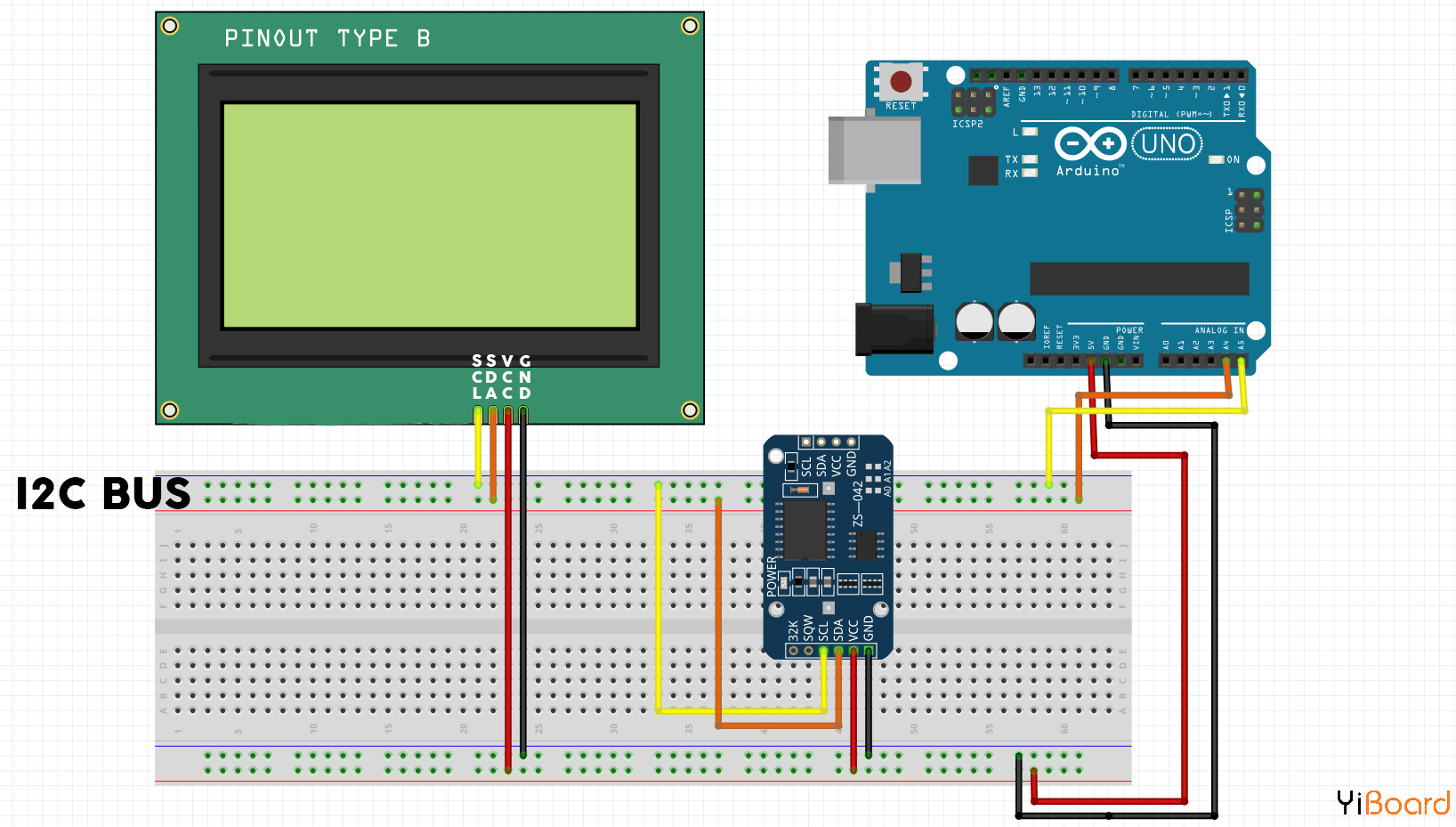

电路

在这里，我们将使用一块小面包板连接RTC模块，并通过Arduino的I2C引脚（A4和A5）进行显示。 SCL引脚与模拟5引脚相连，SDA引脚与模拟6引脚相连。面包板的顶部导轨用作I2C总线，而底部的导轨则是电源总线，将显示器和RTC模块都连接到5 V和GND引脚，现在电路已准备就绪。

代码

在开始之前，我们必须下载RTC库并设置其时间。所需的库可在github上找到。下载它并将其解压缩到Arduino库文件夹，然后打开Arduino IDE，然后从示例中从DS1307库中选择“ setTime”。最后在RTC模块与Arduino连接时上传它，并将其时间设置为计算机时间。

除了setup和loop函数外，我们还将创建其他四个函数来组织代码。由于框架的角和垂直线是特殊字符，因此我们必须手动创建它们。因此，我们将使用一个函数来创建它们，并使用另一个函数在LCD上打印它们。在loop函数中，将从实时时钟模块读取时间，并使用自定义函数针对时间和日期将其打印到LCD。现在，让我们描述一下代码的每个部分。

首先，我们必须包括三个库：I2C、LCD和RTC，然后设置LCD地址。 在setup函数中，将初始化显示，然后我们将调用createCustomCharacters()函数并进行打印。

1. #include <Wire.h>

2. #include <LiquidCrystal_I2C.h>

3. #include <DS1307RTC.h>

4. LiquidCrystal_I2C lcd(0x27, 2, 1, 0, 4, 5, 6, 7, 3, POSITIVE);  // Set the LCD I2C address

5. void setup()

6. {

7.   lcd.begin(20,4);

8.

9.   createCustomCharacters();

10.

11.   printFrame();

12. }

复制代码

每个字符的宽度可以是5像素长，高度可以是8像素。 因此，要创建自定义字符，我们需要创建一个新的字节。 我们需要5个字符，垂直线和四个角。 黄色图案显示了如何在LCD上显示字符。

在createCustomCharacters()函数内部，我们调用了lcd.createChar(＃,byte array)函数。 LCD最多支持8个自定义字符，编号从0到7。它将在第一个参数中将索引分配给字节数组给定的字符。 要打印此字符，我们可以使用lcd.write(byte(＃))函数。

1. byte verticalLine[8] = {

2.   B00100,

3.   B00100,

4.   B00100,

5.   B00100,

6.   B00100,

7.   B00100,

8.   B00100,

9.   B00100

10. };

11. byte char2[8] = {

12.   B00000,

13.   B00000,

14.   B00000,

15.   B11100,

16.   B00100,

17.   B00100,

18.   B00100,

19.   B00100

20. };

21. byte char1[8] = {

22.   B00000,

23.   B00000,

24.   B00000,

25.   B00111,

26.   B00100,

27.   B00100,

28.   B00100,

29.   B00100

30. };

31. byte char3[8] = {

32.   B00100,

33.   B00100,

34.   B00100,

35.   B00111,

36.   B00000,

37.   B00000,

38.   B00000,

39.   B00000

40. };

41. byte char4[8] = {

42.   B00100,

43.   B00100,

44.   B00100,

45.   B11100,

46.   B00000,

47.   B00000,

48.   B00000,

49.   B00000

50. };

51. void createCustomCharacters()

52. {

53.   lcd.createChar(0, verticalLine);

54.   lcd.createChar(1, char1);

55.   lcd.createChar(2, char2);

56.   lcd.createChar(3, char3);

57.   lcd.createChar(4, char4);

58. }

复制代码

现在，准备好字符后，我们就可以打印框架了。

此函数非常简单，它使用lcd.setCursor(＃,＃)移动光标，并使用lcd.print(“”)打印给定的字符串。 该函数将打印顶部和底部水平线，然后打印其他自定义字符。

1. void printFrame()

2. {

3.   lcd.setCursor(1,0);

4.   lcd.print("------------------");

5.   lcd.setCursor(1,3);

6.   lcd.print("------------------");

7.   lcd.setCursor(0,1);

8.   lcd.write(byte(0));

9.   lcd.setCursor(0,2);

10.   lcd.write(byte(0));

11.   lcd.setCursor(19,1);

12.   lcd.write(byte(0));

13.   lcd.setCursor(19,2);

14.   lcd.write(byte(0));

15.   lcd.setCursor(0,0);

16.   lcd.write(byte(1));

17.   lcd.setCursor(19,0);

18.   lcd.write(byte(2));

19.   lcd.setCursor(0,3);

20.   lcd.write(byte(3));

21.   lcd.setCursor(19,3);

22.   lcd.write(byte(4));

23. }

复制代码

如前所述，loop函数将每秒获取当前时间和日期，并在显示屏上刷新它们。 首先，我们定义一个具有当前时间数据的时间元素“ tm”，然后，如果时间正确并且RTC模块可以正常工作，则将打印时间和日期。

我们可以添加一些说明，以便在DS1307停止或出现故障时，我们可以点亮LED来指示问题。 循环将等待1秒钟，然后再开始下一次迭代。

1. void loop()

2. {

3.    tmElements_t tm;

4.   if (RTC.read(tm)) {

5.     printDate(5,1,tm);

6.     printTime(6,2,tm);

7.

8.   } else {

9.     if (RTC.chipPresent()) {

10.       //The DS1307 is stopped. Please run the SetTime

11.     } else {

12.       //DS1307 read error! Please check the circuitry

13.     }

14.     delay(9000);

15.   }

16.   delay(1000);

17. }

复制代码

PrintTime函数使用三个参数，列和行将在其中打印时间，以及time元素。 lcd.print(tm.Hour)将打印小时，然后如果分钟和秒小于10，我们将在左侧添加0。 并且使用相同的方法来打印日期。

1. void printTime(int character,int line, tmElements_t tm)

2. {

3.   String seconds,minutes;

4.   lcd.setCursor(character,line);

5.   lcd.print(tm.Hour);

6.   lcd.print(":");

7.   if(tm.Minute<10)

8.   {

9.     minutes = "0"+String(tm.Minute);

10.     lcd.print(minutes);

11.   }else

12.   {

13.     lcd.print(tm.Minute);

14.   }

15.   lcd.print(":");

16.   if(tm.Second<10)

17.   {

18.     seconds = "0"+String(tm.Second);

19.     lcd.print(seconds);

20.   }else

21.   {

22.     lcd.print(tm.Second);

23.   }

24. }

25. void printDate(int character,int line, tmElements_t tm)

26. {

27.   lcd.setCursor(character,line);

28.   lcd.print(tm.Month);

29.   lcd.print("/");

30.   lcd.print(tm.Day);

31.   lcd.print("/");

32.   lcd.print(tmYearToCalendar(tm.Year));

33. }

复制代码

现在一切准备就绪，将代码上传到Arduino，然后可以欣赏新时钟了。 您可以在下面的附件中找到完整的Arduino草图和库。 RTC.zip (946 Bytes, 下载次数: 19)

2020-10-3 12:48 上传

点击文件名下载附件
