在“深入研究ARM Cortex M33内核”系列的上一篇文章中，我决定探索LPC55S69-EVK的扩展功能。该开发板具有三个扩展端口（PMOD、Arduino Duo、Mikroe click），我选择了Mikroe扩展端口。为什么？仅仅是因为我在Hexiwear项目中使用过这些电路板。

而且由于本月我一直在做一些和AWS IOT相关的工作，因此希望将LPC55S69-EVK连接到办公室WiFi网络。我知道用于lpcxpresso55s69 2.6.3版的MCUXpresso SDK具有一个名为qca_demo的内置WiFi示例，因此我今天研究wifi功能。

该WiFi示例支持三个WiFi扩展板，我选择了Mikroe WiFi 10 click扩展板。型号是MIKROE-3432，可以从各大经销商购买。

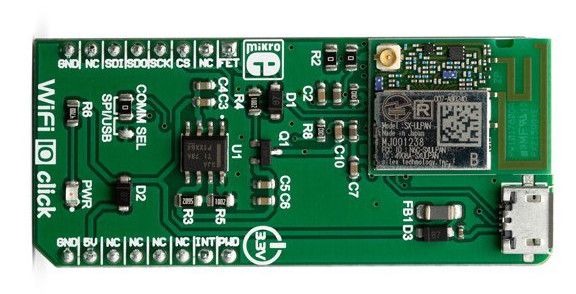

Mikroelektronika公司的的WiFi 10 click扩展板

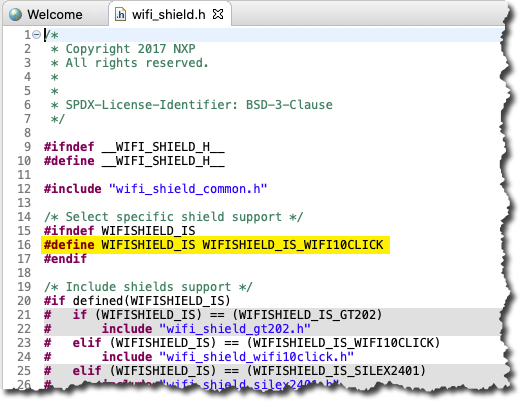

将扩展板插入到LPC55S69-EVK，然后使用SDK Import向导将qca_demo项目导入MCUXpresso IDE，非常简单实现。使用的是MCUXpresso IDE v11.0.1和SDK v2.6.3。将开发板连接到我的办公室WiFi网络上也非常容易实现。开箱即用的qca_demo示例是为其他扩展板制作的。依此类推（按照readme.txt文件中的指南进行项目操作），我修改了头文件wifi_shield.h，使用#define定义WIFI 10 CLICK扩展板：

将qca_demo项目设置为使用Mikroe WiFi 10扩展板。

该演示程序还经过硬编码，以支持特定的WiFi SSID和必要的密码。它在main.c源模块中设置，当然有必要针对办公室WiFi网络进行修改。再次使用#defines进行配置：

为qca_demo项目配置硬编码的SSID和密码。

好了，以上就是启动和运行WiFi所需的内容！该项目在不经过优化的情况下，通过调试版本构建了约140 KB（.text部分）和约25 KB的RAM（.bss部分）的代码，并通过UART构建了调试控制台。它通过LPC55S69-EVK上内置的LPC-LINK2调试器下载到板上，并且在运行时，qca_demo通过UART设置了命令行界面（“ CLI”）。

项目中的readme.txt文件定义了CLI所实现的命令。这是开发板上列出命令的一些输出，以及我运行“ s”扫描命令后主板上的输出。开发板报告了两个WiFi网络，其中一个是我的办公室网络Ozymandias24。

由qca_demo示例项目实现的CLI命令

命令序列“ s”、“ c”、“ d”将扫描、连接，然后办公室WiFi接入点通过DHCP获得IP地址。此后，演示演示了一些常见的“互联网”协议，例如“ p” IMCP回显请求，“ g”在端口80上的HTTP Get请求和“ R” DNS解析。

通过本文可以快速轻松地将这款开发板连接到WiFi网络。感谢恩智浦和Mikroelektronika做的工作！
