STEVAL-SPIN3201电机驱动器评估板简介

天南地北客

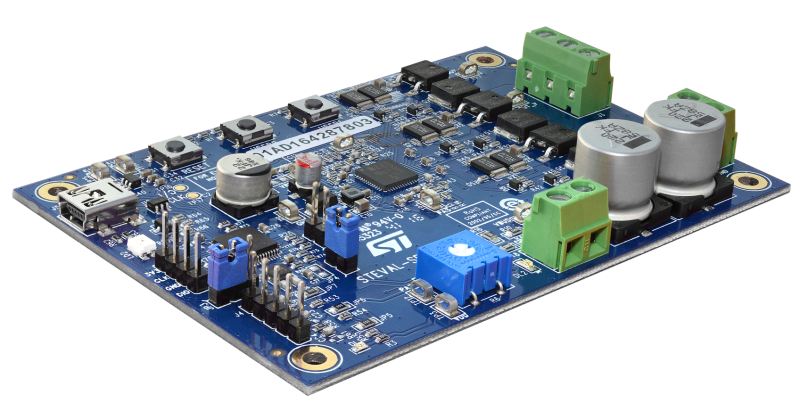

STEVAL-SPIN3201评估板

内嵌STM32微控制器的高级BLDC控制器STSPIN32F0评估板

STMicroelectronics STEVAL-SPIN3201评估板是一款三相无刷直流电机驱动器。 该评估板采用了STSPIN32F0控制器和STD140N6F7 MOSFET。STEVAL-SPIN3201 为实现低压电机驱动应用提供了一个既经济实惠又易于使用的解决方案。 这些应用包括风扇、无人机和电动工具。 该评估板设计用于传感器或无传感器矢量控制 - 具有3分流检测的FOC算法。

主要功能

●    从 8V 到 45V 的输入电压

●    输出电流高达 15 A

●    基于 STD140N6F7 MOSFET 的功率级评估板

●    内嵌3.3V 降压稳压器

●    内嵌12V LDO稳压器

●    3 分流电流检测

●    数字霍尔传感器和编码器输入

●    过流比较器

●    总线电压检测

●    完全支持 STM32 PMSM FOC软件开发套件 (STSW-STM32100）

●    板载ST-LINK/V2-1仿真器

●    用户接口简单，带按钮和微调开关

●    符合 RoHS标准

技术资料

1.  STEVAL-SPIN3201评估板：http://www.stmicroelectronics.co ... teval-spin3201.html

2.  简介：DB3094: Advanced BLDC controller with embedded STM32 MCU evaluation board

3.  STEVAL-SPIN3201评估板入门指南：UM2152: Getting started with the STSPIN32F0 FOC Firmware Example STSW-SPIN3201

4.  原理图，PDF格式：STEVAL-SPIN3201 schematics

该评估板可以在贸泽电子购买（链接地址），价格约为500 RMB。
