STM32746G-EVAL评估板中文用户手册

@一板网

UM1902用户手册

STM32F746NG微控制器评估板

简介

STM32F746G-EVAL评估板是用于评估意法半导体基于ARM Cortex-M7内核的STM32F746NGH6微控制器的完整演示和开发平台。该微控制器具有4个I2C、6个SPI（其中3个可复用为单工I2S）、SDMMC、4个USART、4个UART、2个CAN、3个12位的ADC、2个12位的DAC、2个SAI、8到14位数码相机模块接口、内置320+16+4K字节的SRAM及1M字节的Flash、USB高速OTG、USB全速OTG、以太网MAC、FMC接口、四通道SPI接口、JTAG调试支持。该评估板可以作为参考设计用于用户应用程序的开发，但是它不能被认作为一个最终的应用产品。

评估板上全面的的硬件功能，有助于评估几乎所有的外设（USB高速OTG、USB全速OTG、以太网、电机控制、CAN、microSD卡、USART、音频DAC和ADC、数字麦克风、红外、RF-EEPROM、SRAM、Nor Flash闪存、SDRAM、四通道SPI Flash存储芯片、带有电容式触控面板的5.7寸TFT-LCD等），并且开发自己的应用程序。 扩展接口使其能够根据具体应用方便地连接扩展板或者子板。

集成的ST-LINK/V2-1提供了一个STM32微控制器的嵌入式在线调试器和编程器。

图1. STM32746G-EVAL评估板

woshi_ziyu

1 特征

• STM32F746NGH6微控制器，带有1 MB的闪存和320+4 KB的RAM

• 六种5V电源供电选项：

    – 电源插孔

    – ST-LINK/ V2-1 USB接口

    – 用户USB HS接口

    – 用户USB FS1接口

    – 用户USB FS2接口

    – 子板

• SAI音频DAC，立体声音频插孔，支持带麦克风的耳机

• 立体声数字麦克风，用来连接外部扬声器音频插孔连接器

• 2G字节（或更大）的SDMMC接口microSD卡

• I2C兼容串行接口的RF-EEPROM

• RS232通讯

• IrDA收发器

• JTAG/SWD和ETM跟踪调试支持

• 内置ST-LINK/ V2-1

• 兼容IEEE-802.3的以太网连接器

• 相机模块

• 8Mx32bit SDRAM，1Mx16bit SRAM和8Mx16bit Nof Flash闪存

• 512Mb四通道SPI Nor Flash闪存

• 5.7英寸640×480像素的TFT彩色液晶触摸屏

• 四方向控制和选择的操纵杆

• 复位，唤醒/篡改或按键

• 4个彩色用户LED

• 用于子板或包装板的扩展连接器和内存连接器

• USB OTG HS和FS Micro-AB连接器

• 带备用电池的RTC

• 标准CAN2.0 A / B的接口

• 电位器

• 电机控制接口

2  演示软件

为便于在单机模式下演示器件的外设端口，演示软件预装在STM32F746NGH6 MCU的闪存。了解更多信息并下载最新版本，请参阅www.st.com的STM32746G-EVAL演示软件。

3  订货代码

要订购STM32F746NGH6微控制器的评估板 ，请使用订购代码：STM32746G-EVAL2。

4  交货建议

第一次使用评估板之前，需要一些验证，以确保在运输过程中没有被损坏，并且没有部件被拔掉或丢失损坏。当板卡从塑料袋中取出，检查有无组件留在袋中。

需要验证的主要元件：

• 25MHz晶振（X1）和25MHz晶振（X4），可能由于冲击已经从插座上掉落。

• microSD卡，可能已从连接器CN16（板右侧）弹出。

• 双接口EEPROM板（ANT7-M24LR-A），它可能已经从连接器CN2（电路板的左上角）被拔掉

注意： 如果电池使用不正确的替换，有爆炸的危险。

woshi_ziyu

5  硬件布局和配置

STM32F746G-EVAL评估板是基于STM32F746NGH6（216脚TFBGA封装）设计。硬件结构框图（见图2）说明了STM32F746NGH6和外设之间的连接关系（SDRAM、SRAM、Nor Flash内存、四通道SPI Flash闪存、相机模块、彩色液晶显示器、USB OTG连接器、电机控制接口、USART、IrDA、以太网、音频、CAN、RF-EEPROM、Micro SD卡、Arduino Uno和嵌入式ST-LINK）。

图2.硬件结构框图

图3将有助于在实际发现板中找到这些功能。

图3. STM32746G-EVAL评估板布局

woshi_ziyu

5.1 ST-LINK/V2-1嵌入式工具

STM32746G-EVAL评估板集成了ST-LINK/V2-1编程和调试工具。与ST-LINK/V2相比变化如下:

ST-LINK/V2-1支持的新特性：

•  USB软件重新枚举

•  在USB虚拟COM串口

•  在USB大容量存储接口

•  USB电源管理需求USB端口提供超过100mA的电流

ST-LINK/V2-1不再提供支持这些功能：

• SWIM接口

欲了解有关V2和V2-1之间的调试和编程功能的所有基本信息，请参考ST-LINK/ V2用户手册（UM1075）。

注意: 在默认情况下，ETM只能工作在50MHz的时钟，因为ETM信号与其他外设共用。如果需要更好性能的ETM（84 MHz/98 MHz)，必须除去R31、R34、R35、R37、R39、R247、SB4、SB16、SB18，减少ETM信号的残余部分。在这种配置下，SAI、以太网和相机不起作用，而且NOR闪存和SRAM的地址上A18会被限制。

5.1.1 驱动

ST-LINK/V2-1需要一个专用的USB驱动程序，可以在www.st.com找到适用于Windows 7和8。在Windows XP中ST-LINK/ V2-1驱动程序需要在使用ST-LINK/V2-1之前安装了WinUSB（可以从Microsoft网站找到或者包含在用于XP ST-LINK/V2的USB驱动程序）。

当STM32746G-EVAL评估板需要一个板在安装驱动程序之前连接到PC时，在PC的设备管理器中一些STM32746G-EVAL接口有可能显示为“未知设备”。在这种情况下，用户必须安装的驱动程序文件，并从设备管理器更新连接设备的驱动程序。

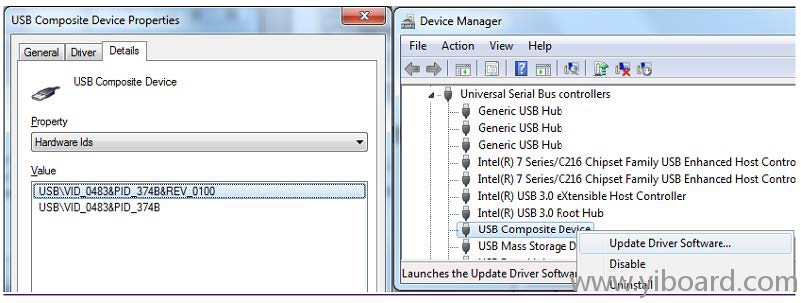

注:推荐使用“USB Composite Device”进行全面修复。

图4. USB复合设备

5.1.2 ST-LINK/V2-1更新固件

ST-LINK/V2-1集成了一个固件升级机制用于通过USB端口进行原位升级。由于固件在STLINK/V2-1的产品周期内发生变化（比如新的功能、bug修复、支持新的微控制器家族），推荐在开始使用STM32746G-EVAL评估板时，且周期性的访问www.st.com，以便保持最新的固件版本。
