感谢Henry Choi做出的贡献。

在我的大部分职业生涯中，只使用到一些超级昂贵的芯片；坦白地说我已经厌倦了。 最近，我换了一个行业，并且在Jawbone学习了很多关于无线/可穿戴消费电子的知识。 最近我一直在为一个刚开始的爱好项目寻找一个便宜的带USB功能的微控制器，并决定尝试使用STM32L0或STM32F0系列。 STM32L052xx具有64/32 KB闪存和8 KB SRAM，并提供32引脚QFN封装。 但STM32F042xx的封装更小，具有32/16 KB闪存、6 KB SRAM和低至20引脚（TSSOP）的封装。 我买了nucleo-l053r8开发和nucleo-f042k6开发板（我现在已经收集了有STM32 L0、L1、L4、F0、F4和F7系列开发板）。

闪烁NUCLEO-32开发板的用户LED

对于STM32F0系列，超低功耗并不是一个首要的标准，更多的是面向消费者/玩具市场。所以我使用NUCLEO-F042开发板开始实验。

您可以在硬件框图中看到，紧邻micro-USB连接器（在下图的顶部）的三色LED封装是ST-Link指示灯，微控制器不能直接访问它。 在下图底部的2个LED灯中，绿色LED（右侧）是LD3，微控制器可以通过PB3引脚（nucleo32开发板上的D12引脚）进行控制 。

要从GNU ARM Eclipse CDT环境中闪烁这个LED灯（我可以使用Keil uVision，因为闪存只有32 KB - 但我更熟悉Eclipse CDT 环境），使用GNU ARM Eclipse插件的STM32F0xx C / C ++项目模板创建了一个新的C项目，如下所示。

在下一个屏幕中，我选择了STM32F042芯片系列，以及正确的闪存和RAM大小（分别为32和6）。 时钟名义上是一个外部时钟源的速度，但在这种情况下，比较混乱，因为这个开发板没有外部OSC，你可以看到在上面的框图。 我计划使用8 MHz内部（片上）RC时钟源（乘以6x至48 MHz），如下所示，因此我在“Clock (Hz)”文本框输入8000000。

在剩余的选项中，我勾选了“Use newlib nano”，以充分利用代码空间。

在Eclipse使用OpenOCD调试项目（您必须下载/编译OpenOCD，因为Eclipse OpenOCD插件似乎没有它的可执行文件），需要进行几个设置。 可以在 Preferences --> Run/Debug - > OpenOCD中进行Eclipse设置。 目前，它只包括可执行文件名和路径。 还需要告诉项目的调试配置选项开发板使用哪个OpenOCD配置文件，如下所示。

经过这一切，“Blinky”项目起初时并没有闪烁，因为开发板的引脚分配不正确。 在自动生成的BlinkLed.h中，我将端口和引脚更改为PB3，如下所示。

1. // Port numbers: 0=A, 1=B, 2=C, 3=D, 4=E, 5=F, 6=G, ...

2. #define BLINK_PORT_NUMBER               (1)

3. #define BLINK_PIN_NUMBER                (3)

复制代码

随着绿色LED现在闪烁，我继续将此固件转换为一个USB HID设备。

在STM32CubeMX中生成USB HID固件代码

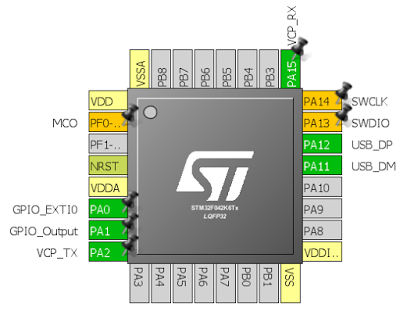

CubeMX GUI可以分配引脚功能并生成USB的代码。 开始时，我只需要在Pinout浏览窗口中启用USB FS 2.0功能。 我还想测试通过按键进行USB远程唤醒，所以将PA0分配到EXTI0，你可以在引脚分布视图看到：

在开发过程中，可以在示波器上观察的测试点是超级有用的，所以我将PA1分配给GPIO输出。 我认为SWD半主机通讯速度太慢了，所以我改用UART2来输出SW跟踪消息。 在8位采样位过采样时，我可以从这个外设输出6M的波特率，但是我的FT232R USB到串行转换芯片只能达到3 Mbit / s，所以我将外设限制到3 Mbps，如下图所示。

如果要使用uint8_t类型作为跟踪传输，则必须将字长增加到8位（不算奇偶校验位）。 如果使用NUCLEO开发板板，ST-Link VCOM端口，其在Windows计算机显示一个COMx设备，使用其VCOM端口，是一个更好的方式 - 虽然我不知道它最大支持多少波特率。

然后我通过menu --> Project --> Generate code生成代码。 我必须复制（并在必要时替换）一些文件到我刚刚在上一节中创建的Blinky项目，通过拖放将文件放到Eclipse项目浏览器中。

    ●    Inc / * - > include /

    ●    Src / *→src /。删除现有的Timer.c和Blink.c，因为我们不会再使用闪烁LED了。

    ●    Drivers/ STM32F0xx_HAL_Driver / Inc / *（包括Legacy /文件夹） - > system / include / stm32f0-stdperiph /。注意，HAL头在名称中有“_hal_”。

    ●    Drivers/ STM32F0xx_HAL_Driver / Src / * - > system / src / stm32f0-stdperiph /。删除现有的源文件（名称中没有“_hal_”的源文件），因为现在不需要它们了。

    ●    Drivers/ CMSIS / Device / ST / STM32F0xx / Include / *.h - > system / include / cmsis /

    ●    Drivers/CMSIS/Device/ST/STM32F0xx / Source/Templates /system_stm32f0xx.c - > system / src / cmsis /

    ●    Drivers/CMSIS/Device/ST/STM32F0xx/ Source/ Templates/ gcc / startup_stm32f042x6.s - > system / src / cmsis / startup_stm32f042x6.S。扩展名从“.s”更改为“.S”是必需的，因为Eclipse CDT希望汇编文件扩展名为“.S”。

    ●    Middleware / ST / STM32_USB_Device_Library / Core / Inc / * - > include /

    ●    Middleware / ST / STM32_USB_Device_Library / Core / Src / * - > src /

    ●    Middleware / ST / STM32_USB_Device_Library / Class / CustomHID / Inc / * - > include /

    ●    Middleware / ST / STM32_USB_Device_Library / Class / CustomHID / Src / * - > src /

USB中间件文件是必需的，因为我想使用ST的USB中间件。 最初，我试图将文件夹Middlewares / ST / STM32_USB_Device_Library /复制到项目根目录，但是GNUARMeclipse项目模板不会为我复制的STM32_USB_Device_Library文件夹生成递归构建规则。 图像我将切换到一个Makefile到最后，我只是通过将源单独复制到现有的include /和src /文件夹。

CPP文件需要芯片定义，所以我在项目属性中添加了一个新的符号“STM32F042x6” - > C / C ++ Build - > Settings - > Cross ARM C Compiler - > Preprocessor to all build configurations（Debug and Release） 。通过这个更改，项目再次构建，我可以从调试器运行FW。 但由于我没有焊接USB接口，并不会发生什么事情。 很容易焊接USB接口，最耗时的部分是找出D + / D-引脚（3和2，它们在USB标准A型连接器的中间；引脚1是Vbus，当你直看电缆的时候在连接器的右手边）。

我将D-连接到PA11（NUCLEO开发板CN3的14脚），将D +连接到PA12（CN3的5脚）。 当需要从Vbus为原型提供电源时才会连接Vbus线缆我。 现在我应该能够将这个FW连接到主机PC，但在我使用USB HID之前，插入SW跟踪库到项目中 - 因为我预计第一次时他不能正常工作。
