分享一个STM32F746 DISCO探索板的3D模型 [复制链接]

qrcode

3D模型 电路板 工程 网站 制作

查看: 18937 | 回复: 0

woshi_ziyu
发表于: 2016-3-22 11:34:52 | 显示全部楼层
楼主

在ST官网的32F746GDISCOVERY页面介绍中提供了该探索板的几乎全部的Altium工程，包含原理图文件，但是并没有提供该探索板的.pcbdoc文件。如果提供了整个Altium的PCB文件的话，只需要使用File -> Export -> STEP 3D就能导出整个电路板的3D模型了。

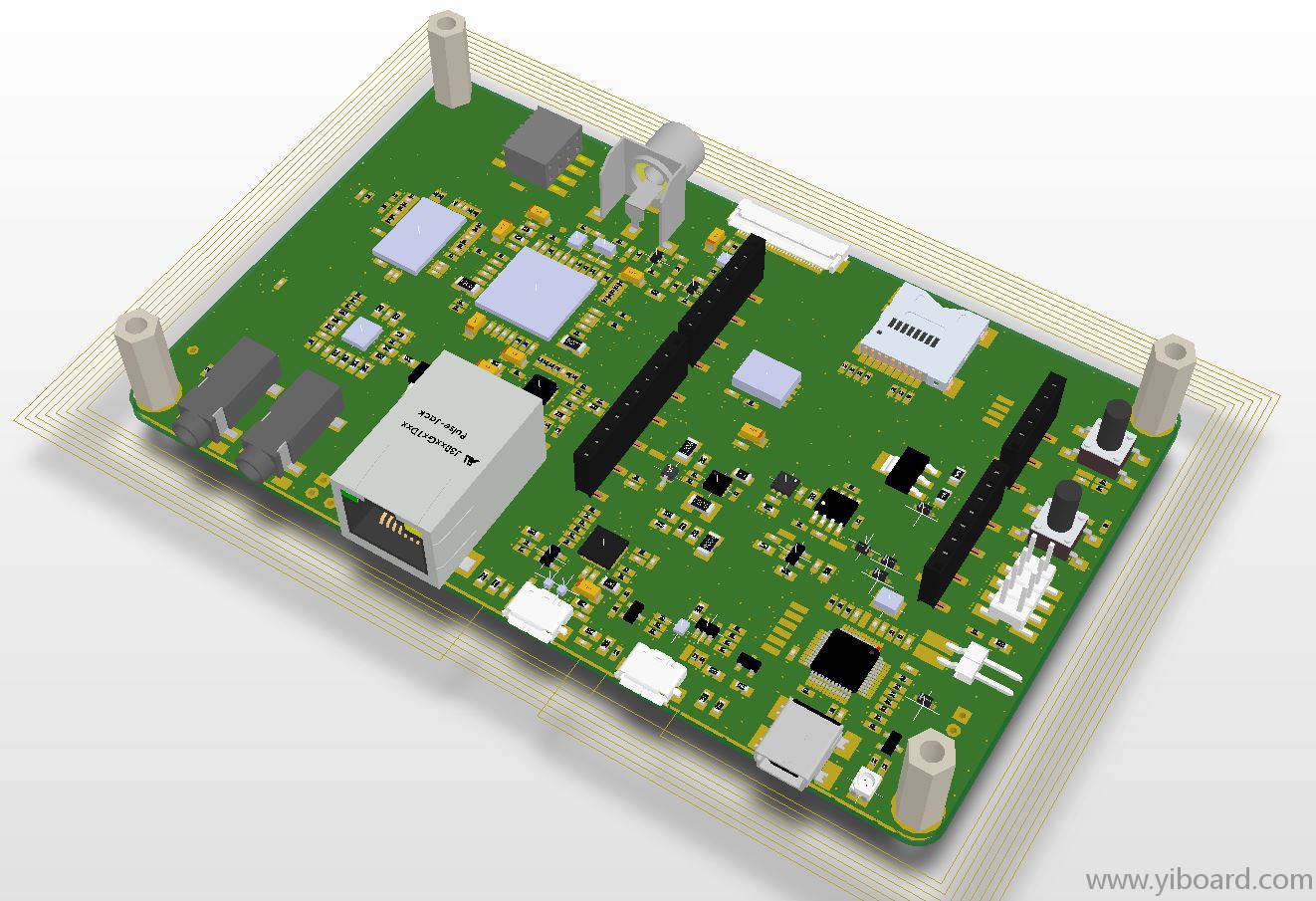

在grabcad网站上Marko使用自己的3D模型元件制作了STM32F746 DISCO探索板的3D模型，下面是效果图，做的很漂亮吧。



该3D模型的STEP文件：MB1191B-V14
