在各种测试台中，会看到一些显示电流、电压的模块，这些模块多数采用多位数码管。在本文中，我们将主要介绍如何基于Arduino开发板使用TM1637显示模块。

TM1637显示模块简介

该显示模块基于TM1637驱动器，是一种4位七段显示模块，可显示各种输出。它仅使用两个引脚（SCL和SDA）与微控制器通信。TM1637显示模块的芯片允许我们扫描8*2键盘。该模块还提供八种不同的模式来调整显示背景光。此外，它在3.5至5V的电压范围内工作。

TM1637显示模块的引脚分布

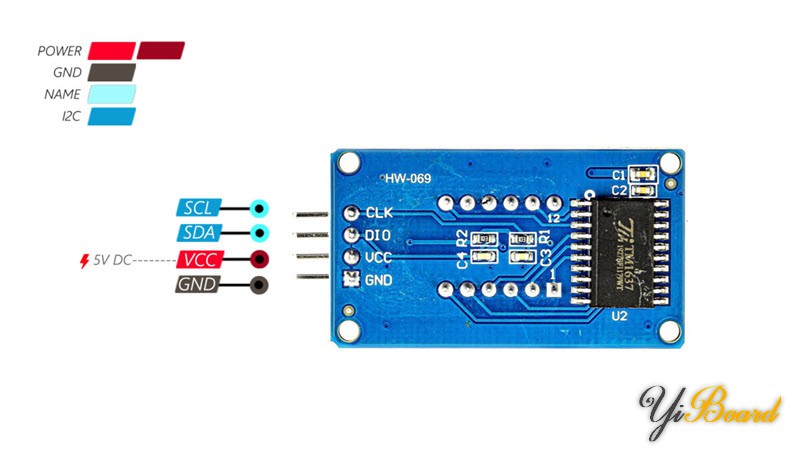

该显示模块有四个引脚，如下图所示：

●    VCC：显示电源（3.3 至 5.5V）

●    GND：接地

●    SLC：I2C数据同步

●    SDA：I2C数据信息

TM1637显示模块与Arduino的硬件连接

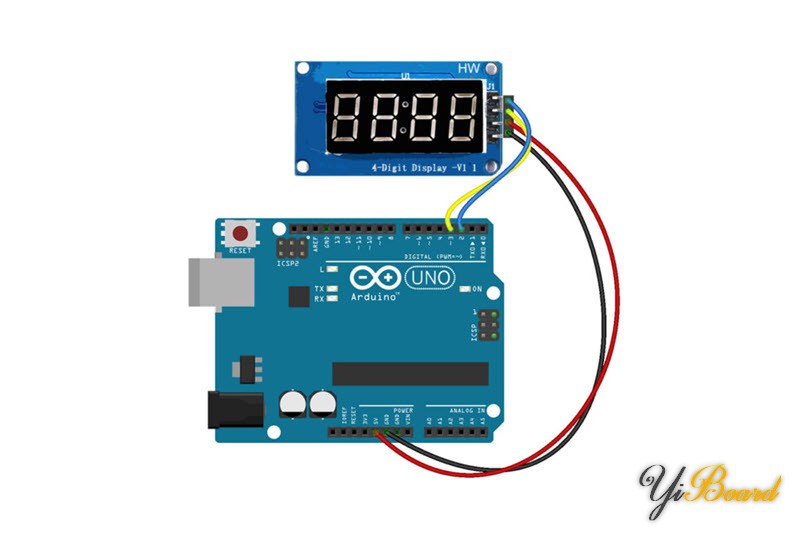

将模块连接到Arduino开发板，如下图所示。

代码

首先将TM1637库安装到您的Arduino IDE上，该库的下载地址：https://github.com/AKJ7/TM1637。

将以下代码上传到您的Arduino开发板。

1. /**

2. * @file basic.ino

3. * @ingroup examples

4. * @brief Basic library usage example

5. *

6. * This example shows how to display different types of values on the display.

7. */

8.

9. /**

10. *

11. * API

12. * class TM1637 {

13. public:

14. static constexpr uint8_t TOTAL_DIGITS = 4;

15. TM1637(uint8_t clkPin, uint8_t dataPin) noexcept;

16. TM1637(const TM1637&) = delete;

17. TM1637& operator=(const TM1637&) = delete;

18. ~TM1637() = default;

19. void begin();

20. inline void init();

21. inline Animator* refresh();

22. template <typename T>

23. typename type_traits::enable_if<

24. type_traits::is_string<T>::value ||

25. type_traits::is_floating_point<T>::value ||

26. type_traits::is_integral<T>::value,

27. Animator*>::type

28. display(const T value, bool overflow = true, bool pad = false, uint8_t offset = 0);

29. Animator* displayRawBytes(const uint8_t* buffer, size_t size);

30. void offMode() const noexcept;

31. void onMode() const noexcept;

32. inline void colonOff() noexcept;

33. inline void colonOn() noexcept;

34. inline Animator* switchColon() noexcept;

35. void clearScreen() noexcept;

36. inline void setDp(uint8_t value) noexcept;

37. inline uint8_t getBrightness() const noexcept;

38. void changeBrightness(uint8_t value) noexcept;

39. void setBrightness(uint8_t value) noexcept;

40. };

41.

42. class Animator

43. {

44. Animator(uint8_t clkPin, uint8_t dataPin, uint8_t totalDigits);

45. void blink(Tasker::duration_type delay);

46. void fadeOut(Tasker::duration_type delay);

47. void fadeIn(Tasker::duration_type delay);

48. void scrollLeft(Tasker::duration_type delay);

49. void off() const;

50. void on(DisplayControl_e brightness) const;

51. void reset(const String& value);

52. void clear();

53. void refresh();

54. }

55.

56. struct DisplayDigit

57. {

58. DisplayDigit& setA();

59. DisplayDigit& setB();

60. DisplayDigit& setC();

61. DisplayDigit& setD();

62. DisplayDigit& setE();

63. DisplayDigit& setF();

64. DisplayDigit& setG();

65. DisplayDigit& setDot();

66. operator uint8_t();

67. }

68. */

69.

70. #include <TM1637.h>

71.

72.

73. // Instantiation and pins configuration

74. // Pin 3 - > DIO

75. // Pin 2 - > CLK

76. TM1637 tm(2, 3);

77.

78. void setup()

79. {

80. tm.begin();

81. tm.setBrightness(4);

82. }

83.

84. void loop()

85. {

86. // Display Integers:

87. tm.display(1234);

88. // delay(1000);

89. //

90. // // Display float:

91. // tm.display(29.65);

92. // delay(1000);

93. //

94. // // Display String:

95. // tm.display("PLAY");

96. // delay(1000);

97. // tm.display("STOP");

98. // delay(1000);

99. }

复制代码

此代码在模块显示两个数字和两个单词。
