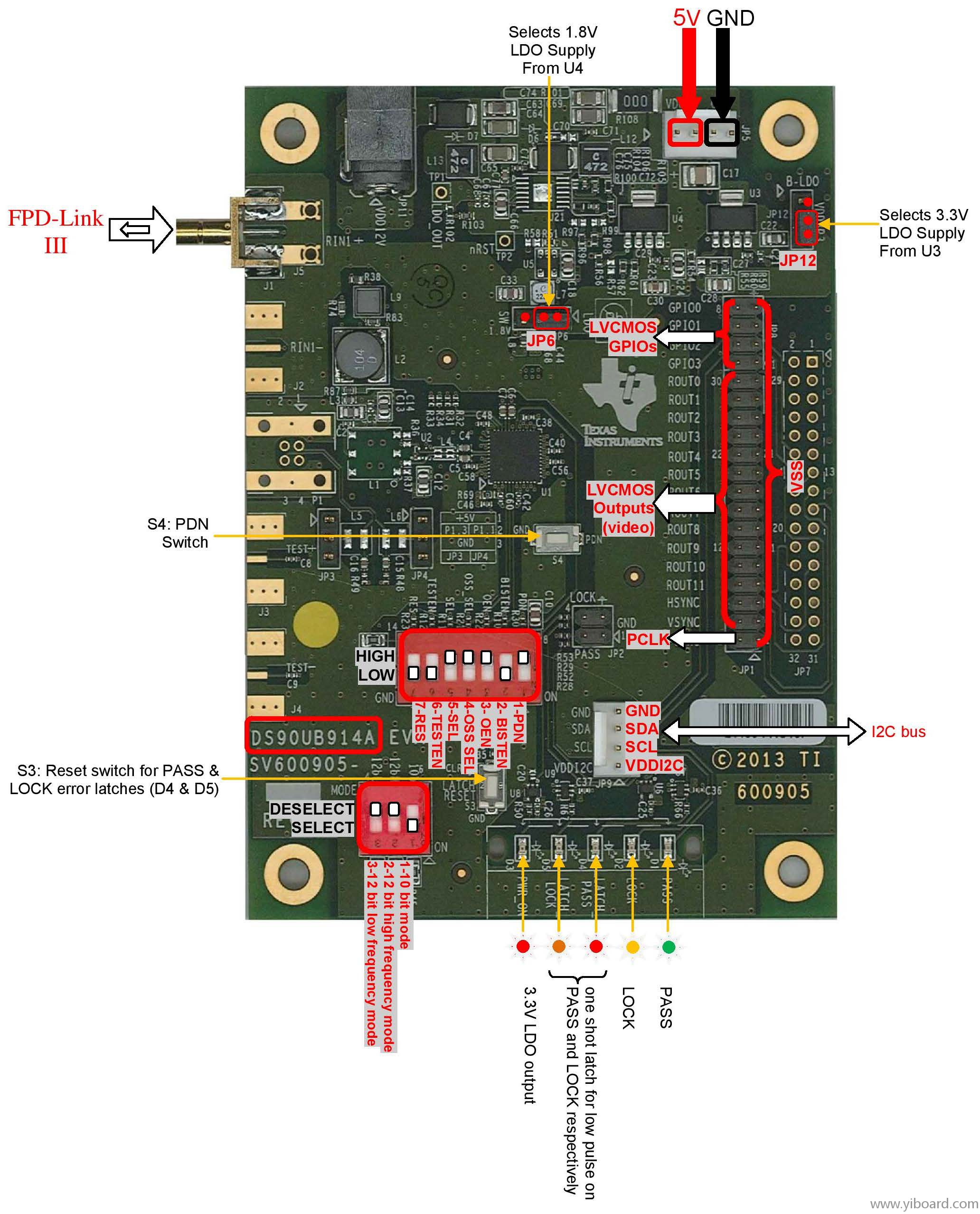

DS90UB913A-CXEVM 和 DS90UB914A-CXEVM REV A评估板（EVM）

特性

10 MHz至100 MHz的输入像素时钟支持

单差分对互连

可编程数据有效载荷：

- 10位有效载荷高达100MHz

- 12位有效载荷高达75 MHz

连续低延迟双向控制串行器/解串器芯片组是针对I2 C支持的接口通道@400 kHz

2：1多路器在两种输入成像仪之间选择

具有DC平衡编码的嵌入式时钟，支持AC耦合器

能够驱动多达25米的屏蔽双绞线

接收均衡器自动适应于电缆损耗的变化

4个专用的通用输入（GPI）/输出（GPO）

LOCK输出报告引脚和AT-SPEED BIST诊断功能，验证链路完整性

1.8V，2.8V或3.3V兼容的串行器并行输入

1.8V单电源

符合ISO10605和IEC61000-4-2 ESD标准

汽车级产品：AEC-Q100二级合格

温度范围 - 40°C至+105°C

小型串行器封装（5mm x 5mm）

EMI/ EMC缓解 - 解串器

- 可编程扩频（SSCG）输出。

- 接收器交错输出

参考设计描述

具有充足的图像和视频处理器的想法对于一些要求高速串行流的应用是一个优势。串行器/解串器芯片组专门针对电子控制单元（ECU）中成像器和视频处理器之间的连接。这些芯片组提供一个FPD-Link III接口、高速正向通道和用于单个同轴电缆或差分对上数据传输的双向控制通道。它也能够驱动需要高达12位像素深度的视频数据和两个沿方向控制通道总线传输的同步信号。 德州仪器的嵌入式时钟技术允许在单个信道进行双向透明全双工通信。

这种单一的串行数据流通过消除并行数据和时钟路径之间的skwe问题简化了PCB走线和电缆上的宽带数据总线传输。
