在本篇文章中，我们将指纹识别传感器与Arduino结合用于生物识别安全系统。我们使用的指纹模块类型为R305指纹扫描仪模块。安全性是我们日常生活中的主要问题，数字锁已成为这些安全系统的重要组成部分。基于指纹传感器的是最安全的门锁系统之一，因为它具有识别和区分每个人的能力，而不会出错。另外，该模块非常小巧，可以保存在任何地方，并具有便携性和较低的功耗，您也可以将其携带到任何地方。

尽管生物识别技术和指纹识别已经以某种基本形式存在了100多年，但随着创客群体的增长，R305指纹模块非常流行。 R305是指纹扫描仪中常用的模块，其核心采用强大的DSP。我们可以使用特定格式的十六进制代码包与之通信。那么，将R305指纹传感器与Arduino、LCD和伺服电机连接。让我们开始吧。

所需的组件

●    Arduino Uno开发板

●    R305指纹模块

●    LED指示灯

●    5V电源

●    连接线

●    伺服电机

●    1602液晶显示屏

●    面包板

R305指纹扫描仪传感器模块

该模块是一个带TTL转UART接口的指纹传感器模块，可通过MAX232 / USB串行适配器直接连接至微控制器UART或PC。用户可以将指纹数据存储在模块中，并可以以1：1或1：N模式配置以识别人员。

指纹模块可以直接与任何微控制器以及Arduino板连接。这种光学生物指纹识别器功能强大，可以嵌入到各种最终产品中，例如门禁系统、考勤系统、保险箱、车门锁系统等。

主要特征

●    集成了图像采集和算法芯片，多合一

●    指纹读取器可以进行二次开发，可以嵌入到各种最终产品中

●    功耗低、成本低、体积小、性能优良

●    专业的光学技术，精密的模块制造技术

●    良好的图像处理能力，可以成功捕获高达500 dpi的图像

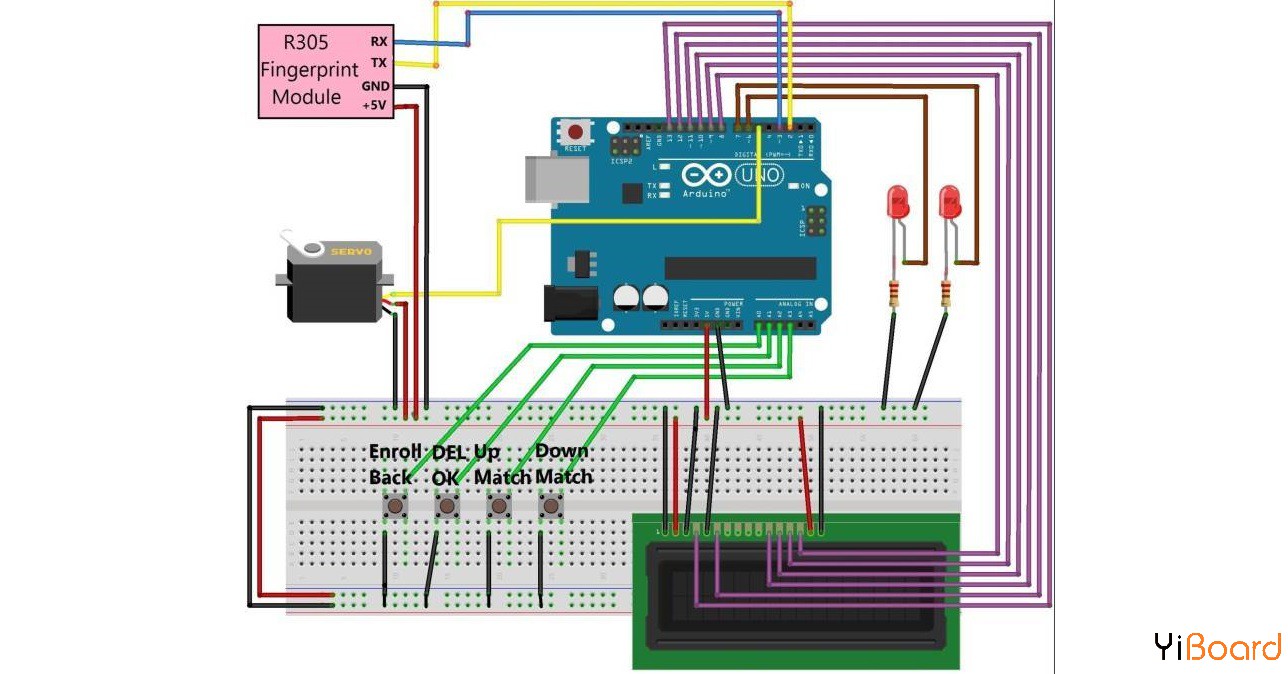

Arduino UNO与指纹传感器的连接电路图

以下是使用Arduino UNO与指纹传感器组成的生物识别安全系统的连接电路图：

Arduino Mega与指纹传感器的连接电路图

以下是使用Arduino Mega与指纹传感器组成的生物识别安全系统的连接电路图：

工作过程说明

基于指纹传感器的生物特征安全系统的工作过程很简易。在该项目中，我们使用了SG90伺服电机，该电机可旋转解锁门。我们使用了2个LED，一个是绿色LED，另一个是红色LED，它们分别表示允许访问和禁止访问。我们已经连接了1602 LCD液晶显示器，无论何时放置或移开手指，打开门或关闭门或手指是否匹配，它都能显示所有内容。

我们使用了4个按钮来控制整个系统。每个按钮的功能是：

1.   登记/后退按钮：用于登记新指纹以及反转后退过程或返回

2.   删除 /OK按钮：此按钮用于删除较早存储的指纹系统，以及将访问权限授予“确定”选项。

3.   向上/匹配按钮：用于在选择用于存储或删除指纹的存储位置时向前移动。

4.   向下/匹配按钮：用于在选择用于存储或删除指纹的存储位置时向后移动。

注册新指纹

要注册新指纹，请单击“注册”按钮。然后使用UP/DOWN按钮选择要存储指纹的存储位置。然后单击确定。按照液晶显示屏上的指示放开手指然后移开。再次放下手指。所以最后您的指纹被存储了。

删除存储的指纹

要删除已经存在的指纹，请单击DEL按钮。然后使用UP / DOWN按钮选择较早存储指纹的存储位置。然后单击确定。所以最后您的指纹被删除了。

用不同的手指检查工作情况

只需单击“匹配”按钮。将手指放在扫描仪上。如果您的指纹匹配，则门将打开，如果不匹配，您将看到液晶显示屏提示“Please! Try Again”。

Arduino源代码

只需复制此代码，然后使用Arduino IDE将其上传到您的Arduino UNO板上即可。在使它工作之前，需要将一些库文件添加到Arduino库。否则代码将无法编译。请使用最新版本的Arduino IDE来编译代码。以下是本文的完整代码： main.rar (1.74 KB, 下载次数: 33)
