使用AD8232和Arduino制作心电图模拟器

风筝

使用Arduino微控制器和AD8232自制心电图模拟器并测量心率！

分析和监测心率的有效方法是通过心电图（ECG）心脏监测系统。在本篇文章中，我们将设置和运行AD8232心率监视传感器，通过向您展示如何将其连接到Arduino UNO以使用Processing创建心跳可视化。

注意：此项目仅用于业余爱好和学习目的；它不能用于代替医疗级心电监护仪或作为专业医疗诊断的替代品。

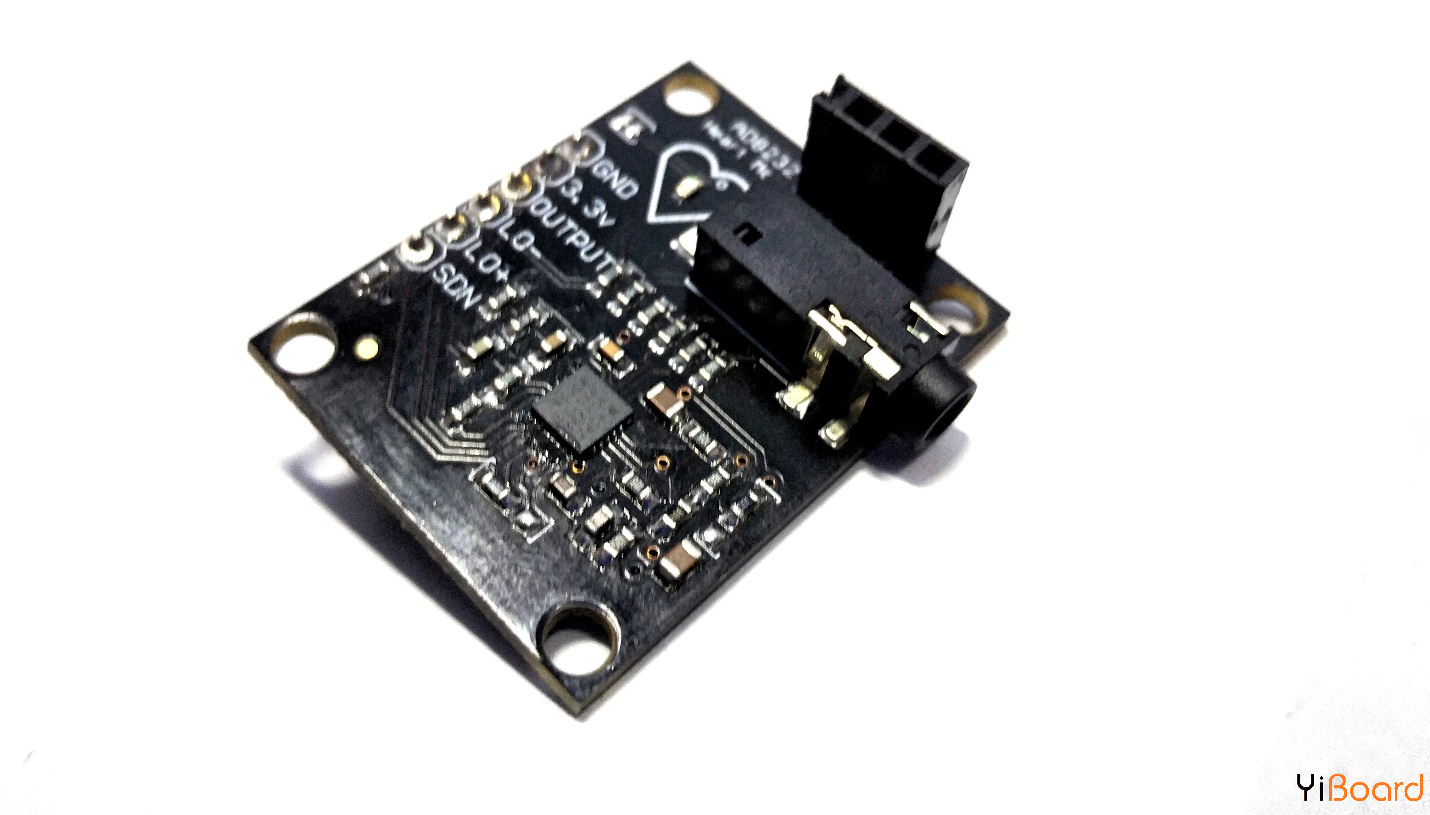

什么是AD8232？

AD8232可测量心脏的电活动。该电活动可以表示为ECG。心电图已被广泛用于帮助诊断各种心脏病。

我们的想法是从AD8232电路板获取ECG信号。 AD8232的输出信号约为1.5伏。该信号将由Arduino UNO以大约1k样本/秒进行采样。然后将这些采样值发送到PC，以通过USB端口进行可视化。

建议使用两节AA电池作为电源，因为如果从Arduino UNO的3.3V输出为AD8232供电，则会产生60Hz的噪音。如果需要，AD8232也可以使用3V水银纽扣电池供电。两根导线（信号和地）从AD8232电路板流向Arduino（A0和地）。我还使用了一些热熔胶来加固AD8232板连接处的导线。

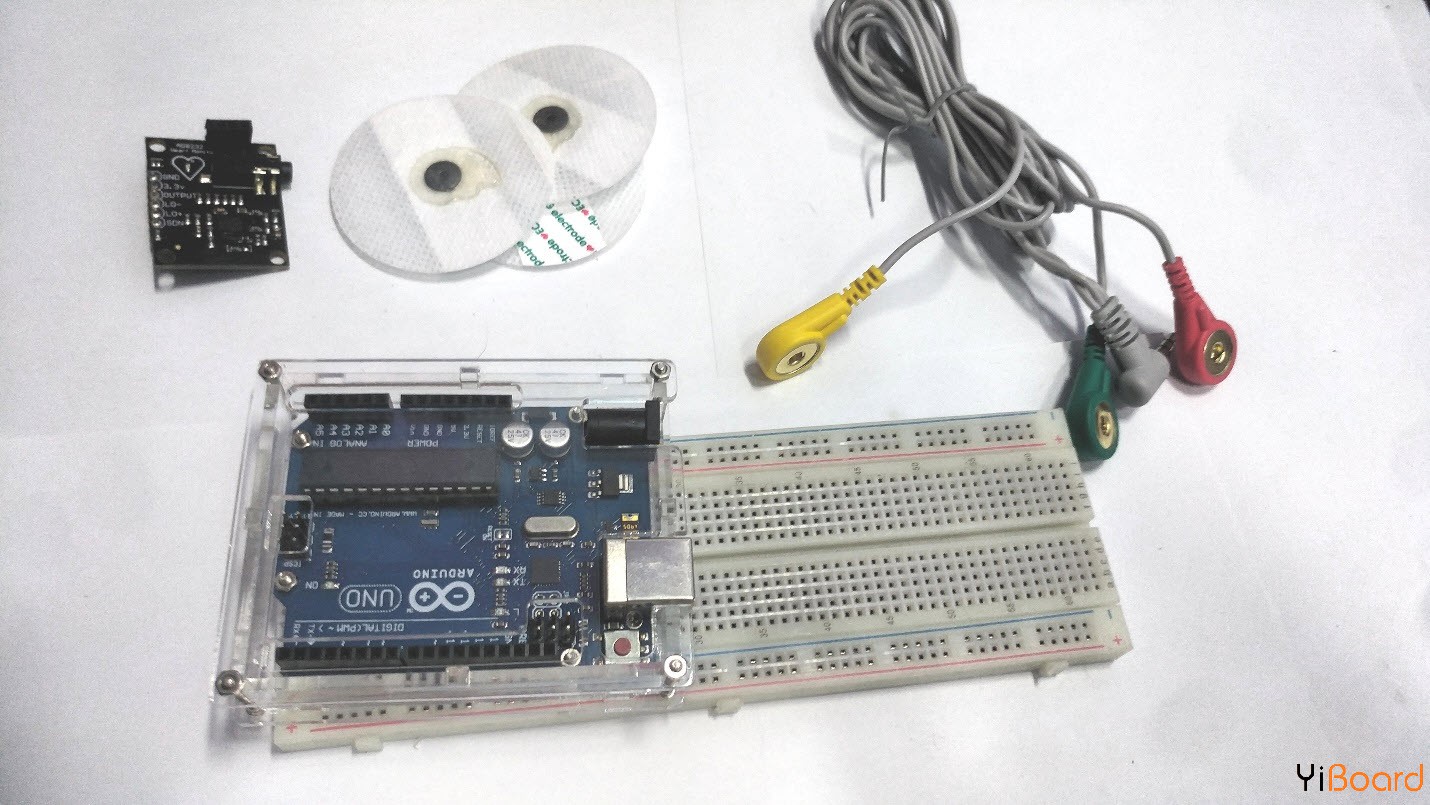

所需的硬件

●    Arduino UNO开发板

●    AD8232 ECG模块

●    心电图电极（3）

●    ECG电极连接器 -  3.5 mm

●    数据线

●    跳线

●    面包板

心率监测源代码

复制以下代码到Arduino IDE中。将Arduino连接到您的计算机。上传代码，然后打开串口监视器：

1. void setup() {

2.    Serial.begin(9600);

3.   pinMode(10, INPUT); // Setup for leads off detection LO +

4.   pinMode(11, INPUT); // Setup for leads off detection LO -

5.

6. }

7.

8. void loop() {

9.   if((digitalRead(10) == 1)||(digitalRead(11) == 1)){

10.     Serial.println('!');

11.   }

12.   else{

13.      Serial.println(analogRead(A0));

14.   }

15.   delay(1);

16. }

复制代码

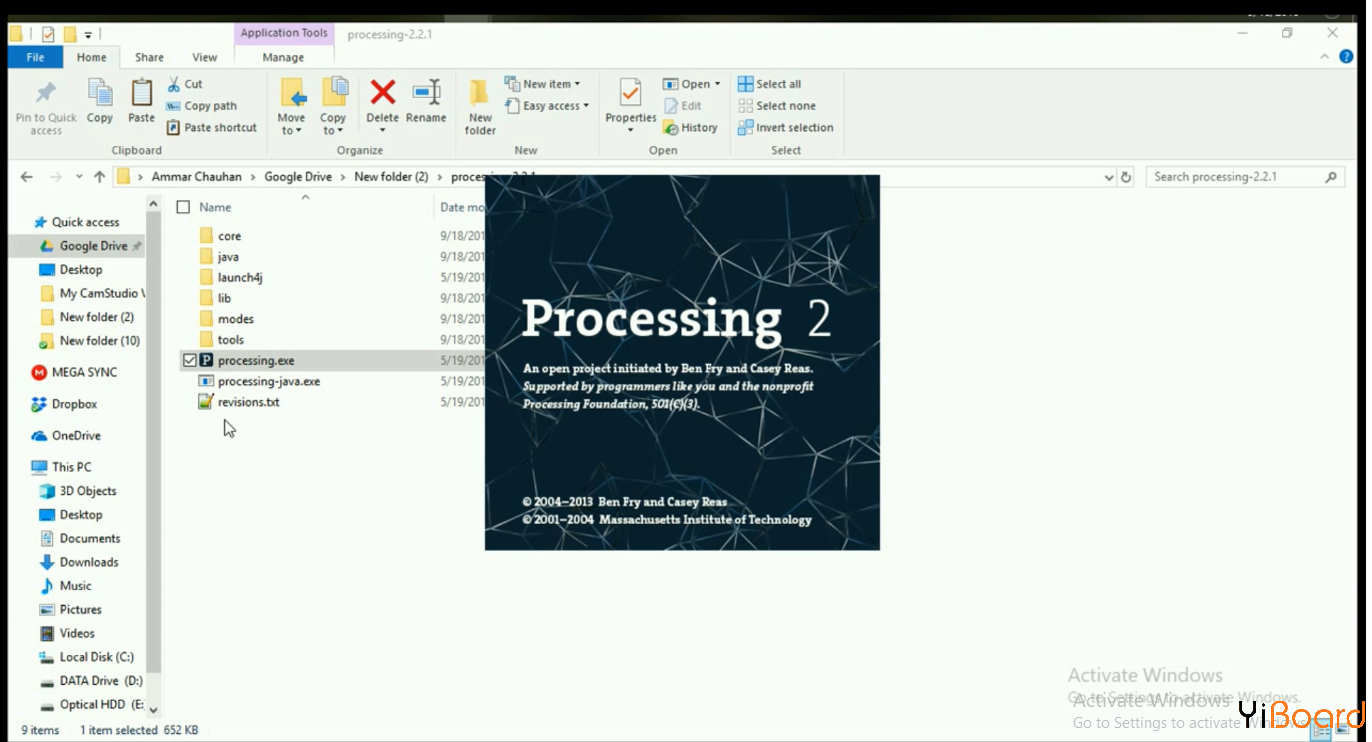

Processing代码

在Processing中运行下面给出的Javascript，以便可视化数据。来自传感器的数据由Arduino读取并发送到串口。处理从串口读取此数据，然后将其绘制出来。将以下复制并粘贴到Processing IDE中，然后单击“运行”。

**注意：只有Processing 2.2.1才能使用此代码。

1. import processing.serial.*;

2.

3. Serial myPort;

4. int xPos = 1;

5. float height_old = 0;

6. float height_new = 0;

7. float inByte = 0;

8.

9. void setup () {

10.

11.   size(1000, 400);

12.   println(Serial.list());

13.   myPort = new Serial(this, Serial.list()[0], 9600);

14.   myPort.bufferUntil('\n');

15.   background(0xff);

16. }

17. void draw () {

18. }

19.

20. void serialEvent (Serial myPort) {

21.   String inString = myPort.readStringUntil('\n');

22.   if (inString != null) {

23.     inString = trim(inString);

24.     if (inString.equals("!")) {

25.       stroke(0, 0, 0xff); //Set stroke to blue ( R, G, B)

26.       inByte = 512;  // middle of the ADC range (Flat Line)

27.     }

28.

29.     else {

30.       stroke(0xff, 0, 0); //Set stroke to red ( R, G, B)

31.       inByte = float(inString);

32.      }

33.

34.      inByte = map(inByte, 0, 1023, 0, height);

35.      height_new = height - inByte;

36.      line(xPos - 1, height_old, xPos, height_new);

37.      height_old = height_new;

38.

39.       if (xPos >= width) {

40.         xPos = 0;

41.         background(0xff);

42.       }

43.       else {

44.

45.         xPos++;

46.       }

47.   }

48. }


复制代码

确保将三个电极放在您的手或胸部并正确连接。

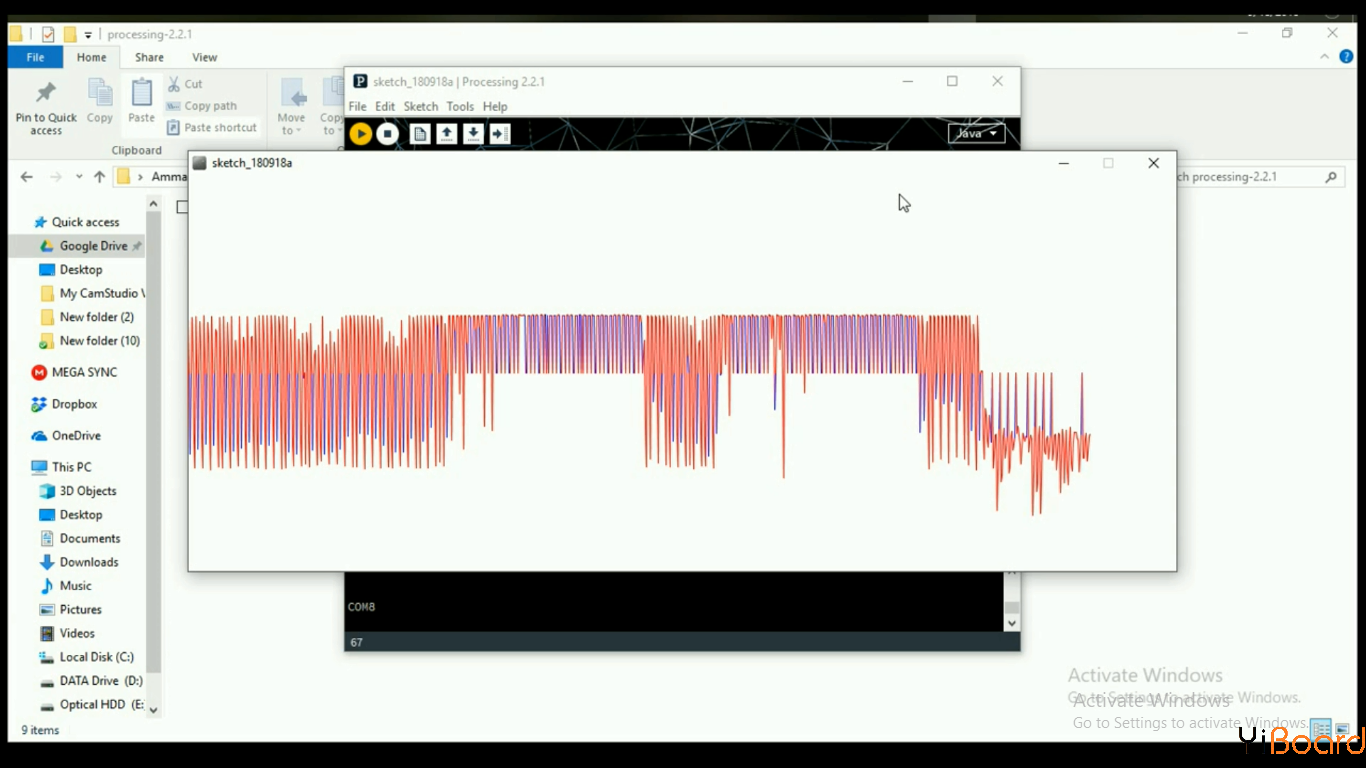

现在，您将可以看到心跳的可视化，如下所示：
