如何使用Arduino IDE对STM32 Blue Pill开发板进行编程

风筝

本篇文章介绍如何使用Arduino IDE通过UART接口对STM32 F103C8T6进行编程。

STM32F103C8T6开发板（Blue Pill）是一款基于ARM Cortex M3微控制器的开发板。它看起来与Arduino Nano非常相似，但是比后者功能更多。

在本篇文章中，我们将主要向您展示如何使用Arduino IDE对STM32进行设置，以及如何使用USB转UART模块对其直接编程。

STM32 Blue Pill开发板概述

当您看到这个价格2美元的开发板时，第一件事就是了解跳线引脚，使用默认的USART引导加载程序。板上还有一个微型USB端口，但遗憾的是它不能用于编程，因为它没有相关的引导加载程序。

与官方Arduino开发板相比，这些非常便宜，并硬件是开源的。除了微控制器外，该板还可以带有两个晶振 - 8MHz晶振和32KHz晶振（用于内部RTC）。因此，MCU可以在深度睡眠模式下运行，非常适合电池供电的应用。

要对该开发板进行编程，我们需要使用USB转UART转换器，然后可以直接从计算机通过USB对其进行编程。

所需材料

●    STM32F103C8T6开发板

●    USB TO UART转换器（FTDI）

●    跳线

●    面包板

●    Arduino IDE

连接项目

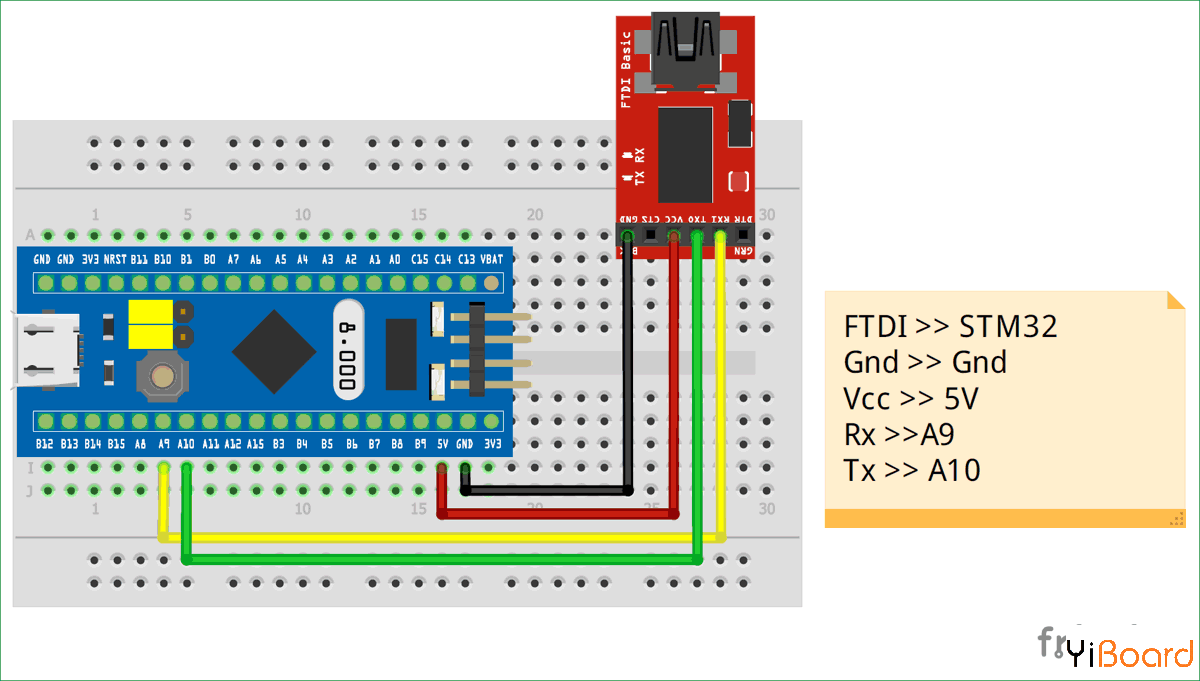

根据下面Fritzing图所示连接开发板，然后将它们连接到计算机。

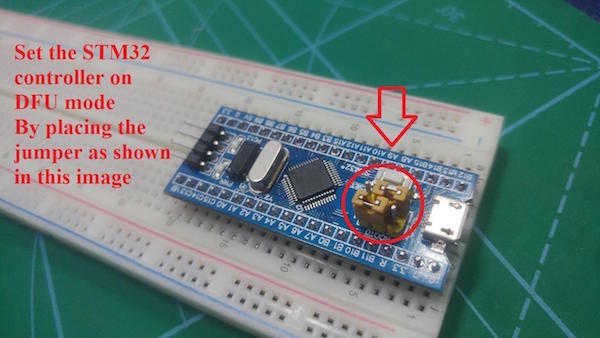

如下所示连接跳线，将电路板设置为DFU模式（设备固件升级），然后按下Reset按钮。

在Arduino IDE上设置STM32

首先打开Arduino IDE，然后选择Preferences菜单。

单击Additional Board URL选项并在逗号后添加此URL：http://dan.drown.org/stm32duino/package_STM32duino_index.json

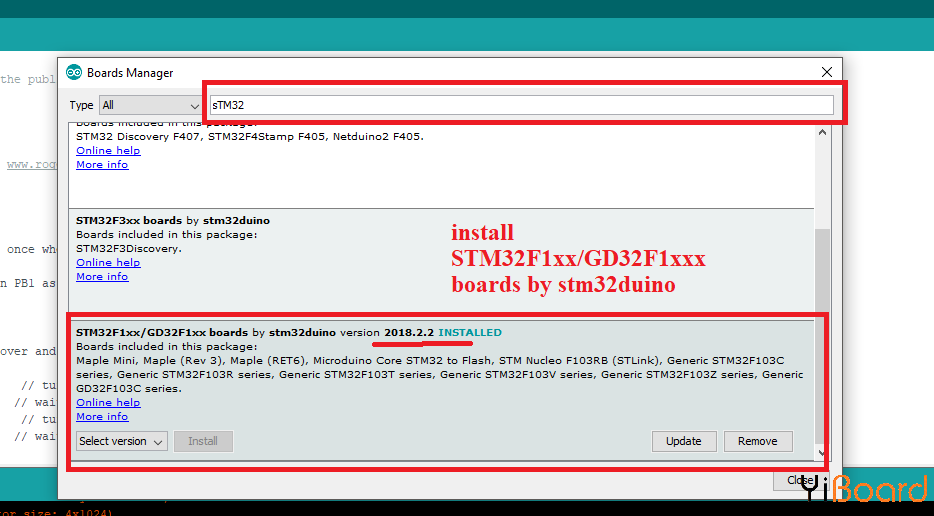

然后单击Tools → Board → Board Manager。安装STM32F1xx/GD32F1xx boards by stm32duino。

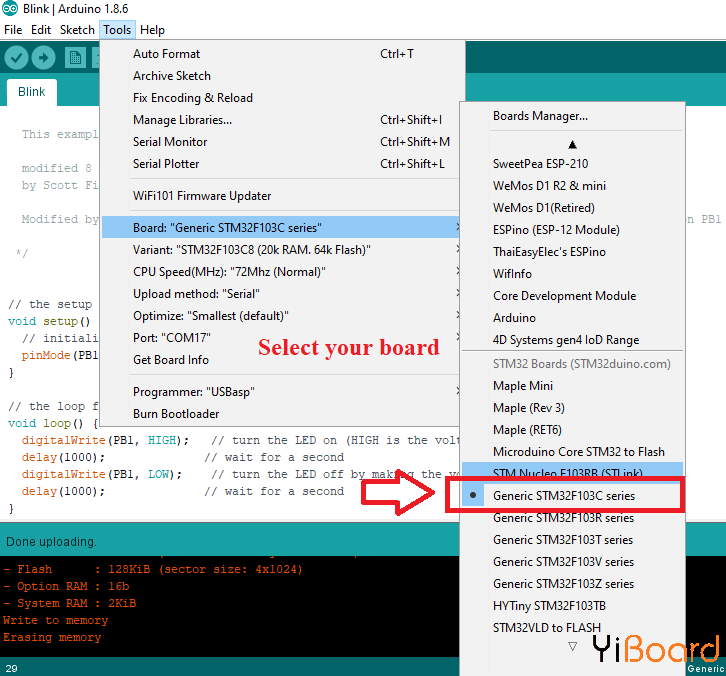

执行上述步骤后，您可以在开发板列表中看到STM32。现在选择STM32F103C。

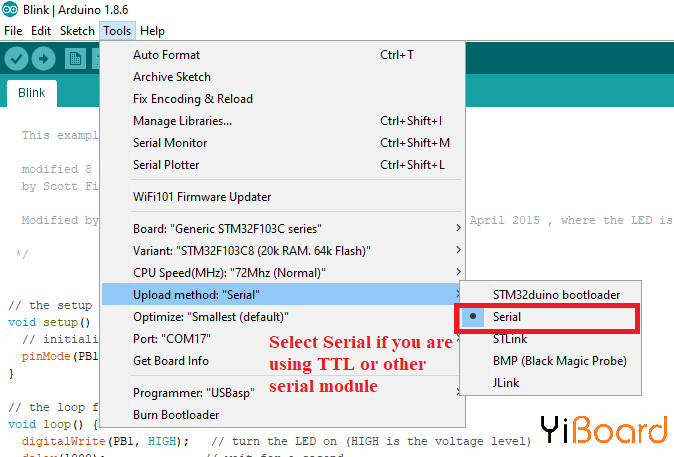

因为我们使用UART模块上传代码，所以菜单Upload Method选择Serial。

从示例中选择Blink sketch。将LED引脚编号更改为PC13，如下面的屏幕截图所示。该引脚是开发板内置LED的引脚编号。

最后将代码上传到Arduino IDE。在屏幕界面的左下方显示Done Uploading表示上传成功！

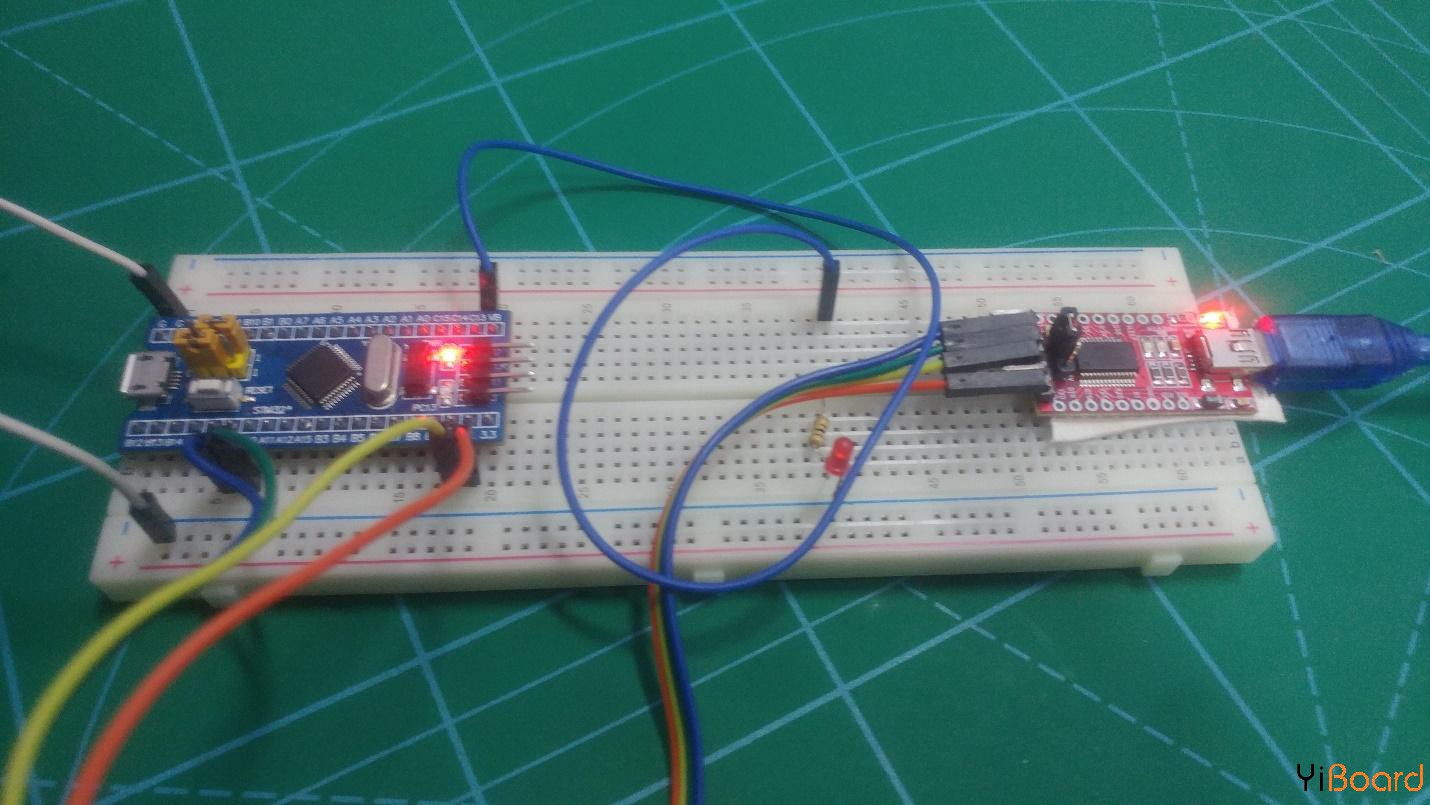

代码成功上传，您会看到绿色LED以1秒的间隔闪烁。您也可以修改此程序增加或减少LED灯的延迟时间。上传代码后，应将跳线更改回正常模式，以便下次开发板启动时，自动开始执行上传的代码。
