以编码的方式进行通信，除了迷人之外，在各个领域中具有许多应用。最常见的编码通信方法之一是摩尔斯电码。在本篇文章中，您将学习如何使用Arduino开发板制作一台翻译器来发送和接收摩尔斯电码。

什么是摩尔斯电码？

在过去，通信并不像今天那么简单，最常见的通信方式之一是塞缪尔莫尔斯（Samuel Morse）方法，称为“摩尔斯电码”。在此方法中，每个字母或数字通过使用短（点）和长（破折号）元素表示。

与其他语言一样，摩尔斯电码有自己的字母表，目前有美国和国际两种类型，最常用的是国际类型。

摩尔斯电码可以以不同的方式传输：最初是沿电报线的电脉冲，也可以是音频音、无线电信号、灯光、肢体语言、频率等。想象一下点作为时间单位，然后短划线是三个时间单位，一个字母的部分之间的距离是一个时间单位，两个连续字母之间的距离是三个单位的时间，以及单词之间的距离是七个单位的时间。

例如，SOS这个词，请求帮助的全球标准是......  - 摩尔斯电码。

莫尔斯电码仍然实用吗？

虽然莫尔斯代码不再像过去那样使用，但它仍然有自己的应用程序。摩尔斯电码仍然受到业余无线电领域爱好者的欢迎。摩尔斯电码也用于航空导航系统。许多船只使用莫尔斯电码发送灯光进行通信或帮助。此外，那些因任何原因无法说话的人也可以使用莫尔斯电码来表达其含义。

除此之外，学习和使用莫尔斯电码进行交流可以带来乐趣。

所需的材料

●    Arduino UNO R3开发板

●    有源蜂鸣器

●    LED指示灯

●    跳线

●    Arduino IDE

使用Arduino制作摩尔斯电码编码器

记住莫尔斯代码并将文本转换为此代码可能有点困难，所以让我们让编码器将文本转换为莫尔斯代码！

在这里，我们使用Arduino UNO将文本翻译为摩尔斯电码。在Arduino开发板上上传此代码并打开串口监视器窗口。键入您想要的单词或文本，并使用莫尔斯电码的方式接收，然后您可以将其以光和声音的形式发送。

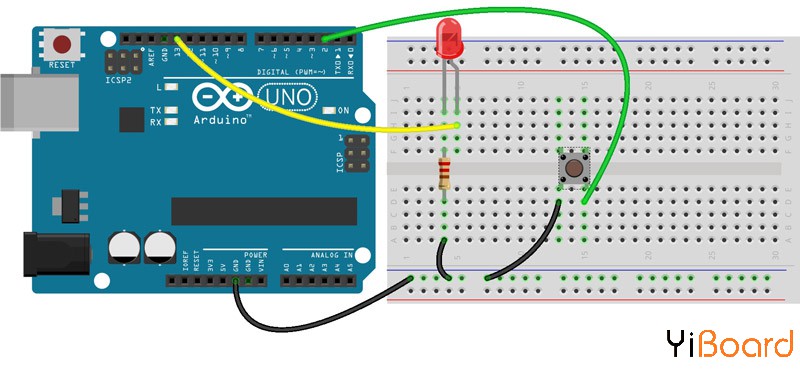

电路

代码

1. /*

2.

3. Morse code - Transmitter

4.

5. modified on 14 Apr 2019

6. by Saeed Hosseini @ Electropeak

7. https://electropeak.com/learn

8.

9. */

10.

11. const int led = 13;

12. const int buz = 8;

13.

14. String code = "";

15. int len = 0;

16. char ch;

17. char new_char;

18. int unit_delay = 250;

19.

20.

21. void dot()

22. {

23.   Serial.print(".");

24.   digitalWrite(led, HIGH);

25.   digitalWrite(buz, HIGH);

26.   delay(unit_delay);

27.   digitalWrite(led, LOW);

28.   digitalWrite(buz, LOW);

29.   delay(unit_delay);

30. }

31.

32. void dash()

33. {

34.   Serial.print("-");

35.   digitalWrite(led, HIGH);

36.   digitalWrite(buz, HIGH);

37.   delay(unit_delay * 3);

38.   digitalWrite(led, LOW);

39.   digitalWrite(buz, LOW);

40.   delay(unit_delay);

41. }

42.

43. void A()

44. {

45.   dot();

46.   delay(unit_delay);

47.   dash();

48.   delay(unit_delay);

49. }

50. void B()

51. {

52.   dash();

53.   delay(unit_delay);

54.   dot();

55.   delay(unit_delay);

56.   dot();

57.   delay(unit_delay);

58.   dot();

59.   delay(unit_delay);

60. }

61. void C()

62. {

63.   dash();

64.   delay(unit_delay);

65.   dot();

66.   delay(unit_delay);

67.   dash();

68.   delay(unit_delay);

69.   dot();

70.   delay(unit_delay);

71. }

72. void D()

73. {

74.   dash();

75.   delay(unit_delay);

76.   dot();

77.   delay(unit_delay);

78.   dot();

79.   delay(unit_delay);

80. }

81. void E()

82. {

83.   dot();

84.   delay(unit_delay);

85. }

86. void f()

87. {

88.   dot();

89.   delay(unit_delay);

90.   dot();

91.   delay(unit_delay);

92.   dash();

93.   delay(unit_delay);

94.   dot();

95.   delay(unit_delay);

96. }

97. void G()

98. {

99.   dash();

100.   delay(unit_delay);

101.   dash();

102.   delay(unit_delay);

103.   dot();

104.   delay(unit_delay);

105. }

106. void H()

107. {

108.   dot();

109.   delay(unit_delay);

110.   dot();

111.   delay(unit_delay);

112.   dot();

113.   delay(unit_delay);

114.   dot();

115.   delay(unit_delay);

116. }

117. void I()

118. {

119.   dot();

120.   delay(unit_delay);

121.   dot();

122.   delay(unit_delay);

123. }

124. void J()

125. {

126.   dot();

127.   delay(unit_delay);

128.   dash();

129.   delay(unit_delay);

130.   dash();

131.   delay(unit_delay);

132.   dash();

133.   delay(unit_delay);

134. }

135. void K()

136. {

137.   dash();

138.   delay(unit_delay);

139.   dot();

140.   delay(unit_delay);

141.   dash();

142.   delay(unit_delay);

143. }

144. void L()

145. {

146.   dot();

147.   delay(unit_delay);

148.   dash();

149.   delay(unit_delay);

150.   dot();

151.   delay(unit_delay);

152.   dot();

153.   delay(unit_delay);

154. }

155. void M()

156. {

157.   dash();

158.   delay(unit_delay);

159.   dash();

160.   delay(unit_delay);

161. }

162. void N()

163. {

164.   dash();

165.   delay(unit_delay);

166.   dot();

167.   delay(unit_delay);

168. }

169. void O()

170. {

171.   dash();

172.   delay(unit_delay);

173.   dash();

174.   delay(unit_delay);

175.   dash();

176.   delay(unit_delay);

177. }

178. void P()

179. {

180.   dot();

181.   delay(unit_delay);

182.   dash();

183.   delay(unit_delay);

184.   dash();

185.   delay(unit_delay);

186.   dot();

187. }

188. void Q()

189. {

190.   dash();

191.   delay(unit_delay);

192.   dash();

193.   delay(unit_delay);

194.   dot();

195.   delay(unit_delay);

196.   dash();

197.   delay(unit_delay);

198. }

199. void R()

200. {

201.   dot();

202.   delay(unit_delay);

203.   dash();

204.   delay(unit_delay);

205.   dot();

206.   delay(unit_delay);

207. }

208. void S()

209. {

210.   dot();

211.   delay(unit_delay);

212.   dot();

213.   delay(unit_delay);

214.   dot();

215.   delay(unit_delay);

216. }

217. void T()

218. {

219.   dash();

220.   delay(unit_delay);

221. }

222. void U()

223. {

224.   dot();

225.   delay(unit_delay);

226.   dot();

227.   delay(unit_delay);

228.   dash();

229.   delay(unit_delay);

230. }

231. void V()

232. {

233.   dot();

234.   delay(unit_delay);

235.   dot();

236.   delay(unit_delay);

237.   dot();

238.   delay(unit_delay);

239.   dash();

240.   delay(unit_delay);

241. }

242. void W()

243. {

244.   dot();

245.   delay(unit_delay);

246.   dash();

247.   delay(unit_delay);

248.   dash();

249.   delay(unit_delay);

250. }

251. void X()

252. {

253.   dash();

254.   delay(unit_delay);

255.   dot();

256.   delay(unit_delay);

257.   dot();

258.   delay(unit_delay);

259.   dash();

260.   delay(unit_delay);

261. }

262. void Y()

263. {

264.   dash();

265.   delay(unit_delay);

266.   dot();

267.   delay(unit_delay);

268.   dash();

269.   delay(unit_delay);

270.   dash();

271.   delay(unit_delay);

272. }

273. void Z()

274. {

275.   dash();

276.   delay(unit_delay);

277.   dash();

278.   delay(unit_delay);

279.   dot();

280.   delay(unit_delay);

281.   dot();

282.   delay(unit_delay);

283. }

284. void one()

285. {

286.   dot();

287.   delay(unit_delay);

288.   dash();

289.   delay(unit_delay);

290.   dash();

291.   delay(unit_delay);

292.   dash();

293.   delay(unit_delay);

294.   dash();

295.   delay(unit_delay);

296. }

297. void two()

298. {

299.   dot();

300.   delay(unit_delay);

301.   dot();

302.   delay(unit_delay);

303.   dash();

304.   delay(unit_delay);

305.   dash();

306.   delay(unit_delay);

307.   dash();

308.   delay(unit_delay);

309. }

310. void three()

311. {

312.   dot();

313.   delay(unit_delay);

314.   dot();

315.   delay(unit_delay);

316.   dot();

317.   delay(unit_delay);

318.   dash();

319.   delay(unit_delay);

320.   dash();

321.   delay(unit_delay);

322. }

323. void four()

324. {

325.   dot();

326.   delay(unit_delay);

327.   dot();

328.   delay(unit_delay);

329.   dot();

330.   delay(unit_delay);

331.   dot();

332.   delay(unit_delay);

333.   dash();

334.   delay(unit_delay);

335. }

336. void five()

337. {

338.   dot();

339.   delay(unit_delay);

340.   dot();

341.   delay(unit_delay);

342.   dot();

343.   delay(unit_delay);

344.   dot();

345.   delay(unit_delay);

346.   dot();

347.   delay(unit_delay);

348. }

349. void six()

350. {

351.   dash();

352.   delay(unit_delay);

353.   dot();

354.   delay(unit_delay);

355.   dot();

356.   delay(unit_delay);

357.   dot();

358.   delay(unit_delay);

359.   dot();

360.   delay(unit_delay);

361. }

362. void seven()

363. {

364.   dash();

365.   delay(unit_delay);

366.   dash();

367.   delay(unit_delay);

368.   dot();

369.   delay(unit_delay);

370.   dot();

371.   delay(unit_delay);

372.   dot();

373.   delay(unit_delay);

374. }

375. void eight()

376. {

377.   dash();

378.   delay(unit_delay);

379.   dash();

380.   delay(unit_delay);

381.   dash();

382.   delay(unit_delay);

383.   dot();

384.   delay(unit_delay);

385.   dot();

386.   delay(unit_delay);

387. }

388. void nine()

389. {

390.   dash();

391.   delay(unit_delay);

392.   dash();

393.   delay(unit_delay);

394.   dash();

395.   delay(unit_delay);

396.   dash();

397.   delay(unit_delay);

398.   dot();

399.   delay(unit_delay);

400. }

401. void zero()

402. {

403.   dash();

404.   delay(unit_delay);

405.   dash();

406.   delay(unit_delay);

407.   dash();

408.   delay(unit_delay);

409.   dash();

410.   delay(unit_delay);

411.   dash();

412.   delay(unit_delay);

413. }

414. void morse()

415. {

416.   if (ch == 'A' || ch == 'a')

417.   {

418.     A();

419.     Serial.print(" ");

420.   }

421.   else if (ch == 'B' || ch == 'b')

422.   {

423.     B();

424.     Serial.print(" ");

425.   }

426.   else if (ch == 'C' || ch == 'c')

427.   {

428.     C();

429.     Serial.print(" ");

430.   }

431.   else if (ch == 'D' || ch == 'd')

432.   {

433.     D();

434.     Serial.print(" ");

435.   }

436.   else if (ch == 'E' || ch == 'e')

437.   {

438.     E();

439.     Serial.print(" ");

440.   }

441.   else if (ch == 'f' || ch == 'f')

442.   {

443.     f();

444.     Serial.print(" ");

445.   }

446.   else if (ch == 'G' || ch == 'g')

447.   {

448.     G();

449.     Serial.print(" ");

450.   }

451.   else if (ch == 'H' || ch == 'h')

452.   {

453.     H();

454.     Serial.print(" ");

455.   }

456.   else if (ch == 'I' || ch == 'i')

457.   {

458.     I();

459.     Serial.print(" ");

460.   }

461.   else if (ch == 'J' || ch == 'j')

462.   {

463.     J();

464.     Serial.print(" ");

465.   }

466.   else if (ch == 'K' || ch == 'k')

467.   {

468.     K();

469.     Serial.print(" ");

470.   }

471.   else if (ch == 'L' || ch == 'l')

472.   {

473.     L();

474.     Serial.print(" ");

475.   }

476.   else if (ch == 'M' || ch == 'm')

477.   {

478.     M();

479.     Serial.print(" ");

480.   }

481.   else if (ch == 'N' || ch == 'n')

482.   {

483.     N();

484.     Serial.print(" ");

485.   }

486.   else if (ch == 'O' || ch == 'o')

487.   {

488.     O();

489.     Serial.print(" ");

490.   }

491.   else if (ch == 'P' || ch == 'p')

492.   {

493.     P();

494.     Serial.print(" ");

495.   }

496.   else if (ch == 'Q' || ch == 'q')

497.   {

498.     Q();

499.     Serial.print(" ");

500.   }

501.   else if (ch == 'R' || ch == 'r')

502.   {

503.     R();

504.     Serial.print(" ");

505.   }

506.   else if (ch == 'S' || ch == 's')

507.   {

508.     S();

509.     Serial.print(" ");

510.   }

511.   else if (ch == 'T' || ch == 't')

512.   {

513.     T();

514.     Serial.print(" ");

515.   }

516.   else if (ch == 'U' || ch == 'u')

517.   {

518.     U();

519.     Serial.print(" ");

520.   }

521.   else if (ch == 'V' || ch == 'v')

522.   {

523.     V();

524.     Serial.print(" ");

525.   }

526.   else if (ch == 'W' || ch == 'w')

527.   {

528.     W();

529.     Serial.print(" ");

530.   }

531.   else if (ch == 'X' || ch == 'x')

532.   {

533.     X();

534.     Serial.print(" ");

535.   }

536.   else if (ch == 'Y' || ch == 'y')

537.   {

538.     Y();

539.     Serial.print(" ");

540.   }

541.   else if (ch == 'Z' || ch == 'z')

542.   {

543.     Z();

544.     Serial.print(" ");

545.   }

546.   else if (ch == '0')

547.   {

548.     zero();

549.     Serial.print(" ");

550.   }

551.   else if (ch == '1')

552.   {

553.     one();

554.     Serial.print(" ");

555.   }

556.   else if (ch == '2')

557.   {

558.     two();

559.     Serial.print(" ");

560.   }

561.   else if (ch == '3')

562.   {

563.     three();

564.     Serial.print(" ");

565.   }

566.   else if (ch == '4')

567.   {

568.     four();

569.     Serial.print(" ");

570.   }

571.   else if (ch == '5')

572.   {

573.     five();

574.     Serial.print(" ");

575.   }

576.   else if (ch == '6')

577.   {

578.     six();

579.     Serial.print(" ");

580.   }

581.   else if (ch == '7')

582.   {

583.     seven();

584.     Serial.print(" ");

585.   }

586.   else if (ch == '8')

587.   {

588.     eight();

589.     Serial.print(" ");

590.   }

591.   else if (ch == '9')

592.   {

593.     nine();

594.     Serial.print(" ");

595.   }

596.   else if(ch == ' ')

597.   {

598.     delay(unit_delay*7);

599.     Serial.print("/ ");

600.   }

601.   else

602.     Serial.println("Unknown symbol!");

603. }

604.

605. void String2Morse()

606. {

607.   len = code.length();

608.   for (int i = 0; i < len; i++)

609.   {

610.     ch = code.charAt(i);

611.     morse();

612.   }

613. }

614.

615. void setup() {

616.   Serial.begin(9600);

617.   pinMode(led, OUTPUT);

618.   pinMode(buz, OUTPUT);

619.   Serial.println("I am ready...");

620. }

621.

622. void loop() {

623.   while (Serial.available())

624.   {

625.     code = Serial.readString();

626.     Serial.print(code);

627.     Serial.print(" = ");

628.     String2Morse();

629.     Serial.println("");

630.   }

631.   delay(1000);

632. }

复制代码

使用Arduino制作摩尔斯电码解码器

在另一种情况下，您是莫尔斯电码的收件人，您必须将收到的代码转换为文本。

要模拟这一点，请使用密钥将摩尔斯电码发送到Arduino，并在串口监视器中将看到文本形式的结果。

电路

代码

1. /*

2.

3.   Morse code - Receiver

4.

5.   modified on 14 Apr 2019

6.   by Saeed Hosseini @ Electropeak

7.   https://electropeak.com/learn

8.

9. */

10.

11. String code = "";

12. int len = 0;

13. char ch;

14. char new_char;

15.

16. const int but = 2;

17. const int led = 13;

18.

19. unsigned long pres_len = 0, rel_time, pres_time = 0, old_time_len = 0, old_pres = 0, space = 0;

20. int state = 0;

21. int unit_delay = 250;

22. int min_delay = 10;

23.

24. char MakeString()

25. {

26.   if (pres_len < (unit_delay*3) && pres_len > 50)

27.   {

28.     return '.';                        //if button press less than 0.6sec, it is a dot

29.   }

30.   else if (pres_len > (unit_delay*3))

31.   {

32.     return '-';                        //if button press more than 0.6sec, it is a dash

33.   }

34. }

35.

36. void Morse_decod()

37. {

38.   static String morse[] = {".-", "-...", "-.-.", "-..", ".", "..-.", "--.", "....",

39.                              "..", ".---", "-.-", ".-..", "--", "-.", "---", ".--.", "--.-",

40.                              ".-.", "...", "-", "..-", "...-", ".--", "-..-", "-.--", "--..", "!"

41.                             };

42.   int i = 0;

43.   while (morse[i] != "!")

44.   {

45.     if (morse[i] == code)

46.     {

47.       Serial.print(char('A' + i));

48.       Serial.print(" ");

49.       break;

50.     }

51.     i++;

52.   }

53.   if (morse[i] == "!")

54.   {

55.     Serial.println("");

56.     Serial.println("This code is not exist!");

57.   }

58.

59.   code = "";

60. }

61.

62. void setup() {

63.   Serial.begin(9600);

64.   pinMode(but, INPUT_PULLUP);

65.   pinMode(led, OUTPUT);

66.

67. }

68. void loop() {

69. label:

70.   while (digitalRead(but) == HIGH) {}

71.   old_pres = rel_time;

72.   pres_time = millis();

73.   digitalWrite(led, HIGH);

74.   while (digitalRead(but) == LOW) {}

75.   rel_time = millis();

76.   digitalWrite(led, LOW);

77.   pres_len = rel_time - pres_time;

78.   space = pres_time - old_pres;

79.   if (pres_len > min_delay)

80.   {

81.     code += MakeString();

82.   }

83.   while ((millis() - rel_time) < (unit_delay * 3))

84.   {

85.     if (digitalRead(but) == LOW)

86.     {

87.       goto label;

88.     }

89.   }

90.

91.   Morse_decod();

92. }

复制代码

以上就是本篇文章的全部内容。如有问题，请随时在本帖下面进行回复。
