使用Arduino开发板制作摩尔斯电码生成器

风筝

摩尔斯电码是一种通信系统，用于在两个不同持续时间的信号中编码任何字符，称为点和虚线。摩尔斯电码由Samuel F.B开发。并进一步用于电报传输秘密信息。它在第二次世界大战时最常用。摩尔斯电码可以通过点击、闪烁灯或写入来执行。摩尔斯电码有两种版本，原始和国际摩尔斯电码。在国际摩尔斯电码中，通过删除空格并设计特定长度的短划线来修改原始版本。摩尔斯电码可用于编码字母和数字。它主要用于无线电和海洋通信，也是士兵训练的一部分。

语言一直是摩尔斯电码的障碍，因为很难用其他语言执行变音字符的代码。有一些着名的词被认为是摩尔斯电码的重要特征，如'SOS'。 SOS完整形式是Save Our Souls，创建的通用遇险信号代表危险。

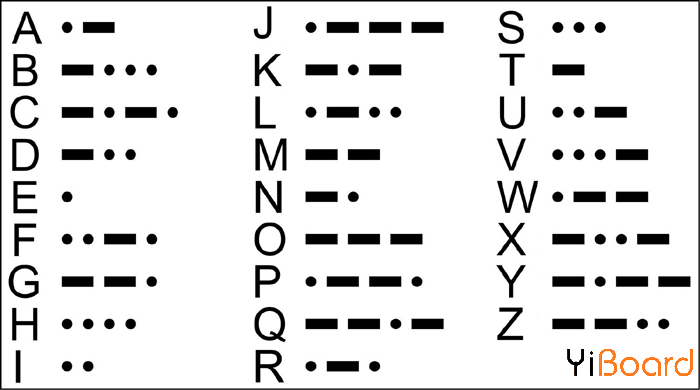

下图显示了从A到Z的字母表的摩尔斯电码。

今天在本篇文章中，我们将使用Arduino开发板制作一个摩尔斯电码生成器，它将从串行监视器输入任何字符，并通过蜂鸣器将其转换为摩尔斯电码等效的蜂鸣声。

需要的组件

●    Arduino Uno开发板

●    蜂鸣器

●    面包板

●    跳线

电路原理图

将蜂鸣器的正极引脚连接到Arudino UNO的第8个引脚，将负极引脚连接到Arduino的地。使用Arduino IDE上传代码并在串行监视器上键入字符以创建声音。还可以使用Arduino添加LCD以显示短划线和圆点。

编程说明

文章末尾给出了Arduino摩尔斯电码生成器的完整代码，这里我们解释了解项目工作的程序。

下面的代码用于接收字符串，然后将其转换为莫尔斯代码。

1. char stringToMorseCode[] = "";


复制代码

然后定义连接到Arduino的蜂鸣器的引脚和蜂鸣器产生的声音的音高。 然后我们定义点和破折号的长度。

1. int audio8 = 8;      // output audio on pin 8

2. int note = 1200;      // music note/pitch

3.

4. int dotLen = 100;     // length of the morse code 'dot'

5. int dashLen = dotLen * 3;    // length of the morse code 'dash'

复制代码

在void loop()函数中，如果串行数据可用，它将保存到变量indata中。 然后它使用命令inData [index1]逐个读取字符。 命令variable.toUppercase()用于将小写字符更改为大写。 然后它根据每个角色创造声音。

1. void loop()

2. {

3.   char inChar = 0;

4.   char inData[100] = "";        // data length of 6 characters

5.   String variable = "";

6.   String variable1 = "";

7.   int index1 = 0;

8.

9.   if ( Serial.available() > 0 ) {

10.    while (Serial.available() > 0 && index1 < 100)

11.     {

12.       delay(100);

13.       inChar = Serial.read();

14.       inData[index1] = inChar;

15.       index1++;

16.       inData[index1] = '\0';

17.     }

18.     variable.toUpperCase();

19.     for (byte  i = 0 ; i < 100 ; i++) {

20.       variable.concat(String(inData[i]));

21.     }

22.     delay(20);

复制代码

下面的函数MorseDot和MorseDash分别用于创建点和破折号的声音。

1. void MorseDot()

2. {

3.   tone(audio8, note, dotLen); // start playing a tone

4.   delay(dotLen);              // hold in this position

5. }

6.

7. void MorseDash()

8. {

9.   tone(audio8, note, dashLen);  // start playing a tone

10.   delay(dashLen);               // hold in this position

11. }

复制代码

GetChar函数获取所有字母表的代码。 因此，每当我们键入任何字母表时，都会从此函数中获取相应的莫尔斯电码以创建特定的声音。

1. void GetChar(char tmpChar)

2. {

3.   switch (tmpChar) {

4.     case 'a':

5.     MorseDot();

6.     delay(100);

7.     MorseDash();

8.     delay(100);

9.     break;

10. …

11. …

12. …

13.     default:

14.        break;

15.   }

16. }

复制代码

现在使用Arduino IDE将代码上传到Arduino，然后在串行监视器中输入任何字符，然后按Enter按钮将字符发送到Arduino。

在这里，我们输入了'SOS'这是一个通用的遇险信号，为它创造声音。

代码

以下是本篇文章使用的完整代码： main.rar (976 Bytes, 下载次数: 146)

2019-8-6 09:34 上传

点击文件名下载附件
