在本篇文章中，我们将使用RTC实时时钟模块搭建数字时钟。我们将了解什么是“RTC”模块，如何与Arduino开发板进行交互以及它的作用。

RTC模块电路可以准确地保持当前时间。它具有两个功能，它与微控制器和微处理器通信以提供当前时间，以及充当备用电路，以便在发生电源故障时保持时间，因为它具有内置电池备份系统。

我们可以在任何电子设备中找到RTC，其中时间是小工具的重要功能。例如，即使在断电或取出电池后，我们的计算机或笔记本电脑仍能保持时间。在计算机的主板上，我们都可以找到一块CMOS电池，为RTC电路供电。我们将在这个项目中使用类似的电路。

RTC模块是一种廉价的设备，可以在任何电子商务网站和您当地的电子项目商店中找到。

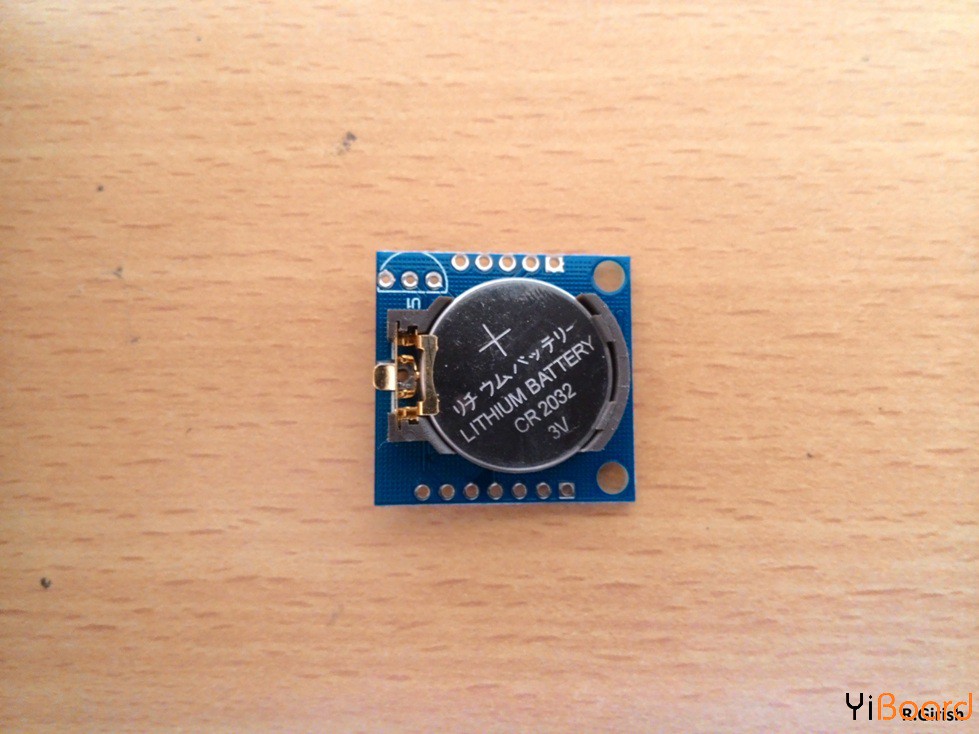

典型RTC模块DS1307的示意图：

大多数RTC模块在购买时都带有电池（CR2032）。尺寸和型号有所不同，上面所示可能与您不一样。但请确保型号为DS1307。本文中编写的代码仅与DS1307兼容。

现在你对RTC了解一些。现在让我们继续讨论数字时钟设计。在继续此项目之前，您需要从以下链接下载库并在IDE上安装：

•DS1307RTC.h

链接：github.com/PaulStoffregen/DS1307RTC

•TimeLib.h

链接：github.com/PaulStoffregen/Time

如果您使用的是最新版本，则以下两个库将预先安装在Arduino IDE上。

•LiquidCrystal.h

•Wire.h

连接电路：

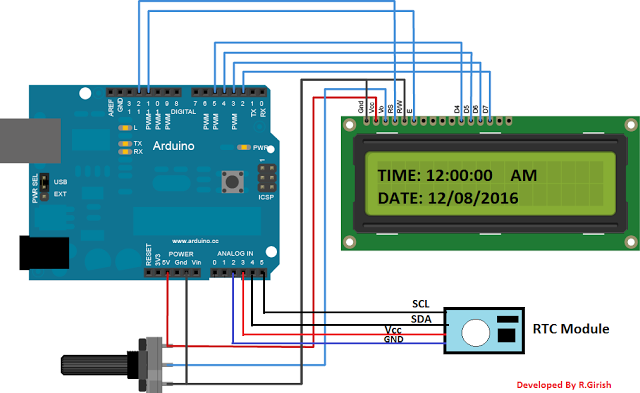

arduino和LCD显示器之间的电路连接是标准的，我们可以在其他基于LCD的项目上找到类似的连接。唯一的附加组件是RTC。

为了减少原型期间的线路拥塞，可以将RTC直接插入arduino的模拟引脚。用公头插针焊接SCL、SDA、Vcc和GND，并将A2插入A5引脚，如原型所示。

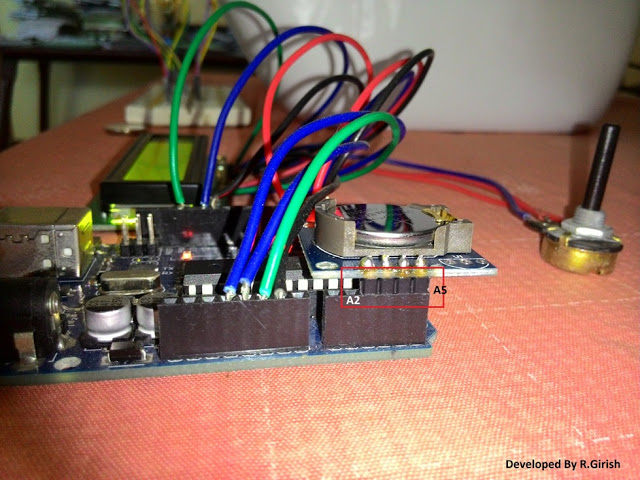

如何在Arduino上正确插入RTC：

如果您的RTC具有不同的引脚位置且无法复制，如上图所示，您始终可以使用电线进行连接。现在您的硬件设置已完成，让我们转到项目的软件部分。

如何设定时间：

一旦RTC模块被编程，即使从arduino中移除，它也会保持时间。电池应至少使用几年。

没有按钮来调整时间；以下程序将在RTC中设置时间。在编译代码时，时间会自动与计算机的时间同步，因此在上载程序之前，请确保将计算机设置为正确的时间。

上传此“SetTime”代码以设置插入RTC的时间：

1. #include <Wire.h>

2.

3. #include <TimeLib.h>

4.

5. #include <DS1307RTC.h>

6.

7. int P=A3; //Assign power pins for RTC

8.

9. int N=A2;

10.

11. const char *monthName[12] = {

12.

13. "Jan", "Feb", "Mar", "Apr", "May", "Jun",

14.

15. "Jul", "Aug", "Sep", "Oct", "Nov", "Dec"

16.

17. };

18.

19. tmElements_t tm;

20.

21. void setup() {

22.

23. pinMode(P,OUTPUT);

24.

25. pinMode(N,OUTPUT);

26.

27. digitalWrite(P,HIGH);

28.

29. digitalWrite(N,LOW);

30.

31. bool parse=false;

32.

33. bool config=false;

34.

35. // get the date and time the compiler was run

36.

37. if (getDate(__DATE__) && getTime(__TIME__)) {

38.

39. parse = true;

40.

41. // and configure the RTC with this info

42.

43. if (RTC.write(tm)) {

44.

45. config = true;

46.

47. }

48.

49. }

50.

51. Serial.begin(9600);

52.

53. while (!Serial) ; // wait for Arduino Serial Monitor

54.

55. delay(200);

56.

57. if (parse && config) {

58.

59. Serial.print("DS1307 configured Time=");

60.

61. Serial.print(__TIME__);

62.

63. Serial.print(", Date=");

64.

65. Serial.println(__DATE__);

66.

67. } else if (parse) {

68.

69. Serial.println("DS1307 Communication Error :-{");

70.

71. Serial.println("Please check your circuitry");

72.

73. } else {

74.

75. Serial.print("Could not parse info from the compiler, Time="");

76.

77. Serial.print(__TIME__);

78.

79. Serial.print("", Date="");

80.

81. Serial.print(__DATE__);

82.

83. Serial.println(""");

84.

85. }

86.

87. }

88.

89. void loop() {

90.

91. }

92.

93. bool getTime(const char *str)

94.

95. {

96.

97. int Hour, Min, Sec;

98.

99. if (sscanf(str, "%d:%d:%d", &Hour, &Min, &Sec) != 3) return false;

100.

101. tm.Hour = Hour;

102.

103. tm.Minute = Min;

104.

105. tm.Second = Sec;

106.

107. return true;

108.

109. }

110.

111. bool getDate(const char *str)

112.

113. {

114.

115. char Month[12];

116.

117. int Day, Year;

118.

119. uint8_t monthIndex;

120.

121. if (sscanf(str, "%s %d %d", Month, &Day, &Year) != 3) return false;

122.

123. for (monthIndex = 0; monthIndex < 12; monthIndex++) {

124.

125. if (strcmp(Month, monthName[monthIndex]) == 0) break;

126.

127. }

128.

129. if (monthIndex >= 12) return false;

130.

131. tm.Day = Day;

132.

133. tm.Month = monthIndex + 1;

134.

135. tm.Year = CalendarYrToTm(Year);

136.

137. return true;

138.

139. }

复制代码

上传此代码后，打开串行监视器，弹出成功消息，说明时间已设置。

这表示您在RTC和arduino之间的连接是正确的并且设置了时间。

现在上传以下代码以在LCD中显示时间。

1. //------------Program Developed by R.Girish-------//

2.

3. #include <Wire.h>

4.

5. #include <TimeLib.h>

6.

7. #include <DS1307RTC.h>

8.

9. #include <LiquidCrystal.h>

10.

11. LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

12.

13. int P=A3;

14.

15. int N=A2;

16.

17. void setup() {

18.

19. lcd.begin(16,2);

20.

21. pinMode(P,OUTPUT);

22.

23. pinMode(N,OUTPUT);

24.

25. digitalWrite(P,HIGH);

26.

27. digitalWrite(N,LOW);

28.

29. }

30.

31. void loop() {

32.

33. tmElements_t tm;

34.

35. lcd.clear();

36.

37. if (RTC.read(tm))

38.

39. {

40.

41. if(tm.Hour>=12)

42.

43. {

44.

45. lcd.setCursor(14,0);

46.

47. lcd.print("PM");

48.

49. }

50.

51. if(tm.Hour<12)

52.

53. {

54.

55. lcd.setCursor(14,0);

56.

57. lcd.print("AM");

58.

59. }

60.

61. lcd.setCursor(0,0);

62.

63. lcd.print("TIME:");

64.

65. if(tm.Hour>12) //24Hrs to 12 Hrs conversion//

66.

67. {

68.

69. if(tm.Hour==13) lcd.print("01");

70.

71. if(tm.Hour==14) lcd.print("02");

72.

73. if(tm.Hour==15) lcd.print("03");

74.

75. if(tm.Hour==16) lcd.print("04");

76.

77. if(tm.Hour==17) lcd.print("05");

78.

79. if(tm.Hour==18) lcd.print("06");

80.

81. if(tm.Hour==19) lcd.print("07");

82.

83. if(tm.Hour==20) lcd.print("08");

84.

85. if(tm.Hour==21) lcd.print("09");

86.

87. if(tm.Hour==22) lcd.print("10");

88.

89. if(tm.Hour==23) lcd.print("11");

90.

91. }

92.

93. else

94.

95. {

96.

97. lcd.print(tm.Hour);

98.

99. }

100.

101. lcd.print(":");

102.

103. lcd.print(tm.Minute);

104.

105. lcd.print(":");

106.

107. lcd.print(tm.Second);

108.

109. lcd.setCursor(0,1);

110.

111. lcd.print("DATE:");

112.

113. lcd.print(tm.Day);

114.

115. lcd.print("/");

116.

117. lcd.print(tm.Month);

118.

119. lcd.print("/");

120.

121. lcd.print(tmYearToCalendar(tm.Year));

122.

123. } else {

124.

125. if (RTC.chipPresent()) {

126.

127. lcd.setCursor(0,0);

128.

129. lcd.print("RTC stopped!!!");

130.

131. lcd.setCursor(0,1);

132.

133. lcd.print("Run SetTime code");

134.

135. } else {

136.

137. lcd.clear();

138.

139. lcd.setCursor(0,0);

140.

141. lcd.print("Read error!");

142.

143. lcd.setCursor(0,1);

144.

145. lcd.print("Check circuitry!");

146.

147. }

148.

149. delay(500);

150.

151. }

152.

153. delay(500);

154.

155. }

156.

157.

158. //------------Program Developed by R.Girish-------//

复制代码

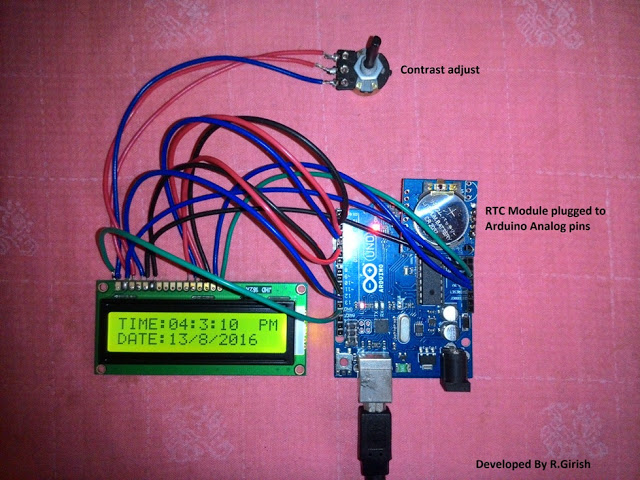

完成后，您应该看到时间和日期显示在LCD上并运行。

注意：从DS1307RTC的示例代码修改“SetTime”代码以优化RTC模块的线连接，上传原始代码不会设置时间。

使用Arduino的数字闹钟

上面我们学习了如何使用RTC模块构建基本的Arduino时钟，接下来我们将研究如何使用Arduino将其升级为数字闹钟电路。

有些人不需要闹钟，他们自然醒来，有些人在闹钟响几次后醒来，有些人多次按下贪睡按钮，上大学/工作到很晚一些借口。有趣的小闹钟项目可能会遇到早晨醒来时的懒惰问题。如果用户没有响应，大多数闹钟都有一个贪睡按钮和预先确定的警报截止时间。

我们设计了这个没有懒人按钮（闹钟按钮）的闹钟，并且在用户按下按钮之前闹钟不会关闭。

此时钟可以12小时格式显示时间，日期格式为DD / MM / YYYY格式。

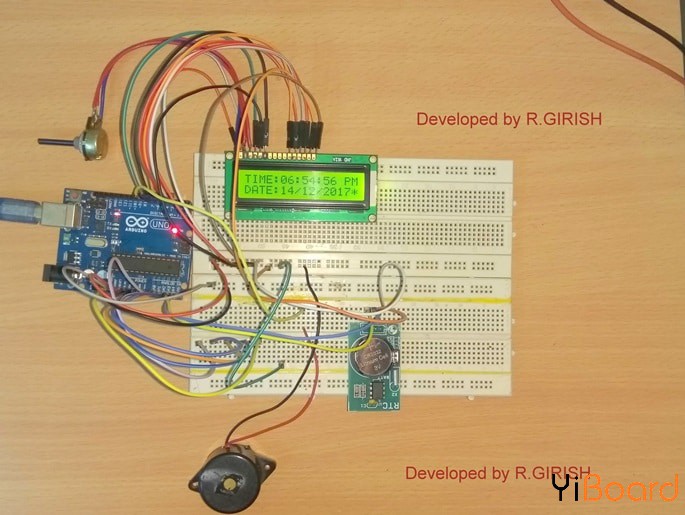

时间和日期将在1602 LCD显示屏上展示。 RTC或实时时钟时间模块将负责保持时间，即使长时间断电也可以保持正确的时间。

提供了5个按钮，其功能在后面进行解释。 Arduino项目的主板可以选择任何型号，我们推荐Arduino pro mini或Arduino nano，因为它的尺寸紧凑。

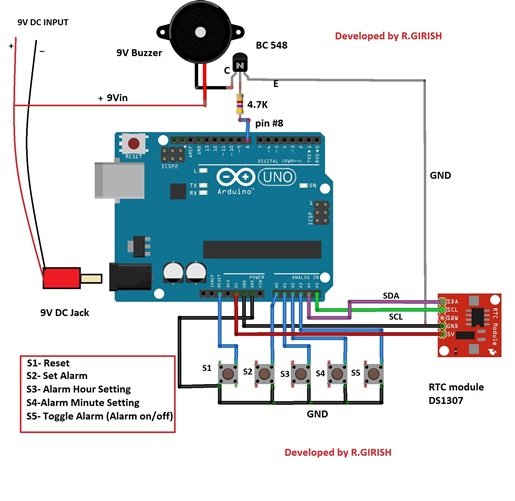

现在让我们看一下原理图。

以上是Arduino显示连接示意图，通过旋转10K电位器调整显示对比度。

以下是电路的其余部分：

该电路可以为9V 500mA适配器供电。

5个按钮的功能：

S1  - 用于停止报警（它也是复位按钮）

S2  - 用于设置闹钟。长按S2，您将进入闹钟设置菜单。

S3  - 用于增加小时数。

S4  - 用于增加分钟数。

S5  - 用于切换警报状态。如果右侧底角的LCD显示屏上存在“*”，则报警为ON，如果“*”不存在，则报警统计为OFF。

下载以下库文件：

Link1：github.com/PaulStoffregen/DS1307RTC

Link2：github.com/PaulStoffregen/Time

现在，我们必须设置时间到RTC模块，时间将从您的PC同步到RTC模块。

上传以下代码以设置时间并打开串行监视器：

1. //------------------------------------------------//

2. #include <Wire.h>

3. #include <TimeLib.h>

4. #include <DS1307RTC.h>

5. const char *monthName[12] = {

6. "Jan", "Feb", "Mar", "Apr", "May", "Jun",

7. "Jul", "Aug", "Sep", "Oct", "Nov", "Dec"

8. };

9. tmElements_t tm;

10. void setup() {

11. bool parse=false;

12. bool config=false;

13. // get the date and time the compiler was run

14. if (getDate(__DATE__) && getTime(__TIME__)) {

15. parse = true;

16. // and configure the RTC with this info

17. if (RTC.write(tm)) {

18. config = true;

19. }

20. }

21. Serial.begin(9600);

22. while (!Serial) ; // wait for Arduino Serial Monitor

23. delay(200);

24. if (parse && config) {

25. Serial.print("DS1307 configured Time=");

26. Serial.print(__TIME__);

27. Serial.print(", Date=");

28. Serial.println(__DATE__);

29. } else if (parse) {

30. Serial.println("DS1307 Communication Error :-{");

31. Serial.println("Please check your circuitry");

32. } else {

33. Serial.print("Could not parse info from the compiler, Time="");

34. Serial.print(__TIME__);

35. Serial.print("", Date="");

36. Serial.print(__DATE__);

37. Serial.println(""");

38. }

39. }

40. void loop() {

41. }

42. bool getTime(const char *str)

43. {

44. int Hour, Min, Sec;

45. if (sscanf(str, "%d:%d:%d", &Hour, &Min, &Sec) != 3) return false;

46. tm.Hour = Hour;

47. tm.Minute = Min;

48. tm.Second = Sec;

49. return true;

50. }

51. bool getDate(const char *str)

52. {

53. char Month[12];

54. int Day, Year;

55. uint8_t monthIndex;

56. if (sscanf(str, "%s %d %d", Month, &Day, &Year) != 3) return false;

57. for (monthIndex = 0; monthIndex < 12; monthIndex++) {

58. if (strcmp(Month, monthName[monthIndex]) == 0) break;

59. }

60. if (monthIndex >= 12) return false;

61. tm.Day = Day;

62. tm.Month = monthIndex + 1;

63. tm.Year = CalendarYrToTm(Year);

64. return true;

65. }

66. //----------------------------------------//

复制代码

现在您已成功设置RTC时间

接下来，您需要上传以下主要代码：

1. //------------Program Developed by R.Girish-------//

2. #include <LiquidCrystal.h>

3. #include <DS1307RTC.h>

4. #include <TimeLib.h>

5. #include <Wire.h>

6. #include <EEPROM.h>

7. const int rs = 7;

8. const int en = 6;

9. const int d4 = 5;

10. const int d5 = 4;

11. const int d6 = 3;

12. const int d7 = 2;

13. const int buzzer = 8;

14. boolean alarm = false;

15. boolean outloop = true;

16. const int setAlarm = A0;

17. const int Hrs = A1;

18. const int Min = A2;

19. const int ok = A3;

20. const int HrsADD = 0;

21. const int MinADD = 1;

22. const int ALsave = 2;

23. int HrsVal = 0;

24. int MinVal = 0;

25. int H = 0;

26. int M = 0;

27. int S = 0;

28. int i = 0;

29. int j = 0;

30. int k = 0;

31. LiquidCrystal lcd(rs, en, d4, d5, d6, d7);

32. void setup()

33. {

34. Serial.begin(9600);

35. lcd.begin(16, 2);

36. pinMode(buzzer, OUTPUT);

37. pinMode(setAlarm, INPUT);

38. pinMode(Hrs, INPUT);

39. pinMode(Min, INPUT);

40. pinMode(ok, INPUT);

41. digitalWrite(setAlarm, HIGH);

42. digitalWrite(Hrs, HIGH);

43. digitalWrite(Min, HIGH);

44. digitalWrite(ok, HIGH);

45. }

46. void loop()

47. {

48. tmElements_t tm;

49. lcd.clear();

50. if (EEPROM.read(ALsave) == false)

51. {

52. lcd.setCursor(15, 1);

53. lcd.print("");

54. }

55. if (EEPROM.read(ALsave) == true)

56. {

57. lcd.setCursor(15, 1);

58. lcd.print(F("*"));

59. }

60. if (RTC.read(tm))

61. {

62. if (tm.Hour >= 12)

63. {

64. lcd.setCursor(14, 0);

65. lcd.print("PM");

66. }

67. if (tm.Hour < 12)

68. {

69. lcd.setCursor(14, 0);

70. lcd.print("AM");

71. }

72. lcd.setCursor(0, 0);

73. lcd.print("TIME:");

74. H = tm.Hour;

75. if (tm.Hour > 12)

76. {

77. if (tm.Hour == 13)

78. {

79. lcd.print("01");

80. }

81. if (tm.Hour == 14)

82. {

83. lcd.print("02");

84. }

85. if (tm.Hour == 15)

86. {

87. lcd.print("03");

88. }

89. if (tm.Hour == 16)

90. {

91. lcd.print("04");

92. }

93. if (tm.Hour == 17)

94. {

95. lcd.print("05");

96. }

97. if (tm.Hour == 18)

98. {

99. lcd.print("06");

100. }

101. if (tm.Hour == 19)

102. {

103. lcd.print("07");

104. }

105. if (tm.Hour == 20)

106. {

107. lcd.print("08");

108. }

109. if (tm.Hour == 21)

110. {

111. lcd.print("09");

112. }

113. if (tm.Hour == 22)

114. {

115. lcd.print("10");

116. }

117. if (tm.Hour == 23)

118. {

119. lcd.print("11");

120. }

121. }

122. else

123. {

124. lcd.print(tm.Hour);

125. }

126. M = tm.Minute;

127. S = tm.Second;

128. lcd.print(":");

129. lcd.print(tm.Minute);

130. lcd.print(":");

131. lcd.print(tm.Second);

132. lcd.setCursor(0, 1);

133. lcd.print("DATE:");

134. lcd.print(tm.Day);

135. lcd.print("/");

136. lcd.print(tm.Month);

137. lcd.print("/");

138. lcd.print(tmYearToCalendar(tm.Year));

139. } else {

140. if (RTC.chipPresent())

141. {

142. lcd.setCursor(0, 0);

143. lcd.print("RTC stopped!!!");

144. lcd.setCursor(0, 1);

145. lcd.print("Run SetTime code");

146. } else {

147. lcd.clear();

148. lcd.setCursor(0, 0);

149. lcd.print("Read error!");

150. lcd.setCursor(0, 1);

151. lcd.print("Check circuitry!");

152. }

153. }

154. if (digitalRead(setAlarm) == LOW)

155. {

156. setALARM();

157. }

158. if (H == EEPROM.read(HrsADD) && M == EEPROM.read(MinADD) && S == 0)

159. {

160. if (EEPROM.read(ALsave) == true)

161. {

162. sound();

163. }

164. }

165. if (digitalRead(ok) == LOW)

166. {

167. if (EEPROM.read(ALsave) == true)

168. {

169. EEPROM.write(ALsave, 0);

170. alarm = false;

171. delay(1000);

172. return;

173. }

174. if (EEPROM.read(ALsave) == false)

175. {

176. EEPROM.write(ALsave, 1);

177. alarm = true;

178. delay(1000);

179. return;

180. }

181. }

182. delay(1000);

183. }

184. void setALARM()

185. {

186. HrsVal = EEPROM.read(HrsADD);

187. MinVal = EEPROM.read(MinADD);

188. lcd.clear();

189. lcd.setCursor(0, 0);

190. lcd.print(F(">>>>SET ALARM<<<"));

191. lcd.setCursor(0, 1);

192. lcd.print(F("Hrs:"));

193. lcd.print(EEPROM.read(HrsADD));

194. lcd.print(F(" Min:"));

195. lcd.print(EEPROM.read(MinADD));

196. delay(600);

197. while (outloop)

198. {

199. if (HrsVal > 23)

200. {

201. HrsVal = 0;

202. lcd.clear();

203. lcd.setCursor(0, 0);

204. lcd.print(F(">>>>SET ALARM<<<"));

205. lcd.setCursor(0, 1);

206. lcd.print(F("Hrs:"));

207. lcd.print(HrsVal);

208. lcd.print(F(" Min:"));

209. lcd.print(MinVal);

210. }

211. if (MinVal > 59)

212. {

213. MinVal = 0;

214. lcd.clear();

215. lcd.setCursor(0, 0);

216. lcd.print(F(">>>>SET ALARM<<<"));

217. lcd.setCursor(0, 1);

218. lcd.print(F("Hrs:"));

219. lcd.print(HrsVal);

220. lcd.print(F(" Min:"));

221. lcd.print(MinVal);

222. }

223. if (digitalRead(Hrs) == LOW)

224. {

225. HrsVal = HrsVal + 1;

226. lcd.clear();

227. lcd.setCursor(0, 0);

228. lcd.print(F(">>>>SET ALARM<<<"));

229. lcd.setCursor(0, 1);

230. lcd.print(F("Hrs:"));

231. lcd.print(HrsVal);

232. lcd.print(F(" Min:"));

233. lcd.print(MinVal);

234. delay(250);

235. }

236. if (digitalRead(Min) == LOW)

237. {

238. MinVal = MinVal + 1;

239. lcd.clear();

240. lcd.setCursor(0, 0);

241. lcd.print(F(">>>>SET ALARM<<<"));

242. lcd.setCursor(0, 1);

243. lcd.print(F("Hrs:"));

244. lcd.print(HrsVal);

245. lcd.print(F(" Min:"));

246. lcd.print(MinVal);

247. delay(250);

248. }

249. if (digitalRead(setAlarm) == LOW)

250. {

251. EEPROM.write(HrsADD, HrsVal);

252. EEPROM.write(MinADD, MinVal);

253. lcd.clear();

254. lcd.setCursor(0, 0);

255. lcd.print(F("Alarm is Set for"));

256. lcd.setCursor(0, 1);

257. lcd.print(EEPROM.read(HrsADD));

258. lcd.print(F(":"));

259. lcd.print(EEPROM.read(MinADD));

260. lcd.print(F(" Hrs"));

261. delay(1000);

262. outloop = false;

263. }

264. }

265. outloop = true;

266. }

267. void sound()

268. {

269. lcd.clear();

270. lcd.setCursor(0, 0);

271. lcd.print("Wakey Wakey !!!");

272. lcd.setCursor(0, 1);

273. lcd.print("Its Time now.....");

274. for (j = 0; j < 10; j++)

275. {

276. for (i = 0; i < 2 ; i++)

277. {

278. digitalWrite(buzzer, HIGH);

279. delay(150);

280. digitalWrite(buzzer, LOW);

281. delay(150);

282. }

283. delay(400);

284. }

285. for (k = 0; k < 10; k++)

286. {

287. for (i = 0; i < 4 ; i++)

288. {

289. digitalWrite(buzzer, HIGH);

290. delay(150);

291. digitalWrite(buzzer, LOW);

292. delay(150);

293. }

294. delay(250);

295. }

296. while (true)

297. {

298. digitalWrite(buzzer, HIGH);

299. delay(150);

300. digitalWrite(buzzer, LOW);

301. delay(150);

302. }

303. }

304. //------------Program Developed by R.Girish-------//

复制代码

上传代码后，需要在显示屏上看到正确的时间和日期。

现在让我们看看如何设置闹钟：

•长按S2直到您可以看到闹钟菜单。

•按S3和S4分别调整小时和分钟。

•设定所需时间后，再次按S2。它会说“警报设置为xx：xx小时”。

•如果警报为ON，您可以在显示屏上看到“*”符号，如果警报为OFF，则不会有“*”符号。

•您可以按S5半秒钟打开/关闭闹钟。不要长按直到“*”消失（它再次返回），只需按半秒钟即可切换警报状态。

重要的提示：

在任何时钟上设置闹钟时最常见的错误是无意中切换AM / PM，这导致我们的预期时间没有闹钟。

为解决此问题，建议的闹钟设置采用24小时时钟格式设计。

使用AM / PM格式在液晶显示屏上显示的时间为12小时，但是当您使用此项目设置闹钟时，您必须以24小时格式设置0到23小时。

例如：如果要在晚上9:00设置闹钟，则必须设置21小时0分钟。对于，凌晨5点：5小时0分钟等等。

你喜欢这个项目吗？如果对这个项目有任何疑问，请随时在本帖下面进行回复。
