本篇文章主要描述了如何在两个Arduino开发板之间交换数据。

对于数据源，我们将使用连接到第一个Arduino开发板的两个电位器。我们将数据序列化为格式化文本行，并通过UART将它们发送到第二个Arduino开发板。第二个Arduino开发板将使用获得的数据控制两个LED的亮度。

所需的硬件

●  2个Arduino Uno开发板

●  2个LED指示灯

●  2×220Ω电阻

●  2×10kΩ电位器

●  2个面包板

●  连接导线

电路板

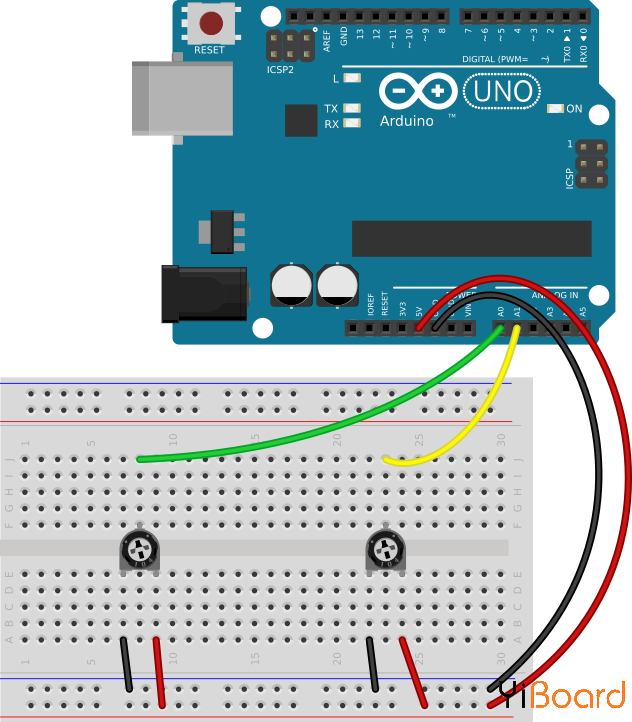

第一步是为Arduino开发板制作发送数据的电路。将两个电位器连接到Arduino开发板上的A0和A1模拟端口。

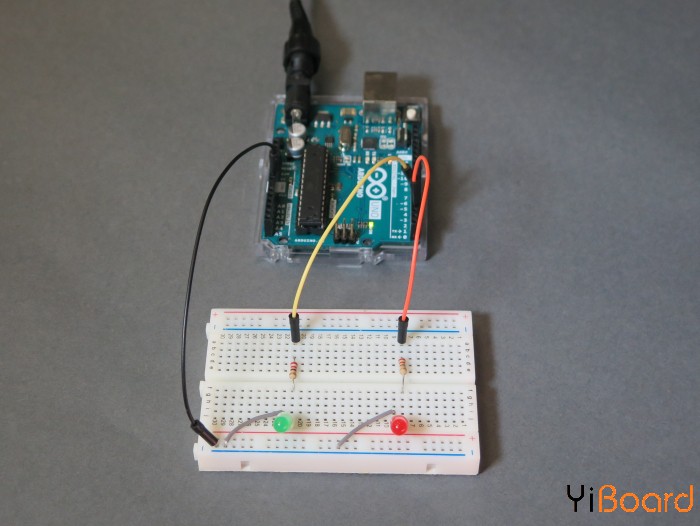

接收电路板

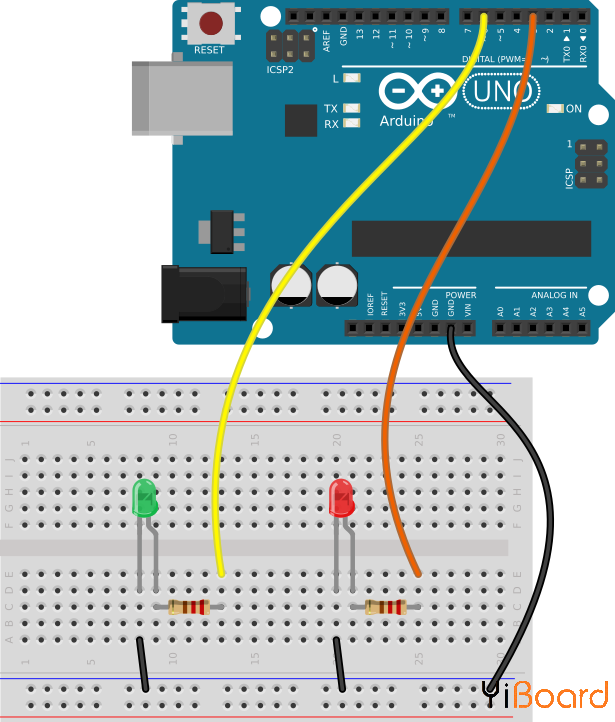

第二步是为接收数据的Arduino开发板搭建电路。通过220欧姆电阻将两个LED连接到Arduino开发板上的D4和D6数字端口。

注意：要控制亮度，两个LED指示灯应连接到支持PWM的端口。

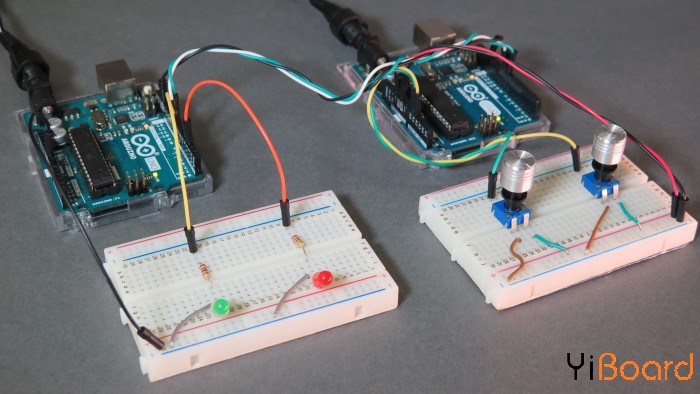

连接Arduino开发板

第三步是在Arduino开发板之间创建UART连接。所有Arduino开发板都至少有一个UART接口，也称为硬件串口或只是“串行”。

要通信串行接口使用两个名为TX和RX的引脚。 TX和RX分别是发送和接收的缩写。

例如，Arduino Uno在数字引脚D0（RX）和D1（TX）上有一个串行接口。在Uno上，此端口还用于通过USB与计算机通信。反过来，Arduino Mega还有三个额外的UART接口：

●  引脚D19（RX）和D18（TX）上的Serial1

●  引脚D17（RX）和D16（TX）上的Serial2

●  引脚D15（RX）和D14（TX）上的Serial3

如果硬件串行接口不足，可以通过编程方式在任何Arduino数字引脚上模拟UART接口。这种技术称为bit-banging，这种接口称为软件序列。

在本教程中，只有一个UART接口的Arduino Uno开发板很忙，因为我们使用它来加载固件并与计算机通信。那么，让我们创建一个新的软件序列。

在两个Arduino板上定义数字引脚TX和RX。让D8 Arduino引脚为RX，D9 Arduino引脚为TX。

要使用UART总线链接两个器件，第一个器件的TX引脚应连接到第二个器件的RX引脚，而第二个器件的TX引脚应连接到第一个器件的RX引脚。这可以通过重叠导线在物理上完成。

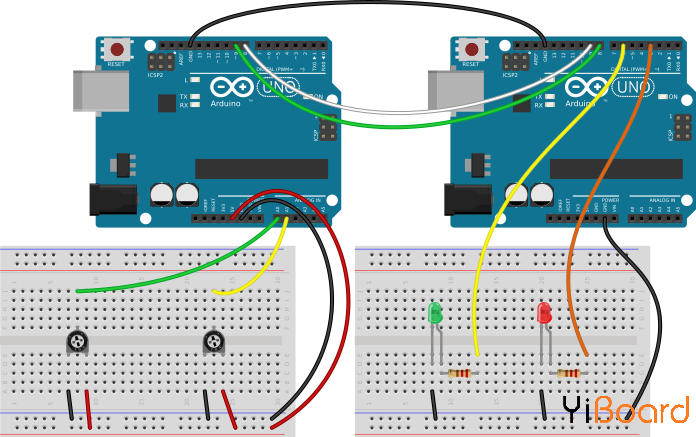

将第一块Arduino板上的D9引脚与第二块Arduino板上的D8引脚和第一块板上的D8引脚连接在第二块Arduino板上。

所有信号都需要参考电压。 GND为单端信号提供此参考，例如UART使用的信号。因此，应该加入两块板上的地面。

将第一块Arduino板上的GND引脚与第二块板上的GND引脚相连。

编程

在XOD中创建一个新项目，并将其命名为uart-led-control。我们将创建两个XOD补丁 - 每个补丁一个。为连接电位器的电位器创建一个新的补丁并命名它。

注意：对于这个项目，一些节点包含在库gabbapeople / uart-led-control中。务必将其添加到工作区中。该库中的节点很快将包含在XOD标准库中

采集数据值

让我们从电位计中收集值，并为以后的序列化做好准备。

●  在补丁上添加两个pot节点。它们对应于面包板上的几个电位计。为避免混淆，请以不同方式标记它们。例如，锅A和锅B.

●  设置pot节点的PORT引脚。当我们将它们连接到A0和A1时，我们将PORT引脚值设置为A0和A1。

●  锅节点输出0到1范围内的信号值。电位计是模拟电子元件。即使您没有触摸电位器旋钮，电位器输出值也可以连续变化，例如从0.855到0.856并返回。为了摆脱这些微小的变化，让我们将电位器输出四舍五入到点后两位小数。

●  在补丁上添加两个圆形分数节点，并将它们与pot节点链接。要在点后设置两个小数位，请将2值放在DIG引脚上。

汇编数据

在本指南中，我们使用CSV（逗号分隔值）基于文本的格式来形成包含我们传输的数据的字符串行。每行是由逗号分隔的两个信号值的字符串，用逗号分隔。

以下是字符串的示例：0.25,0.95。

要将所有数据值组合到单个字符串，请使用join节点。

●  将连接放在补丁上。

●  将D引脚的分隔符值设置为，。

●  将join节点与两个round-fraction节点链接。

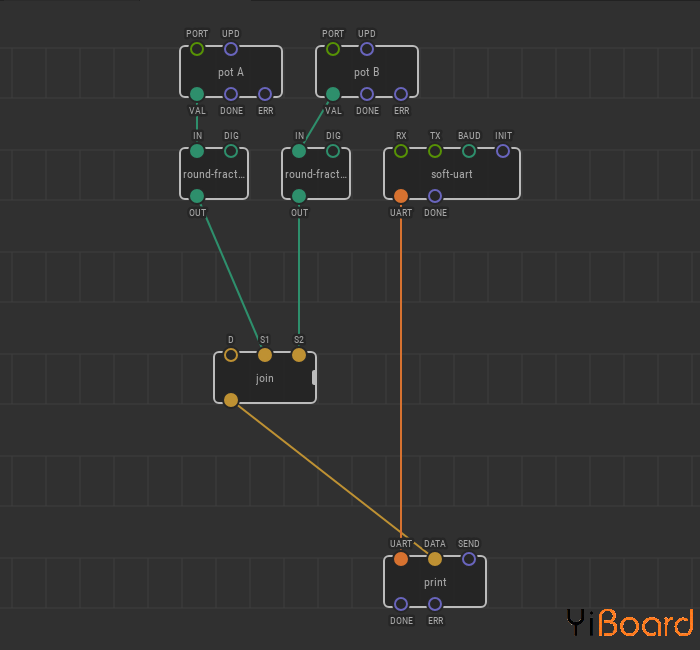

发送数据

让我们在pots程序中定义软件串行接口，并描述数据的传输方式。

●  要设置软件串行接口，请将xod / uart库中的soft-uart节点放到补丁上。设置RX和TX引脚值。我们将D8值设置为RX引脚，将D9值设置为TX。

●  BAUD引脚设置串行通信的数据速率，以每秒位数（波特）为单位。这些波特率值是标准化的。对于软件串行接口，最大波特率值为115200.请注意，波特值越高，数据在传输过程中丢失或损坏的可能性就越大。我们将BAUD值设置为19200。

●  将xod / uart库中的打印节点添加到修补程序中。此节点通过使用回车符\ r \ n和换行符\ n字节文字添加两个字节，将DATA引脚中的字符串值转换为单行。每次脉冲信号出现在SEND引脚上时，此打印通过UART发送线路。

●  将DATA引脚与连接节点链接。

●  将打印节点的UART引脚与soft-uart节点相链接。

以下是要发送的行的示例：0.25,0.95 \ r \ n。

限制频率

pots补丁的最后一步是限制发送频率。只有当电位计值发生变化时，我们才会发送新的一行数据。

我们还将使用throttle节点来减慢脉冲频率。在转弯期间，电位器产生许多新值并且脉冲率很高。期望限制脉冲频率，使得每条线具有完整性发送的时间。

●  在补丁上添加两个pulse-on-change节点，并将它们与圆形分数节点链接。

●  将任何节点放在补丁上，并将其输入与更换脉冲节点链接。现在，如果电位计值发生变化，任何和脉冲变化节点都会产生脉冲。

●  将节流节点添加到补丁上，并将其放在任何打印节点之间。节流阀每T秒传递一次脉冲不超过一次。为了减慢频率，我们将0.05秒的值放在T引脚上。

●  第一个Arduino开发板的补丁已经完成。上传，使用终端仿真器观察结果。让我们做下一个补丁。

接收数据

带有LED的Arduino开发板的程序从接收来自UART的数据开始。为LED连接板创建一个新的补丁并命名为LED。

●  要设置软件串行接口，请将xod / uart库中的soft-uart节点放到补丁上。设置RX和TX引脚值。我们将D8值设置为RX引脚，将D9值设置为TX。

●  Arduino板必须以相同的速度通信。 BAUD引脚值与上一个补丁相同。将19200值放入BAUD引脚。

●  将读取线添加到补丁上。该节点侦听UART接口以获取字节流。如果它可用，则读取行节点搜索其中的\ n字节文字，并将\ n之前的所有字符转储到单行。它还会从输出中剪切\ r \ n字节文字。 READ引脚触发新的线读。

●  将读取线节点的UART引脚与soft-uart节点相链接，并将READ值设置为Continuously。

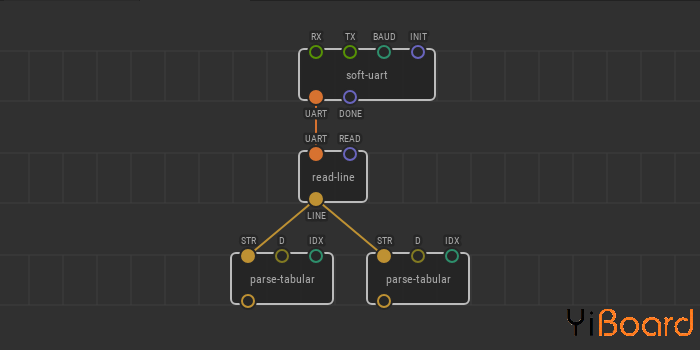

解析数据

当收到一行时，必须对其进行解析。我们将使用parse-tabular节点将序列化的CSV行解析为两个数字。

●  在补丁上添加两个解析表格节点。每个LED一个节点。 parse-tabular节点与join相反。它使用D作为分隔符将字符串STR分割为标记，并在索引IDX处输出标记。 IDX编号从0开始。例如，对于行ABCD，1234，带有分隔符的EFGH，带有0编号的部分是ABCD，带有1编号的部分是1234，带有2编号的部分是EFGH 。

●  将parse-tabular节点的STR引脚与读取线节点的LINE引脚相链接。

●  在D引脚处设置分隔符。将其指定为单引号中的字符。

●  将第一个parse-tabular节点的IDX值设置为0以读取Pot A值。

●  将第二个parse-tabular节点的IDX值设置为1以读取Pot B值。

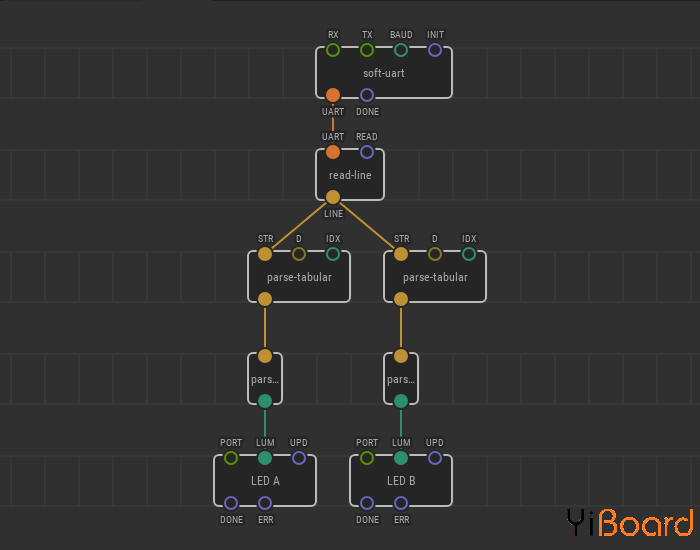

控制LED

要完成LED部分，仍然需要将线路部件发送到LED。

●  将两个parse-number节点从uart-example库中放入补丁，并将它们与parse-tabular节点链接起来。 parse-number节点将String类型的值转换为Number。

●  添加到每个电位器的LED节点。您可以将它们命名为LED A和LED B作为电位器。当我们将LED连接到Arduino板上的D3和D6引脚时，我们将D3和D6值放入LED节点的PORT引脚。

●  将parse-number输出与led节点的LUM引脚相链接。

两个补丁都已完成，您可以将它们上传到他们的主板上。

结论

如果您在尝试重复本教程时遇到问题，请下载准备好的项目： uart-led-control.rar (5.38 KB, 下载次数: 30)

2018-10-4 11:31 上传

点击文件名下载附件

，然后在IDE中打开它。
