通过使用以太网扩展板（Ethernet shield），您可以将Arduino开发板用作一个Web服务器。

通过向Arduino开发板配备一个以太网扩展板，您可以将其变成简易的Web服务器，并通过在与Arduino连接在同一网络的计算机上运行的浏览器访问该服务器，您可以：

● 从网页控制硬件（使用Javascript按钮）。

● 读取开关的状态（使用简单的HTML）。

● 读取传感器的值（使用简单的HTML）。

所需的硬件

要将Arduino用作Web服务器，您需要以下硬件：

● Arduino Mega2560（或Arduino UNO）开发板

● 以太网扩展板

● 10 / 100Mb网线

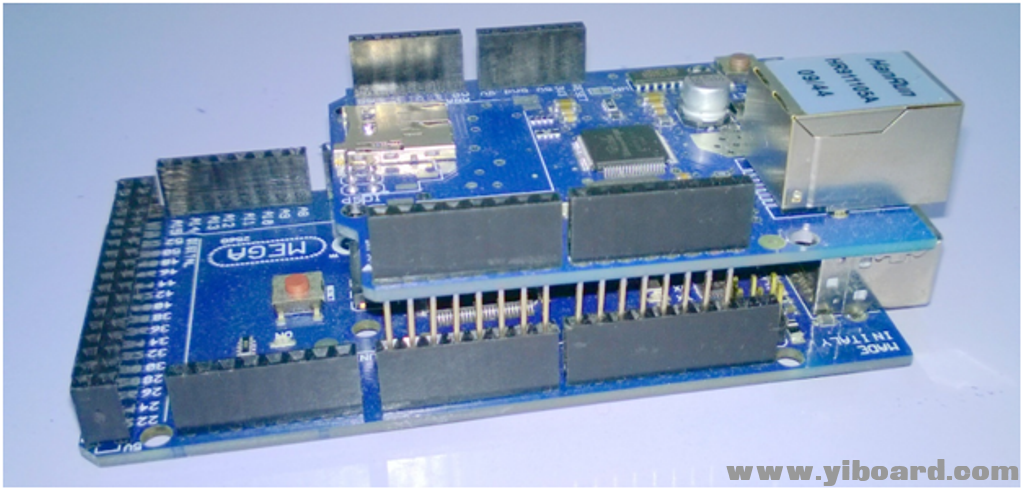

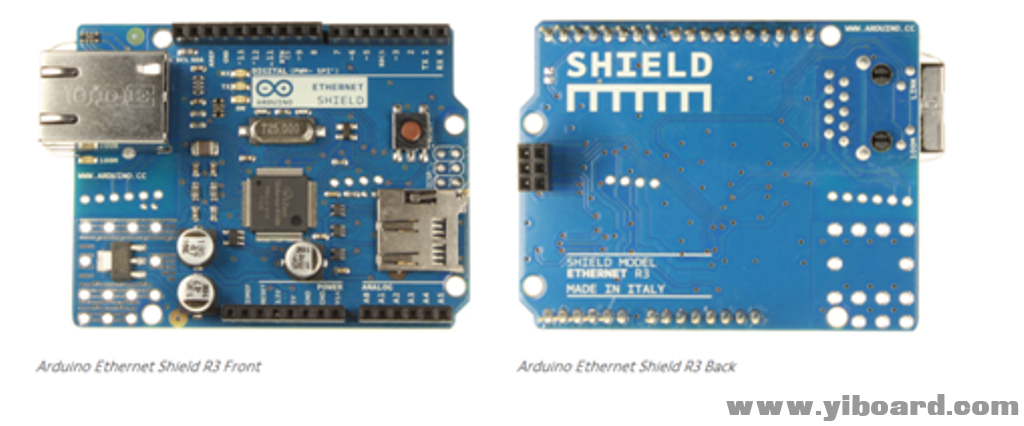

以太网扩展板将Arduino连接到Internet。设置非常简单：只需将扩展板的插头插入Arduino，然后将网线连接到扩展板。下图显示了此设置：

实验

为了演示如何将Arduino用作Web服务器，我们将读取交换机的状态。

需要硬件

● 10 / 100Mb网线

● Wi-Fi路由器

● Arduino Mega2560开发板

● 以太网扩展板

● 面包板

● 连接导线

● 10k电阻

● 9V适配器

● 按钮

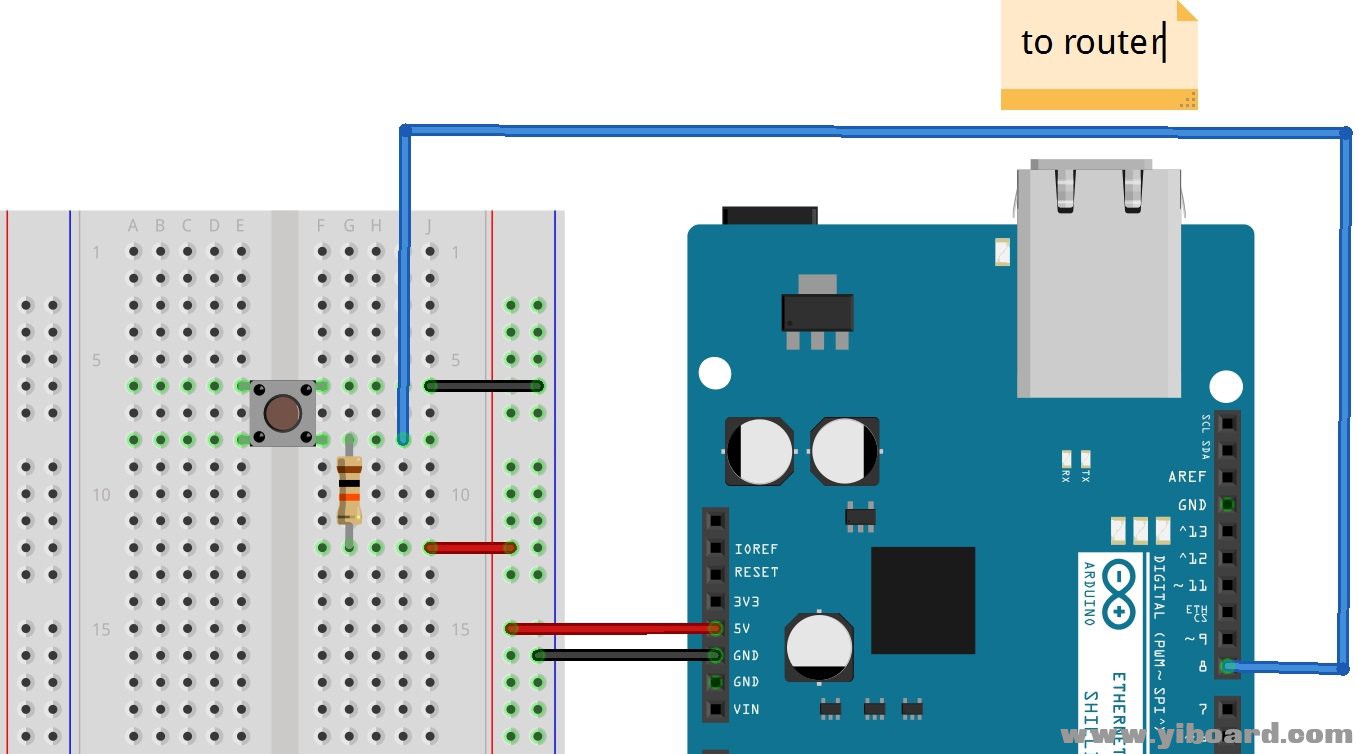

接线图

如上所示连接组件。 Arduino的引脚8连接到按钮，并配置为INPUT。按下按钮时，Arduino将在此引脚上读取到一个低电平。然后，Arduino将OUTPUT的状态设置为ON。按钮释放时，输出将设置为OFF。交换机的状态将发送到Web服务器。

以太网配置

要控制以太网扩展板，需要使用Ethernet.h库。

首先需要使用Ethernet.begin()函数为扩展板分配MAC和IP地址。对于特定设备，MAC地址是全局唯一标识符。现在的以太网扩展板带有MAC地址的标签。对于以前的扩展板，随机的MAC地址应该可以正常工作，但是不应该使用与其他扩展板相同的MAC地址。 IP地址的有效性取决于一个网络的配置。如果使用DHCP，它可以动态地为扩展板分配IP。

IP地址

IP地址（因特网协议地址）是分配给参与计算机网络的每个设备的数字标签，该计算机网络使用因特网协议进行通信。通过以下代码指定IP地址：

byte ip[] = { 192, 168, 0, 112 };

复制代码

然后根据自己的设置将其更改。例如，要将以太网扩展板IP分配到192.168.0.50，请写入以下代码：

byte ip[] = { 192, 168, 0, 50 };

复制代码

MAC地址

MAC地址（媒体访问控制地址）是分配给参与物理网络的每个设备的唯一标识符。每个网络设备都有一个唯一的序列号，可通过网络识别自身，这通常可以硬编程到设备的固件中。但是，使用Arduino，我们可以自己定义MAC地址。

byte mac[] = { 0x90, 0xA2, 0xDA, 0x0D, 0x85, 0xD9 };

复制代码

您可以通过以下代码设置子网和网关：

byte subnet [] = {255,255,255,0}; //分配子网掩码
byte gateway [] = {192,168,0,1}; //分配网关

复制代码

因此，设置以太网扩展板时，需要以下代码：

/********************ETHERNET SETTINGS ********************/
byte mac[] = { 0x90, 0xA2, 0xDA, 0x0D, 0x85, 0xD9 }; //assigning mac address
byte ip[] ={ 192, 168, 0, 112 }; // ip in lan
byte subnet[] = { 255, 255, 255, 0 }; //assigning subnet mask
byte gateway[] = { 192, 168, 0, 1 }; // assigning default gateway

复制代码

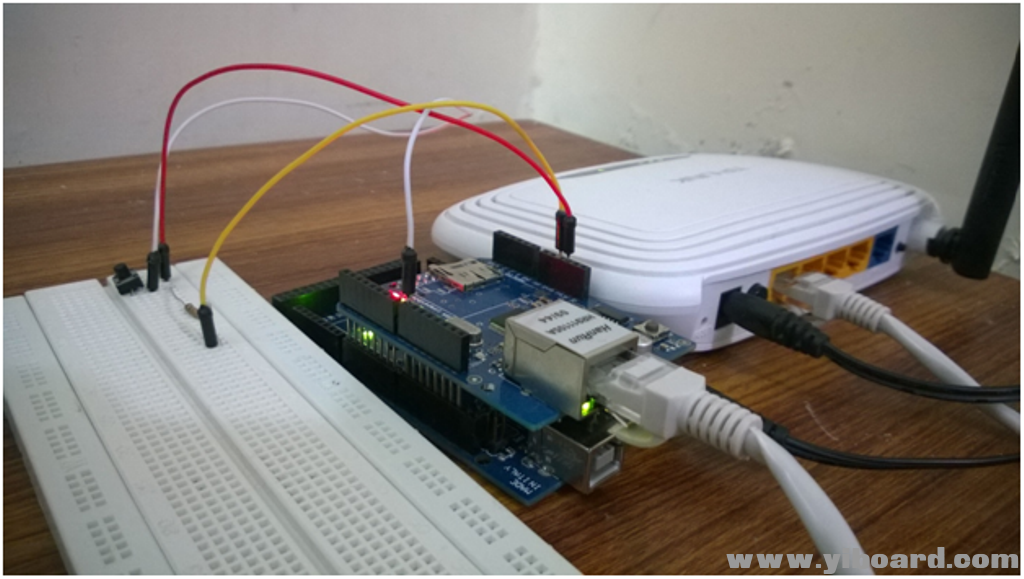

下面是系统的照片，显示了Arduino如何连接到Wi-Fi路由器。网线将扩展板与路由器连接，然后路由器与笔记本电脑无线连接。

代码

下面是一个加载简单网页的程序。

client.println("<!DOCTYPE html>"); //web page is made using HTML
client.println("<html>");
client.println("<head>");
client.println("<title>Ethernet Tutorial</title>");
client.println("<meta http-equiv="refresh" content="1">");
client.println("</head>");
client.println("<body>");
client.println("<h1>A Webserver Tutorial </h1>");
client.println("<h2>Observing State Of Switch</h2>");
client.print("<h2>Switch is: </2>");
if (digitalRead(8))
{
client.println("<h3>ON</h3>");
}
else
{
client.println("<h3>OFF</h3>");
}
client.println("</body>");
client.println("</html>");

复制代码

当访问分配给Arduino的IP地址时，该程序将在Web浏览器上显示一个网页。以下代码：

client.println("<http-equiv="refresh" content="1">");

复制代码

指示浏览器刷新页面。再次访问该页面时，Arduino将再次读取该开关的状态并显示它。

请记住，您始终可以查看显示的网页。按下按钮，您可以观察到开关的变化状态。

您也可以将其设置为在没有路由器的情况下运行。为此，您需要：

1. 为Arduino的以太网分配手动IP地址，例如192.168.0.2，子网掩码255.255.255.0，默认网关为空。

2. 使用交叉网线连接两者（笔记本电脑和Arduino）。

3. 然后，我们就可以从笔记本电脑上通过http://192.168.0.2访问您的Arduino。

代码

下面是您将加载到Arduino中的代码，以便在没有路由器的情况下将其直接连接到PC：

#include <SPI.h>
#include <Ethernet.h>
/******************** ETHERNET SETTINGS ********************/
byte mac[] = { 0x90, 0xA2, 0xDA, 0x0D, 0x85, 0xD9 }; //physical mac address
byte ip[] = { 192, 168, 0, 112 }; // ip in lan
byte subnet[] = { 255, 255, 255, 0 }; //subnet mask
byte gateway[] = { 192, 168, 0, 1 }; // default gateway
EthernetServer server(80); //server port
void setup()
{
Ethernet.begin(mac,ip,gateway,subnet); // initialize Ethernet device
server.begin(); // start to listen for clients
pinMode(8, INPUT); // input pin for switch
}
void loop()
{
EthernetClient client = server.available(); // look for the client
// send a standard http response header
client.println("HTTP/1.1 200 OK");
client.println("Content-Type: text/html");
client.println("Connnection: close");
client.println();
/*
This portion is the webpage which will be
sent to client web browser one can use html , javascript
and another web markup language to make particular layout
*/
client.println("<!DOCTYPE html>"); //web page is made using html
client.println("<html>");
client.println("<head>");
client.println("<title>Ethernet Tutorial</title>");
client.println("<meta http-equiv="refresh" content="1">");
/*
The above line is used to refresh the page in every 1 second
This will be sent to the browser as the following HTML code:
<meta http-equiv="refresh" content="1">
content = 1 sec i.e assign time for refresh
*/
client.println("</head>");
client.println("<body>");
client.println("<h1>A Webserver Tutorial </h1>");
client.println("<h2>Observing State Of Switch</h2>");
client.print("<h2>Switch is: </2>");
if (digitalRead(8))
{
client.println("<h3>ON</h3>");
}
else
{
client.println("<h3>OFF</h3>");
}
client.println("</body>");
client.println("</html>");
delay(1); // giving time to receive the data
/*
The following line is important because it will stop the client
and look for the new connection in the next iteration i.e
EthernetClient client = server.available();
*/
client.stop();
}

复制代码
