【经验分享】LPC546xx使用IAP进入USB UART ISP更新程序

天南地北客

一、 文档说明

写这篇经验分享的目的是给出如何在LPC546xx中使用IAP进入USB MSC ISP 和UART ISP更新用户程序。通常客户可以使用外部引脚状态的配置实现直接进入到相应的ISP模式。引脚状态与进入ISP模式对应关系如下图：

其中：ISP0对应引脚PIO0_4；ISP_1对应引脚PIO0_5；ISP_2对应引脚PIO0_6。

但是问题是实际使用过程中，还有一些客户不想通过按键的配置进入相应的模式，而是希望能够直接从程序进入到相应的ISP模式，那么这个时候，我们就可以使用程序中调用IAP进入ISP，这样就不需要外部硬件的配置了。

本文主要讲解如何使用IAP进入USB MSC ISP 以及UART ISP从而实现用户程序的更新。代码基于SDK2.2_LPCXpresso54618, flashiap程序，开发板为LPCXpresso54618，分享这篇文章的原因也是因为SDK里面没有给出对应的IAP进入ISP的代码。

二、 使用IAP 进入ISP代码实现

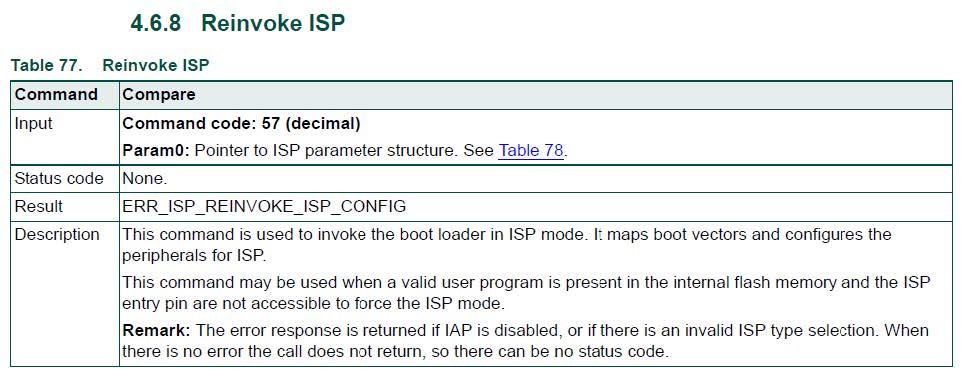

首先进行理论知识补充，查看LPC54618的用户手册 ISP和IAP章节，IAR进入ISP的命令，具体如下：

这里一定要注意的是输入的param0是指针，和其他系列不一样，其他系列是直接给具体的参数，所以这里有网友吃亏了。

下面给出我写的对应程序：

1.

2. status_t Chip_IAP_ReinvokeISP( uint8_t IspMode )

3. {

4. uint32_t command[9], result[4];

5. uint8_t Param[8];

6. uint8_t *p=Param;

7. Param[0] = 0;

8. Param[1] = IspMode; //usb 8// 6 usart

9. Param[2] = 0;

10. Param[3] = 0;

11. Param[4] = 0;

12. Param[5] = 0;

13. Param[6] = 0;

14. Param[7] = IspMode;

15. command[0] = kIapCmd_FLASHIAP_ReinvokeISP; //57

16. command[1] = (uint32_t )p;

17. iap_entry(command, result);

18. return translate_iap_status(result[0]);

19. }

复制代码

调用如下：

1. status = Chip_IAP_ReinvokeISP(6); //usb 8// 6 usart

2. {

3. PRINTF("\r\nstatus=%x\n",status);

4. }

复制代码

其中6代表选择usart, 8为USB。

下载SDK2.2_LPCXpresso54618代码，链接：https://mcuxpresso.nxp.com/en/welcome

在页面选择SDK Builder，然后选择开发板为LPCXpresso54618, 生成代码并下载。本次代码修改基于flashiap，路径：

SDK_2.2_LPCXpresso54618\boards\lpcxpresso54618\driver_examples\flashiap

把上面status_t Chip_IAP_ReinvokeISP( uint8_t IspMode )函数放到fsl_flashiap.c, 并且在fsl_flashiap.h中定义。Flashiap.c的main函数中调用这个函数。

三、 使用IAP进入ISP测试

首先准备一个应用程序的.bin和.hex文件。Bin文件的名称改为firmware.bin。hex文件名称无所谓。

3.1 UART ISP更新程序

Flashiap.c 的main中调用为：

1. status = Chip_IAP_ReinvokeISP(6);

复制代码

代码编译之后，用仿真器烧录运行之后，等待进入UART ISP， 然后使用FlashMagic下载用户程序， flashMagic可以到这个链接下载：http://www.flashmagictool.com/

进入UART ISP之后，可以使用FlashMagic以下操作查看下是否能够连上：ISP-> Read device signature。

上面的图片说明已经连上了，然后可以直接点击start下载代码，下载完成后，ISP->Go，即可看到用户程序运行。

3.2  USB MSC ISP 更新程序

Flashiap.c 的main中调用为：

1. status = Chip_IAP_ReinvokeISP(8);

复制代码

代码编译之后，用仿真器烧录运行之后，等待进入USB0 MSC ISP，找一个USB线连接板上J3。进入USB0 MSC ISP，会发现一个名叫“CRP DISABLD”的磁盘，如下图：

打开CRP DISABLD磁盘，删掉里面的firmware.bin文件，把用户程序bin文件改名为firmware.bin的文件丢进去，记住一定要改为firmware.bin，否则不能运行。然后按下板子的reset按键，可以发现用户程序已经运行。

本文档的PDF格式： 【经验分享】LPC546XX 使用IAP进入USB UART ISP更新程序.pdf (365.61 KB, 下载次数: 4)
