SAM4L-EK入门套件 - Keil开发环境搭建指南

@ 一板网

SAM4L系列是Atmel发布的一款基于Cortex-M4的超低功耗高能效微控制器，KEIL5可以完美支持该系列的开发。

1. 安装软件开发包

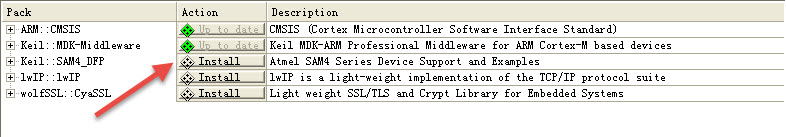

KEIL安装完成后，打开PackInstaller安装软件开发包。在打开的界面右侧选择Boards，在列表中找到SAM4L-EK。

这时在界面的左侧就会显示可使用的安装包，点击Install，KEIL会自动下载并安装SAM4_DFP软件开发包。

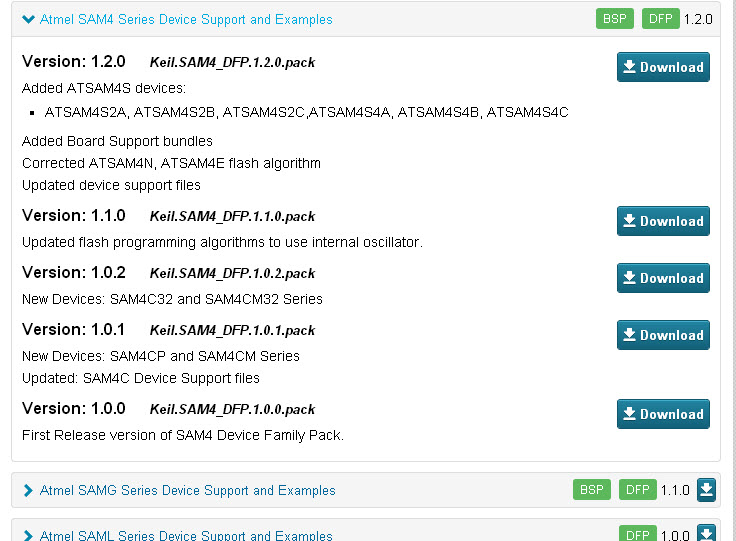

也可以在官网的PACK下载离线安装包。下载地址：http://www.keil.com/dd2/pack/

2. SAM4_DFP软件开发包简介

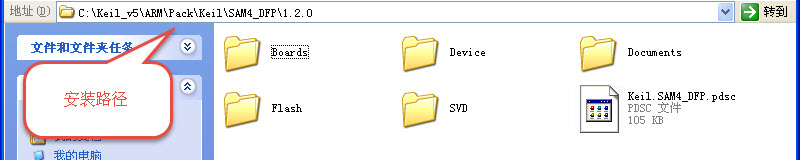

KEIL将所有安装的软件开发包放置在Pack文件夹下，安装SAM4_DFP开发包后，我们来看看都有哪些文件：

其中：

Boards文件夹放置开发板的例程Example；

Device文件夹下放置各个芯片型号的运行所需的.h头文件及启动文件；

Documents文件夹是芯片相关的文档，包含用户手册、器件手册及编程手册等等；

Flash文件夹是下载程序时擦写芯片所用的算法。

SVD文件夹包含型号的端口寄存器描述文件，包含CMSIS运行库时的.SVD文件及不带CMSIS运行库的.SFR文件。CMSIS-SVD的全称是CMSIS System View Description file)。官方的帮助文件对该文件描述如下：

<SVD file> Is the name of the CMSIS-SVD XML file, which describes the device peripherals.

3. 运行例程文件

安装开发包后，Keil自带两个例程——Blinky及RTX_Blinky工程。

以Blinky工程为例，该工程实现的功能如下：运行时LED等闪烁，按下用户按钮时停止闪烁。
