STM32 F7系列 ARM® Cortex®-M7 高性能 32 位微处理器

STM32F7 是高智能、高性能的 STM32 系列器件，是世界上首款 ARM® Cortex® -M7 内核的 32 位单片机。所提供嵌入式闪存 1000 CoreMark / 428DMIPS 的运行效率，来自 200MHz 的 ST ART Accelerator™。高达两倍的 DSP 性能，在电源的效率上没有损失。由于 L1 的高速缓存 (I/D 4KB + 4KB)，外部存储器的使用没有性能损失。同早期 STM32F4 系列、STM32 生态系统完全引脚和代码兼容。优势在于允许更多响应的创建，创新的应用，芯片上和芯片外存储器的运行，易于升级现有的基于 STM32F4 设计。

围绕着 Cortex-M7 内核，全新外围的设计，包括 AXI 和多路 AHB 总线矩阵的互联架构，通用和专用 DMA 控制器，以及 Chrom-ART 图形 HW 加速器，优化了 STM32F7 的系统性能。可实现总线上高速的主、从数据传输，而无需加载的 CPU。

产品特性

分散架构的大容量 SRAM

  32OKB 存储容量包括

  — 总线矩阵上的 240KB + 16KB

  — 数据 TCM RAM 的 64KB

指令 TCM RAM 的 16KB

  备份 SAM 的 4KB

  主 RAM 支持大容量的数据缓冲和多个软件栈。数据 TCM 和指令 TCM 的 RAM，支持临界实时的数据 / 程序。备份 SRAM 支持低功耗模式下的数据保护。

电源效率

  高达 7CoreMark / MW，供电电压 1.8V，主频 180MHz

  在 STOP 模式，所有 SRAM 数据保存的条件下，典型电流 120μA，为功耗受限的产品开发提供了空间，以实现更多的创新型设计

新的外围设置

  支持双时钟：支持在没有改变外围速度的条件下，允许改变系统时钟

  两个串行音频输出 SAI 接口：支持 SPDIF 输出

  三个半双工 I2S 接口和 SPDIF 输入：支持多个音频通道的输入和输出

  专用电源供电的两个 USB OTG：即使 MCU 供电为 1.8V，也可以使能 USB 通信

  双四路 SPI 接口：只需要 1、4 或 8 数据引脚，就可以连接低成本的储存器

广泛的封装

  WLCSP143 (< 5.9×4.6 mm)

  UFBGA176 (10×10×0.6) Pitch 0.5mm, TFBGA216 (13×13×1.2) Pitch 0.8 mm

  LQFP100 (14×14×1.4)、LQFP144 (20×20×1.4)、LQFP176 (24×24×1.4)、LQFP208 (28×28×1.4)

功能框图

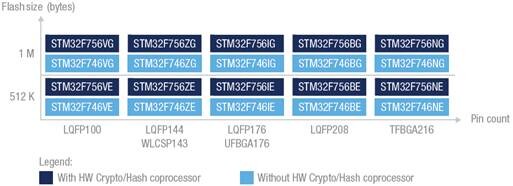

订购信息 - 2015 年 Q2 可售
