LPCXpresso LPC54100开发板简介

阿哲

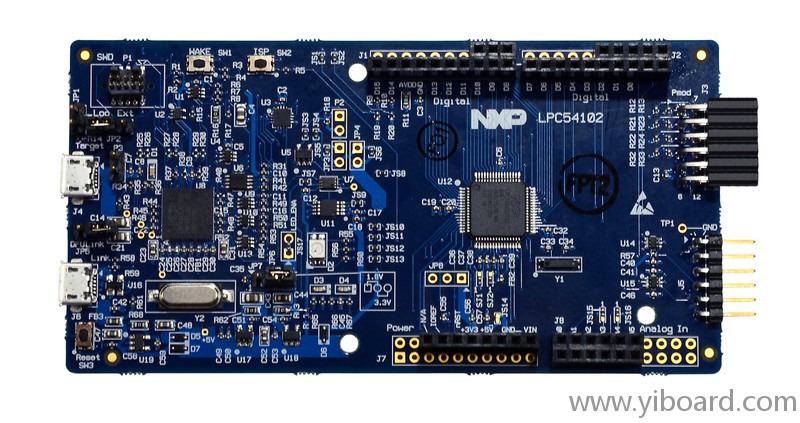

OM13077: LPC54100 LPCXpresso开发板

官网链接：http://www.cn.nxp.com/board/OM13077.html

演示板说明

LPCXpresso系列板卡为恩智浦NXP的Cortex-M MCU微控制器提供了一个强大和灵活的开发系统。LPCXpresso54102板采用恩智浦的LPC54102低功耗微控制器的设计，使您的项目尽可能的容易上手。

LPCXpresso™是由NXP基于ARM的微控制器提供技术支持的低成本开发平台，该平台是由一个简单的基于Eclipse的IDE和低成本的目标板组成，其中包括一个板上调试探头。LPCXpresso是一个终端到终端的解决方案，使嵌入式工程师可以从最初开发到最终生产进行评估。

简介

在LPCXpresso54102板载调试探针的闪存被预先编程，以支持CMSIS-DAP协议，或者可以为DFU引导被配置为使用Redlink协议（LPCXpresso IDE优化）。另外，可以使用它简单地通过P1连接器连接到电路板上，并通过二级USB接口供电的电路板外部调试探头，如LPC链接2。该LPCXpresso54102板可与恩智浦合作伙伴，包括Atollic，凯尔，IAR，Mentor Graphics和罗利用CMSIS-DAP协议选项的开发工具。请参考我们的合作伙伴的详细信息，使用他们的工具用板。

LPCXpresso54102是由自由LPCOpen软件开发平台的NXP微控制器，它提供了驱动和实施例在为快速产品开发源代码完全支持。

特性：

■  板载高速USB与基于CMSIS-DAP和Redlink协议支持调试探头，可以调试板载LPC54102或外部目标

■  外部调试探针选项

■  三色LED，目标复位，进行简单的测试软件的功能ISP及唤醒按钮

■  基于Arduino的UNO和PMOD™，再加上额外的扩展端口引脚的扩展选项

■  板载1.8 V和3.3 V稳压器以及外接电源选项

■  内置MCU功耗和电源电压测量

■  UART，I²C和SPI端口，通过板载调试探针从LPC54102目标桥接USB

■  FTDI UART接口

■  通过LPCXpresso基于Eclipse的IDE和GNU C / C ++工具链，在免费和Pro版本全面支持
