常见线对板连接器的PCB封装库（XH、PH、VH系列）

博根工作室

线对板连接器（Wire to Board）是一种常用于电子设备中的连接器，可以将导线连接到印刷电路板（PCB），从而实现电路之间的连接。线对板连接器的优点在于其结构简单，安装灵活，且具有较高的可靠性和稳定性，适用于小尺寸插接和安全端接，因此广泛应用于电子设备制造、电力通信、汽车电子等领域。

博根工作室可以提供各类常见线对板连接器的原理图库和PCB封装库，并附带精细的3D模型。PCB封装库采用Altium Designer 23进行设计，可以向下兼容大多数其他版本。

支持的常见封装列表如下：

●   MX连接器（1.25mm间距，2P-17P，直插、弯插、立贴和卧贴）

●   MX连接器（3.00mm间距，2x1P-2x12P，弯插，43045系列）

●   MX连接器（4.20mm间距，2P-24P，直插和弯插，5566和5569系列）

●   PH系列连接器（2.00mm间距，2P-16P，直插、弯插、立贴和卧贴）

●   PHB系列连接器（2.00mm间距，2x2P-2x15P，直插）

●   PHD系列连接器（2.00mm间距，2x2P-2x20P，直插和弯插）

●   XH系列连接器（2.54mm间距，2P-16P，直插、弯插、立贴和卧贴）

●   VH系列连接器（3.96mm间距，2P-15P，直插和弯插）

●   ZH系列连接器（1.5mm间距，2P-16P，直插、弯插、立贴和卧贴）

●   IDC连接器（1.27mm、2.00mm和2.54mm间距，直插和弯插）

●   XHD系列连接器（2.5mm间距，2x2P-2x20P，直插和弯插）

●   CH系列连接器（3.96mm间距，2P-12P，直插和弯插）

●   HY系列连接器（2.00mm间距，2P-15P，直插、弯插、立贴和卧贴）

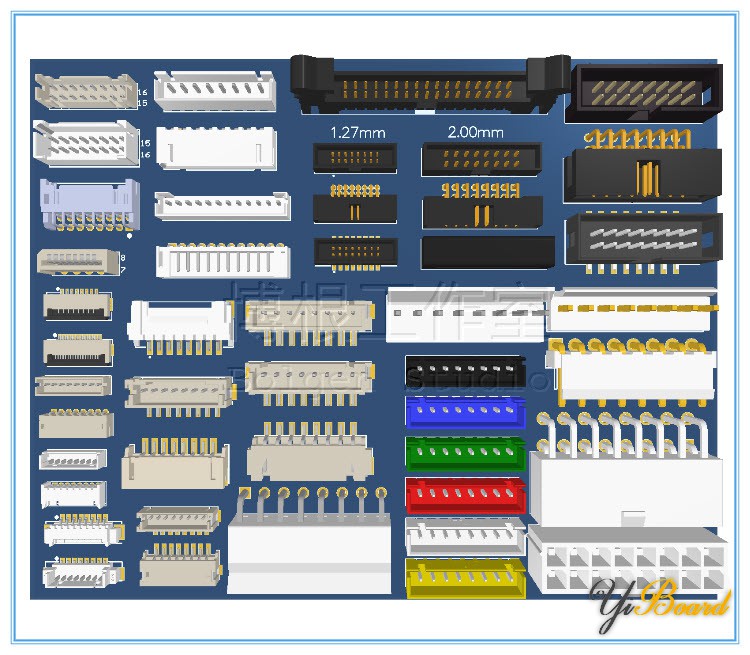

以下是常见线对板连接器的PCB封装图概览：

该PCB封装库已在淘宝店铺上架，有需要可以看一下：

淘宝链接：https://item.taobao.com/item.htm?id=584758599616

常见各类XH连接器PCB封装库的简介视频（哔哩哔哩）

博根工作室（Bolgen Studio）可以提供超过2400万种元器件的原理图符号库、PCB封装库以及3D模型，每月新增10K+的型号，如果有需要，可以联系QQ：2591269277（博根工作室）。
