常见继电器PCB封装库（欧姆龙、松乐、汇科）

博根工作室

继电器（Relay）是一种具有电气隔离功能的开关元件，广泛应用于通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制基础元件之一。继电器通常可以看作是一种使用小电流去控制大电流的开关元件。常见的继电器可分为功率继电器和信号继电器。

博根工作室可以提供各类常见继电器元件的原理图库和PCB封装库，并附带精细的3D模型。PCB封装库采用Altium Designer 23进行设计，可以向下兼容大多数其他版本。

支持的常见继电器厂商系列如下：

▘  欧姆龙（OMRON）

     ●   G2RL-1、G2RL-1A、G2RL-2、G2RL-2A、G3MB-202P、G5LE、G5V-2、G6K-2F

▘  宏发

     ●   HFKW-012-1HW、HFKW-012-1ZW

     ●   JQC-3F、JQX-14FC、JZC-23F

▘ 汇科

     ●   HK4100F

▘ 松乐

     ●   SLA、SLC、SPA、SRA、SRD

▘ 汇港（HKE）

     ●   HRS1H、HRS2H

▘ 松下（PANASONIC）

     ●   TQ2、TQ2SA

▘ 福伦（MIKERE）

     ●   MKT6-S-12DH

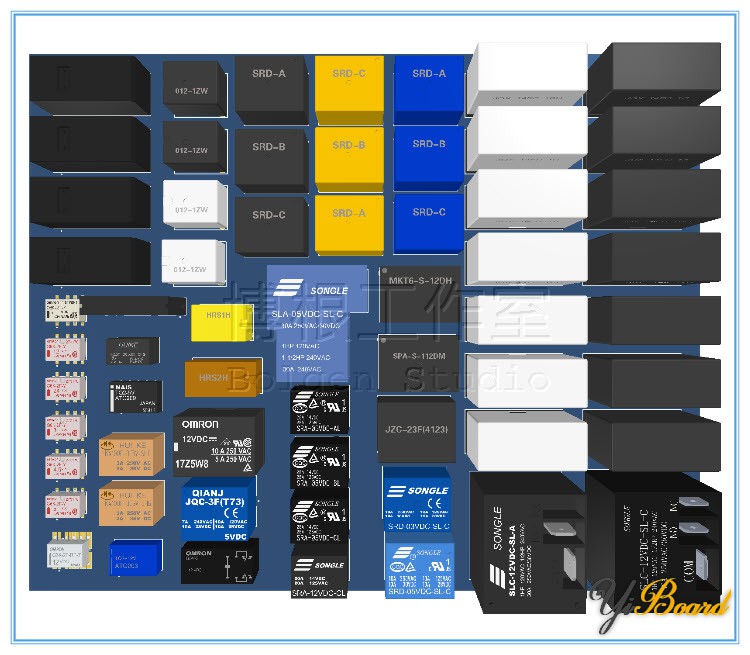

以下是常见继电器的PCB封装图概览：

该PCB封装库已在淘宝店铺上架，有需要可以看一下：

淘宝链接：https://item.taobao.com/item.htm?id=584758599616

常见各类继电器PCB封装库的简介视频（哔哩哔哩）

博根工作室（Bolgen Studio）可以提供超过2400万种元器件的原理图符号库、PCB封装库以及3D模型，每月新增10K+的型号，如果有需要，可以联系QQ：2591269277（博根工作室）。
