Arduino开发板使用RFID读卡器模块RDM6300的方法

风筝

射频识别（Radio Frequency Identification，简称RFID）是一种ID系统，它使用射频中的电磁波来传输数据。一个简单的RFID系统仅由两个部分组成：标签Tag和读取/写入设备。读/写设备由射频模块和产生高频电磁场的天线组成，而标签通常是无源设备，其中包含存储和处理信息的微芯片。

在本篇文章中，我们将把RFID读取器模块RDM6300与Arduino Nano连接。 RDM6300 RFID读卡器是一种频率为125 kHz的RFID模块。该RFID模块可以从125 kHz兼容的只读标签读取数据，并且可以读写125 kHz的卡。

所需的组件

●    Arduino Nano开发板

●    RFID读取器模块RDM6300

●    125 kHz标签

●    跳线

●    面包板

RFID读卡器模块RDM6300

RDM6300 125 kHz EM4100 RFID卡ID读卡器模块主要是读取和写入125 kHz兼容标签中的数据。它可用于工作场所和住宅的监视系统、个人身份验证、访问管理、防伪、数字玩具和输出控制系统等。 RDM6300系列非接触式RFID模块使用先进的RF接收器电路和内置MCU架构，结合高效的解码算法，可以读取EM4100和所有兼容卡。它以9600波特率使用串行TTL来传输RFID标签数据。任何具有UART串行外设的微控制器均可用于此RFID读卡器。

RDM6300 RFID读卡器模块规格：

●    工作频率：125KHZ

●    波特率：9600

●    接口：TTL电平RS232格式

●    工作电压：DC 5V

●    工作电流：<50mA

●    接收距离：20〜50mm

●    尺寸（毫米）：38.5 x 20

●    重量：7g

RDM6300 RFID模块类似于EM-18 RFID读取器模块。两个模块具有相同的工作频率，即125 KHz，并支持串行RS232 / TTL输出，而RC522的工作频率为13.56 kHz。

RDM6300与Arduino连接的电路图

RDM6300 RFID读卡器模块与Arduino连接的原理图如下：

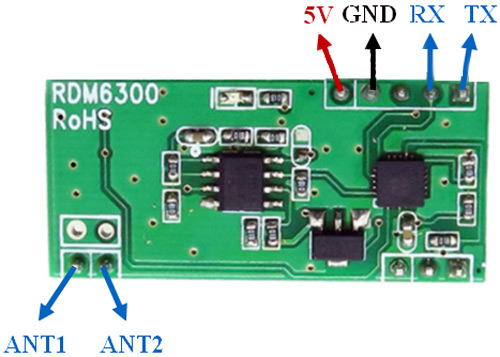

如图所示，将Arduino连接到RDM6300 RFID读卡器模块。 RDM6300模块的5V和GND引脚连接到Arduino Nano的5V和GND引脚，而模块的TX引脚连接到Nano的D6。不需要RX引脚，因为在本文中我们不会将数据发送到RFID模块。最后，将天线连接到ANT1和ANT2引脚。

Arduino连接RDM6300 RFID读卡器的代码

使用Arduino Nano和RDM6300的RFID读卡器的代码非常简单。在这里，我们使用rdm6300库读取数据。该代码的说明如下：

首先在代码中包含RDM6300 RFID读卡器库。

1. #include <rdm6300.h>

复制代码

然后定义读取传感器数据和控制LED所需的所有必需的引脚。

1. #define RDM6300_RX_PIN 6

复制代码

在setup()函数中，使用9600波特率初始化串口监视器以进行调试。另外，初始化RFID读卡器模块。

1. void setup()

2. {

3.   Serial.begin(9600);

4.   rdm6300.begin(RDM6300_RX_PIN);

5.   Serial.println("\nPlace RFID tag near the rdm6300...");

6. }

复制代码

在loop()函数中，检查标签是否在附近，如果在附近，则读取标签号并将其打印在串口监视器上。

1. void loop()

2. {

3.   if (rdm6300.update())

4.     Serial.println(rdm6300.get_tag_id(), HEX);

5.   delay(10);

6. }

复制代码

测试RDM6300 RFID读卡器

代码和硬件准备就绪后，将Arduino连接到笔记本电脑并上传代码。之后，使用9600的波特率打开串口监视器，然后扫描模块天线上的RFID标签。标签编号将打印在串口监视器上。

这就是是将RDM6300 RFID读卡器与Arduino连接的方式。如果您有任何疑问，请随时在本贴下面回复。
