今天，我们将制作一个LED滚动条。通过使用一块控制板，轻松实现十个LED灯带以不同的效果进行闪烁。

所需的组件

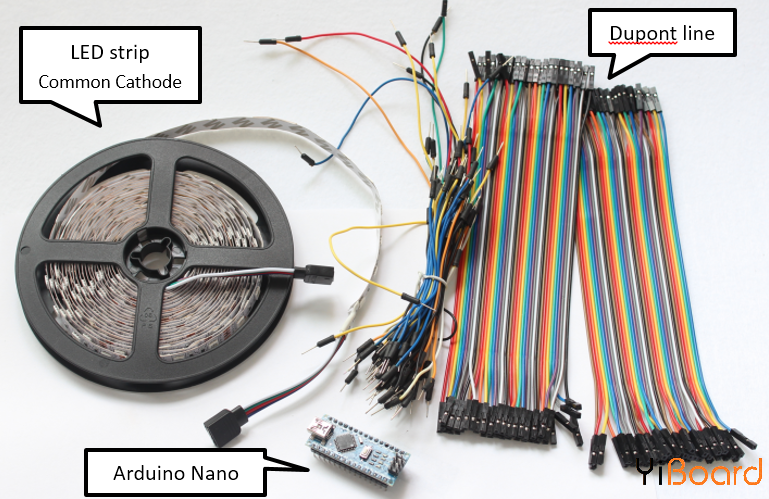

本文只需以下组件：LED灯带、Arduino Nano开发板、杜邦线和控制板

第1步）

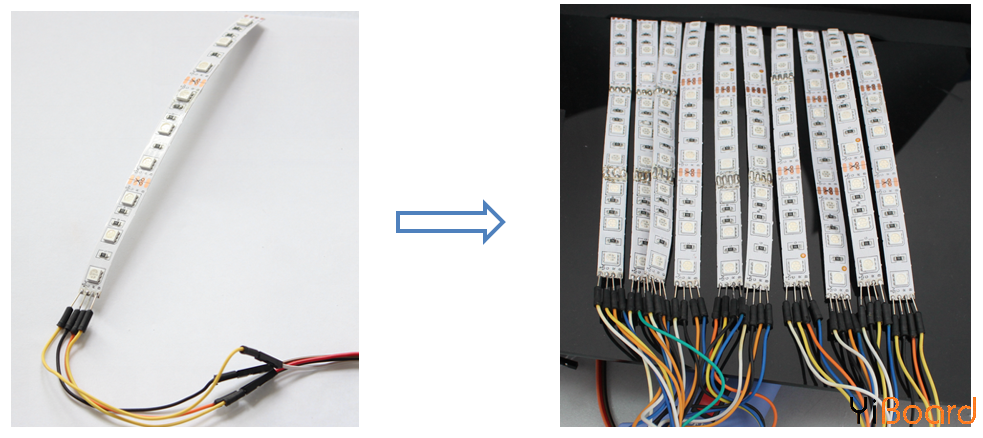

将LED灯条切成10个，每个LED任意数量，然后在LED灯条的接口处焊接导线。在这里，我更喜欢使用杜邦线进行连接。

第2步）设计

制作一个控制板。控制板是控制LED灯条闪烁的样式。使用Arduino Nano以及键盘，我们可以控制LED灯条显示不同的图案。

步骤2.1）设计原理图

EasyEDA是一个免费的EDA工具套件，它包括原理图编辑器、PCB布局，它集成了大量的元件库，因此您可以轻松地找到所需的零件。如下图所示。

注意：LED灯条的电压为12 V，但Nano供电电压为5V。请记住要添加一个电源调节器，例如AMS1117-5.0。

步骤2.2）PCB布局

步骤2.3）制作示例

完成PCB设计之后，您可以单击上面的Fabrication输出图标。然后，您将进入下载gerber文件的页面并制作示例，并且需要填写一些信息，例如PCB的厚度、颜色、板的数量。接下来，将其添加到购物车中，并在付款后完成。

步骤2.4）交付PCB

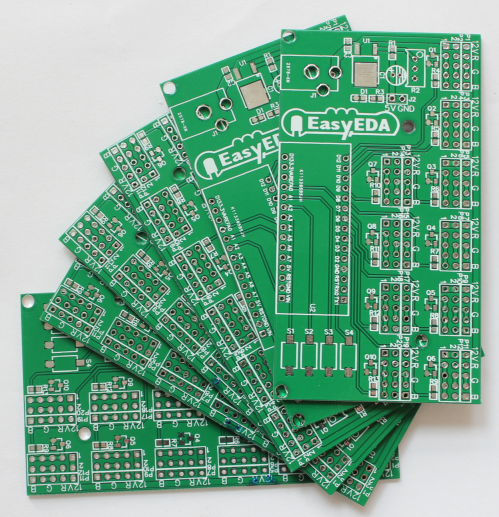

PCB非常棒！

步骤2.5）焊接

制作控制板非常容易。如下图所示，一旦焊接好组件，就完成了工作。

第3步）连接

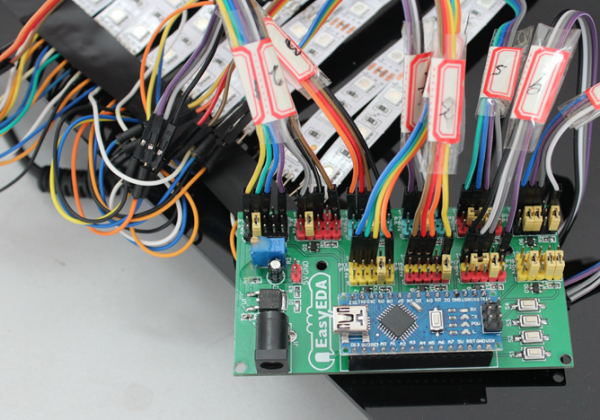

将LED灯条连接到控制板上，同时注意端子的正负极，如下图所示

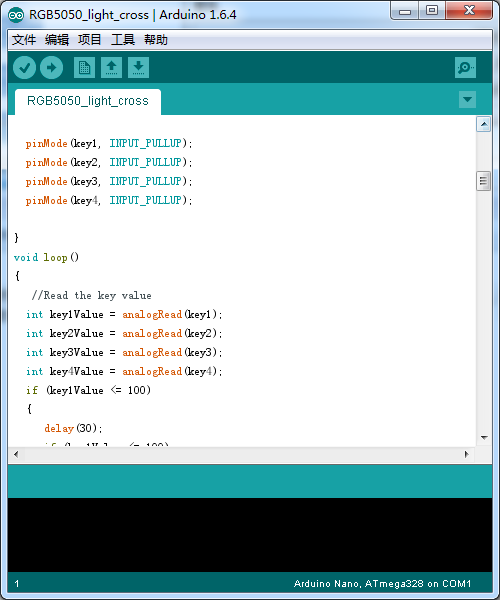

第4步）下载程序

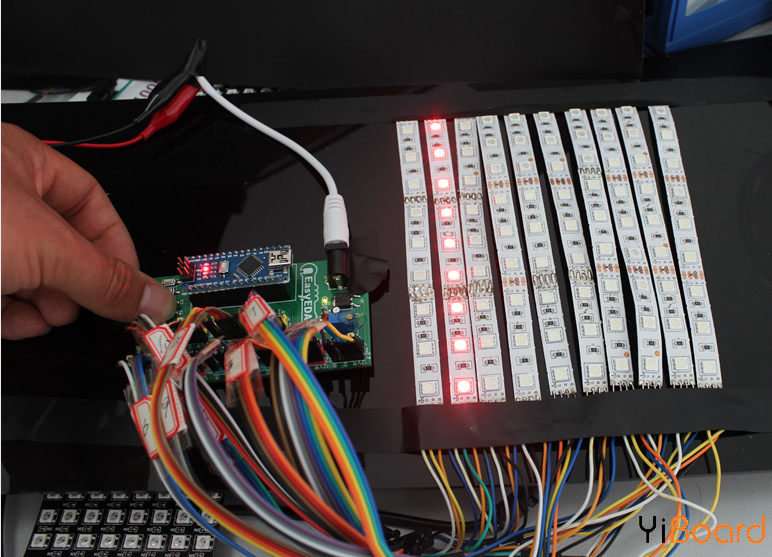

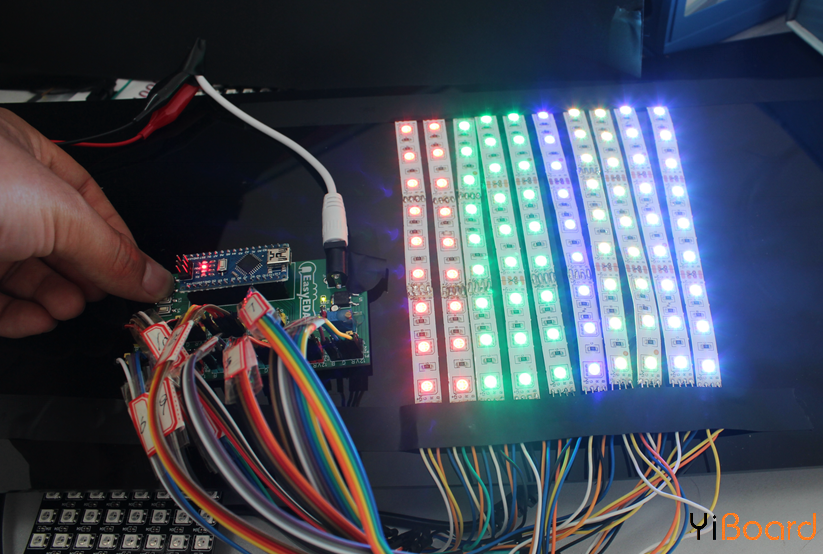

将其连接到12 V电源，在Arduino Nano上下载一个程序并运行，按下按钮打开闪烁开关

现在我完成了滚动条，还可以编写一个程序来按照自己的想法制作LED灯条闪烁的方式
