使用Arduino开发板实现红外遥控器解码

风筝

红外通信是一种简单、低成本且广泛使用的无线通信技术。红外光与可见光有些相似，只是波长稍长。 IR的这一特性使其无法被人眼察觉，非常适合无线通信。

在许多应用中，您需要解码红外信号才能使用红外遥控器操作某些设备。因此，在本篇文章中，我们将使用红外接收器TSOP1838通过Arduino构建一个红外遥控解码器。每个按钮的十六进制代码将记录到Microsoft Excel工作表中。这个简单的红外遥控解码器可用于红外远程控制机器人、家庭自动化和其他红外控制项目等项目。

所需的组件

●    Arduino Uno / Arduino Nano开发板

●    红外接收器（TSOP1838）

●    跳线

●    面包板

红外通信如何工作？

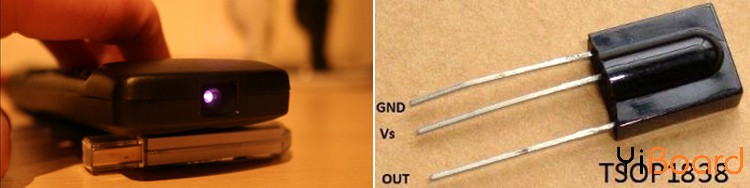

像其他通信系统一样，红外通信也具有发送器和接收器。发射器看起来就像一个LED，但它会产生红外光谱而不是可见光谱的光线。红外接收器是嵌入有前置放大器的光电二极管，该放大器将红外光转换为电信号。对于红外通信，发送器和接收器都应彼此对射。

按下遥控器按钮时，红外LED（发射器）会发出红外光。该光被通常为光电二极管或光电晶体管的接收器接收。但是，太阳、灯泡和其他任何会发热的物体也会发出红外光。这可能会干扰发射器信号，因此，发射器信号使用36 kHz至46 kHz之间的载波频率进行调制。接收到信号后，红外接收器会对信号进行解调，然后将其转换为二进制，然后再发送给微控制器。

在这里，我们使用电视遥控器发送红外信号，使用TSOP1838和Arduino接收这些信号。

电路原理图

下面给出了使用Arduino的红外遥控解码器的电路图：

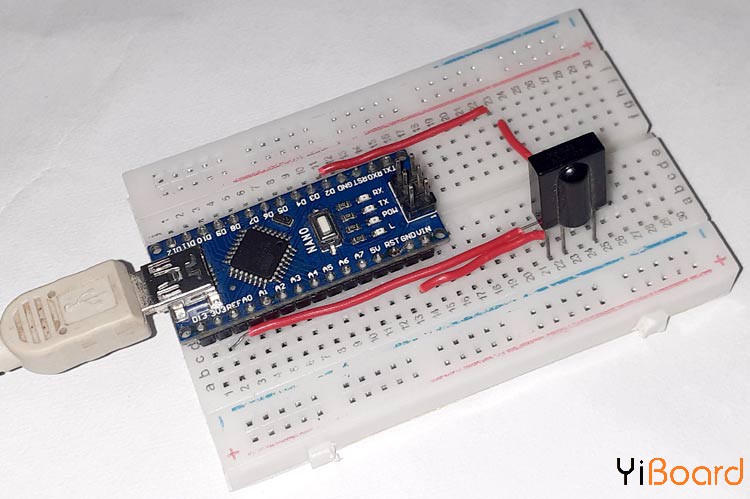

连接非常简单，因为红外接收器传感器只有三个引脚：Vs、GND和Data。将红外接收器的Vs和GND引脚分别连接到Arduino的3.3V和GND引脚，然后将Data引脚连接到Arduino的数字引脚2。

Arduino红外遥控解码器编程

在本文页面末尾提供了Arduino红外解码器的完整代码。

为了解码红外遥控器，首先，我们需要下载一个IR库并将其添加到Arduino IDE。您可以从此处下载IR Remote库。下载文件后，打开Arduino IDE并转至Sketch> Include library> Add.Zip库。选择库文件，然后单击“打开”。

首先我们在代码中包含IR Remote库的头文件。

1. #include <IRremote.h>

复制代码

之后，定义您连接红外接收器数据引脚的Arduino引脚。本文连接到Arduino的D2引脚。

1. int IRPIN = 2;

复制代码

接下来，为红外接收器引脚创建一个实例。

1. IRrecv irrecv(IRPIN);

复制代码

然后，为decode_results类定义一个对象，红外接收器将使用该对象发送已解码的信息。

1. decode_results result;

复制代码

在setup()函数中，启动串口通信，然后通过调用IRrecv函数enableIRIn()启动红外接收器。

1. void setup()

2. {

3.   Serial.begin(9600);

4.   Serial.println("Enabling IRin");

5.   irrecv.enableIRIn();

6.   Serial.println("Enabled IRin");

7.   Initialize_streamer();

8. }

复制代码

在loop()函数中，irrecv.decode会不断检查是否有新信号，如果接收到新信号，则接收到的信号代码将存储在result.value函数中。

1. void loop()

2. {

3.   if (irrecv.decode(&result))

4.   {

5.     Serial.print("Value: ");

6.     Serial.println(result.value, HEX);

7.     Write_streamer();

8.     irrecv.resume();

9.   }

10.   delay(500);

11. }

复制代码

为了将数据从Arduino发送到Excel工作表，我们使用PLX-DAQ。使用Write_streamer()函数，我们以特定的模式串行发送数据，就像在串口监视器上显示值一样。关键代码说明如下：

1. void Write_streamer()

2.   {

3.     Serial.print("DATA"); //always write "DATA" to Indicate the following as Data

4.     Serial.print(","); //Move to next column using a ","

5.     Serial.print(result.value, HEX); //Store date on Excel

6.     Serial.print(","); //Move to next column using a ","

7.     Serial.println(); //End of Row move to next row

8.   }

复制代码

一旦硬件和程序准备就绪，就可以将程序上传到Arduino Nano开发板上了。上载代码后，将遥控器指向红外接收器，然后按下遥控器按钮。每个按钮的十六进制代码将打印在串口监视器上。

将红外遥控解码器数据保存到Excel工作表中

现在将数据发送到Excel工作表，我们将使用PLX-DAQ。这是一个Excel插件软件，可帮助您将Arduino中的值直接写入笔记本电脑上的Excel表中。使用此链接下载文件。下载后，解压缩该文件，然后单击.exe文件进行安装。它将在您的桌面上创建一个名为PLX-DAQ的文件夹。

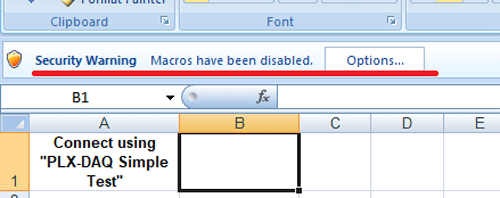

现在，从桌面文件夹中打开“ PLX-DAQ spreadsheet”文件。如果在Excel上禁用了宏，那么您将看到一个安全块，如下图所示：

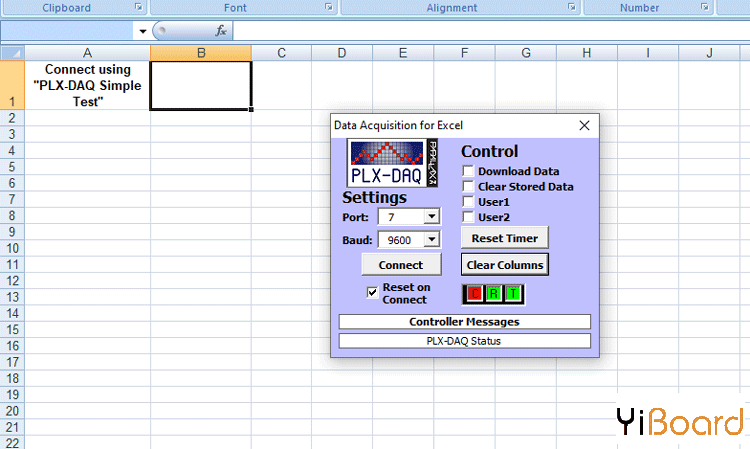

单击Options->Enable the content -> Finish -> OK以启用宏（Macros）。之后，您将看到以下界面：

现在，将波特率选择为“ 9600”，并将Arduino连接到的端口，然后单击“连接”以开始数据流。您的值应该开始记录下来，如下图所示。

以上就是轻松构建Arduino红外解码器的方式，将红外遥控信号转换为等效的HEX代码。

代码

下面给出了本文的完整Arduino代码： main.rar (563 Bytes, 下载次数: 75)
