使用Arduino和OLED显示屏制作月相计算器

风筝

在本篇文章中，我们将讨论如何使用Arduino开发板和OLED显示屏制作月相计算器。该项目在0.96英寸OLED显示屏上显示月相。显示了八个月相，并附有简短说明，还显示了临近满月的剩余天数。

本篇文章使用了实时时钟RTC模块DS3231或DS1307提供日期。该日期将转换为农历日期。通过选择一个已知满月的日期（在本例中为1972年1月1日），可以轻松计算从该起点到现在的天数。

为什么月亮有相位？

月球具有相位，因为它绕地球旋转，这导致我们看到的照明部分发生了变化。月球绕地球运行需要27.3天，但月相周期（从新月到新月）为29.5天。月球花费了额外的2.2天“追赶”时间，因为在月球完成绕地球一周的轨道运行期间，地球绕太阳行进了约4500万英里。

在新的月相中，月亮是靠近天空中的太阳，以至于没有一个面向地球的侧面被照亮（插图中的位置1）。换句话说，月亮在地球和太阳之间。在第一部分，半昏暗的月亮在日落时是天空中最高的，然后大约六个小时后落下（3）。在满月时，月球相对于太阳在太空中位于地球后面。随着太阳落山，月亮升起，而面对地球的一面则完全暴露在阳光下（5）。

所需的组件

●    0.96英寸OLED显示屏

●    Arduino UNO开发板

●    RTC模块DS3231或DS1307

●    面包板

●    连接跳线

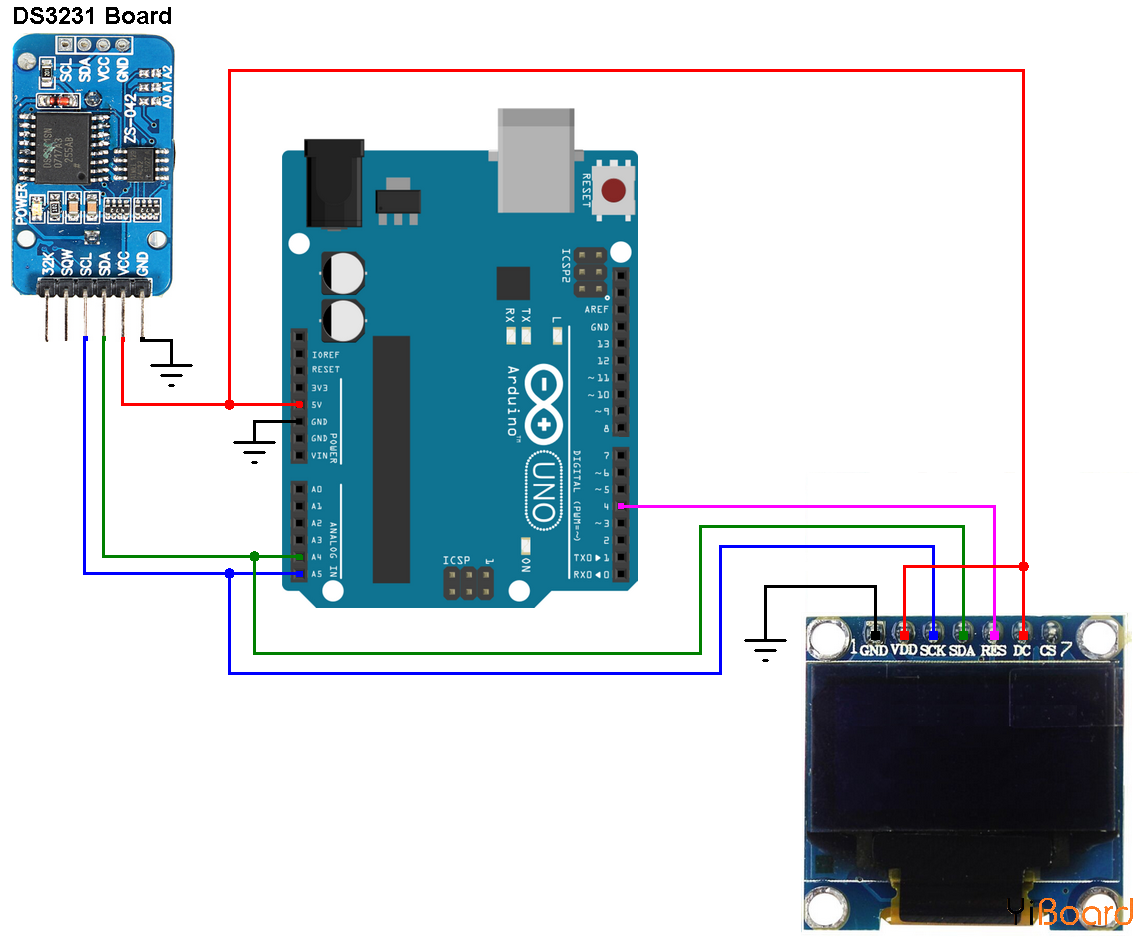

连接电路图

OLED和RTC模块DS3231均由5V电源供电。 OLED和DS3231的SCL和SDA引脚连接到Arduino的SCL和SDA引脚，即A4和A5。

设计月相计算器

月亮需要29.53天才能完成从一个满月到下一个满月的周期，因此，如果将1972年1月1日以来的天数除以29.53，则余数就是距离这一个满月剩余的天数。

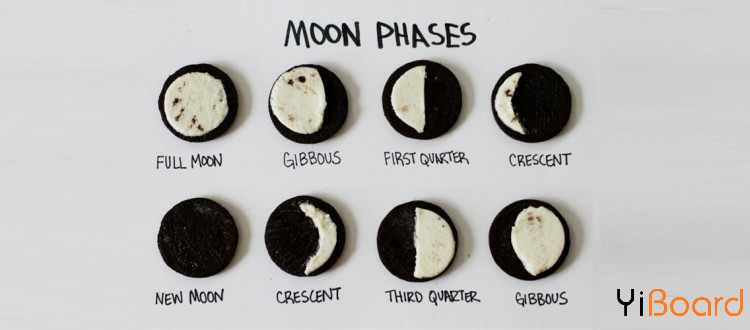

程序代码将农历月份分为八个部分，从满月开始，然后是残月、下弦月、娥眉月、新月、上弦月、渐盈凸月、渐亏凸月，然后就是下一个满月。还显示到下一个满月的天数。

结果与显示

一旦将代码上传到Arduino UNO开发板上，将显示月相，并且日期也将显示为1、2、3、4……..28，如图所示下面。

源代码/程序

首先添加两个库，即U8glib库和RTC库，否则代码将无法编译。

●    下载U8glib库

●    下载RTClib库

1. #include "U8glib.h"

2. #include <SPI.h>

3. #include <Wire.h>

4. #include "RTClib.h"

5.

6. U8GLIB_SSD1306_128X64 u8g(U8G_I2C_OPT_NONE); // I2C setup u8g object

7.

8. RTC_DS1307 RTC;

9.

10. static unsigned char full_moon_bits[] = {

11. 0x00, 0x00, 0x00, 0x00, 0x00, 0xf8, 0x07, 0x00, 0x00, 0xff, 0x3f, 0x00,

12. 0x80, 0xff, 0x7f, 0x00, 0xe0, 0xff, 0xff, 0x01, 0xf0, 0xff, 0xff, 0x03,

13. 0xf0, 0xff, 0xff, 0x03, 0xf8, 0xff, 0xff, 0x07, 0xfc, 0xff, 0xff, 0x0f,

14. 0xfc, 0xff, 0xff, 0x0f, 0xfc, 0xff, 0xff, 0x0f, 0xfe, 0xff, 0xff, 0x1f,

15. 0xfe, 0xff, 0xff, 0x1f, 0xfe, 0xff, 0xff, 0x1f, 0xfe, 0xff, 0xff, 0x1f,

16. 0xfe, 0xff, 0xff, 0x1f, 0xfe, 0xff, 0xff, 0x1f, 0xfe, 0xff, 0xff, 0x1f,

17. 0xfe, 0xff, 0xff, 0x1f, 0xfc, 0xff, 0xff, 0x0f, 0xfc, 0xff, 0xff, 0x0f,

18. 0xfc, 0xff, 0xff, 0x0f, 0xf8, 0xff, 0xff, 0x07, 0xf0, 0xff, 0xff, 0x03,

19. 0xf0, 0xff, 0xff, 0x03, 0xe0, 0xff, 0xff, 0x01, 0x80, 0xff, 0x7f, 0x00,

20. 0x00, 0xff, 0x3f, 0x00, 0x00, 0xf8, 0x07, 0x00, 0x00, 0x00, 0x00, 0x00 };

21.

22. static unsigned char waning_gibbous_bits[] = {

23. 0x00, 0xf8, 0x0f, 0x00, 0x00, 0xff, 0x3f, 0x00, 0x80, 0xff, 0xff, 0x00,

24. 0xe0, 0xff, 0xff, 0x00, 0xf0, 0xff, 0x7f, 0x00, 0xf8, 0xff, 0x7f, 0x00,

25. 0xf8, 0xff, 0x3f, 0x00, 0xfc, 0xff, 0x1f, 0x00, 0xfe, 0xff, 0x1f, 0x00,

26. 0xfe, 0xff, 0x0f, 0x00, 0xfe, 0xff, 0x0f, 0x00, 0xff, 0xff, 0x0f, 0x00,

27. 0xff, 0xff, 0x0f, 0x00, 0xff, 0xff, 0x07, 0x00, 0xff, 0xff, 0x07, 0x00,

28. 0xff, 0xff, 0x07, 0x00, 0xff, 0xff, 0x07, 0x00, 0xff, 0xff, 0x07, 0x00,

29. 0xff, 0xff, 0x07, 0x00, 0xfe, 0xff, 0x0f, 0x00, 0xfe, 0xff, 0x0f, 0x00,

30. 0xfe, 0xff, 0x0f, 0x00, 0xfc, 0xff, 0x1f, 0x00, 0xf8, 0xff, 0x1f, 0x00,

31. 0xf8, 0xff, 0x3f, 0x00, 0xf0, 0xff, 0x3f, 0x00, 0xe0, 0xff, 0xff, 0x00,

32. 0x80, 0xff, 0xff, 0x00, 0x00, 0xff, 0x3f, 0x00, 0x00, 0xf8, 0x1f, 0x00 };

33.

34. static unsigned char last_quarter_bits[] = {

35. 0x00, 0xf8, 0x0f, 0x00, 0x00, 0xff, 0x07, 0x00, 0x80, 0xff, 0x01, 0x00,

36. 0xe0, 0xff, 0x01, 0x00, 0xf0, 0xff, 0x00, 0x00, 0xf8, 0x7f, 0x00, 0x00,

37. 0xf8, 0x3f, 0x00, 0x00, 0xfc, 0x3f, 0x00, 0x00, 0xfe, 0x1f, 0x00, 0x00,

38. 0xfe, 0x1f, 0x00, 0x00, 0xfe, 0x0f, 0x00, 0x00, 0xff, 0x0f, 0x00, 0x00,

39. 0xff, 0x0f, 0x00, 0x00, 0xff, 0x0f, 0x00, 0x00, 0xff, 0x0f, 0x00, 0x00,

40. 0xff, 0x0f, 0x00, 0x00, 0xff, 0x0f, 0x00, 0x00, 0xff, 0x0f, 0x00, 0x00,

41. 0xff, 0x1f, 0x00, 0x00, 0xfe, 0x1f, 0x00, 0x00, 0xfe, 0x1f, 0x00, 0x00,

42. 0xfe, 0x1f, 0x00, 0x00, 0xfc, 0x3f, 0x00, 0x00, 0xf8, 0x3f, 0x00, 0x00,

43. 0xf8, 0x7f, 0x00, 0x00, 0xf0, 0xff, 0x00, 0x00, 0xe0, 0xff, 0x01, 0x00,

44. 0x80, 0xff, 0x01, 0x00, 0x00, 0xff, 0x07, 0x00, 0x00, 0xf8, 0x0f, 0x00 };

45.

46. static unsigned char crescent_old_bits[] = {

47. 0x00, 0xf8, 0x07, 0x00, 0x00, 0xff, 0x00, 0x00, 0x80, 0x1f, 0x00, 0x00,

48. 0xe0, 0x0f, 0x00, 0x00, 0xf0, 0x03, 0x00, 0x00, 0xf8, 0x01, 0x00, 0x00,

49. 0xf8, 0x01, 0x00, 0x00, 0xfc, 0x00, 0x00, 0x00, 0x7e, 0x00, 0x00, 0x00,

50. 0x7e, 0x00, 0x00, 0x00, 0x7e, 0x00, 0x00, 0x00, 0x3f, 0x00, 0x00, 0x00,

51. 0x3f, 0x00, 0x00, 0x00, 0x3f, 0x00, 0x00, 0x00, 0x3f, 0x00, 0x00, 0x00,

52. 0x3f, 0x00, 0x00, 0x00, 0x3f, 0x00, 0x00, 0x00, 0x3f, 0x00, 0x00, 0x00,

53. 0x3f, 0x00, 0x00, 0x00, 0x7e, 0x00, 0x00, 0x00, 0x7e, 0x00, 0x00, 0x00,

54. 0x7e, 0x00, 0x00, 0x00, 0xfc, 0x00, 0x00, 0x00, 0xf8, 0x01, 0x00, 0x00,

55. 0xf8, 0x01, 0x00, 0x00, 0xf0, 0x03, 0x00, 0x00, 0xe0, 0x0f, 0x00, 0x00,

56. 0x80, 0x1f, 0x00, 0x00, 0x00, 0xff, 0x00, 0x00, 0x00, 0xf8, 0x07, 0x00 };

57.

58. static unsigned char new_moon_bits[] = {

59. 0x00, 0xf8, 0x07, 0x00, 0x00, 0x07, 0x38, 0x00, 0x80, 0x00, 0x40, 0x00,

60. 0x60, 0x00, 0x80, 0x01, 0x10, 0x00, 0x00, 0x02, 0x08, 0x00, 0x00, 0x04,

61. 0x08, 0x00, 0x00, 0x04, 0x04, 0x00, 0x00, 0x08, 0x02, 0x00, 0x00, 0x10,

62. 0x02, 0x00, 0x00, 0x10, 0x02, 0x00, 0x00, 0x10, 0x01, 0x00, 0x00, 0x20,

63. 0x01, 0x00, 0x00, 0x20, 0x01, 0x00, 0x00, 0x20, 0x01, 0x00, 0x00, 0x20,

64. 0x01, 0x00, 0x00, 0x20, 0x01, 0x00, 0x00, 0x20, 0x01, 0x00, 0x00, 0x20,

65. 0x01, 0x00, 0x00, 0x20, 0x02, 0x00, 0x00, 0x10, 0x02, 0x00, 0x00, 0x10,

66. 0x02, 0x00, 0x00, 0x10, 0x04, 0x00, 0x00, 0x08, 0x08, 0x00, 0x00, 0x04,

67. 0x08, 0x00, 0x00, 0x04, 0x10, 0x00, 0x00, 0x02, 0x60, 0x00, 0x80, 0x01,

68. 0x80, 0x00, 0x40, 0x00, 0x00, 0x07, 0x38, 0x00, 0x00, 0xf8, 0x07, 0x00 };

69.

70. static unsigned char crescent_new_bits[] = {

71. 0x00, 0xf8, 0x07, 0x00, 0x00, 0xc0, 0x3f, 0x00, 0x00, 0x00, 0x7e, 0x00,

72. 0x00, 0x00, 0xfc, 0x01, 0x00, 0x00, 0xf0, 0x03, 0x00, 0x00, 0xe0, 0x07,

73. 0x00, 0x00, 0xe0, 0x07, 0x00, 0x00, 0xc0, 0x0f, 0x00, 0x00, 0x80, 0x1f,

74. 0x00, 0x00, 0x80, 0x1f, 0x00, 0x00, 0x80, 0x1f, 0x00, 0x00, 0x00, 0x3f,

75. 0x00, 0x00, 0x00, 0x3f, 0x00, 0x00, 0x00, 0x3f, 0x00, 0x00, 0x00, 0x3f,

76. 0x00, 0x00, 0x00, 0x3f, 0x00, 0x00, 0x00, 0x3f, 0x00, 0x00, 0x00, 0x3f,

77. 0x00, 0x00, 0x00, 0x3f, 0x00, 0x00, 0x80, 0x1f, 0x00, 0x00, 0x80, 0x1f,

78. 0x00, 0x00, 0x80, 0x1f, 0x00, 0x00, 0xc0, 0x0f, 0x00, 0x00, 0xe0, 0x07,

79. 0x00, 0x00, 0xe0, 0x07, 0x00, 0x00, 0xf0, 0x03, 0x00, 0x00, 0xfc, 0x01,

80. 0x00, 0x00, 0x7e, 0x00, 0x00, 0xc0, 0x3f, 0x00, 0x00, 0xf8, 0x07, 0x00 };

81.

82. static unsigned char first_quarter_bits[] = {

83. 0x00, 0xfc, 0x07, 0x00, 0x00, 0xf8, 0x3f, 0x00, 0x00, 0xe0, 0x7f, 0x00,

84. 0x00, 0xe0, 0xff, 0x01, 0x00, 0xc0, 0xff, 0x03, 0x00, 0x80, 0xff, 0x07,

85. 0x00, 0x00, 0xff, 0x07, 0x00, 0x00, 0xff, 0x0f, 0x00, 0x00, 0xfe, 0x1f,

86. 0x00, 0x00, 0xfe, 0x1f, 0x00, 0x00, 0xfc, 0x1f, 0x00, 0x00, 0xfc, 0x3f,

87. 0x00, 0x00, 0xfc, 0x3f, 0x00, 0x00, 0xfc, 0x3f, 0x00, 0x00, 0xfc, 0x3f,

88. 0x00, 0x00, 0xfc, 0x3f, 0x00, 0x00, 0xfc, 0x3f, 0x00, 0x00, 0xfc, 0x3f,

89. 0x00, 0x00, 0xfe, 0x3f, 0x00, 0x00, 0xfe, 0x1f, 0x00, 0x00, 0xfe, 0x1f,

90. 0x00, 0x00, 0xfe, 0x1f, 0x00, 0x00, 0xff, 0x0f, 0x00, 0x00, 0xff, 0x07,

91. 0x00, 0x80, 0xff, 0x07, 0x00, 0xc0, 0xff, 0x03, 0x00, 0xe0, 0xff, 0x01,

92. 0x00, 0xe0, 0x7f, 0x00, 0x00, 0xf8, 0x3f, 0x00, 0x00, 0xfc, 0x07, 0x00 };

93.

94. static unsigned char waxing_gibbous_bits[] = {

95. 0x00, 0xfc, 0x07, 0x00, 0x00, 0xff, 0x3f, 0x00, 0xc0, 0xff, 0x7f, 0x00,

96. 0xc0, 0xff, 0xff, 0x01, 0x80, 0xff, 0xff, 0x03, 0x80, 0xff, 0xff, 0x07,

97. 0x00, 0xff, 0xff, 0x07, 0x00, 0xfe, 0xff, 0x0f, 0x00, 0xfe, 0xff, 0x1f,

98. 0x00, 0xfc, 0xff, 0x1f, 0x00, 0xfc, 0xff, 0x1f, 0x00, 0xfc, 0xff, 0x3f,

99. 0x00, 0xfc, 0xff, 0x3f, 0x00, 0xf8, 0xff, 0x3f, 0x00, 0xf8, 0xff, 0x3f,

100. 0x00, 0xf8, 0xff, 0x3f, 0x00, 0xf8, 0xff, 0x3f, 0x00, 0xf8, 0xff, 0x3f,

101. 0x00, 0xf8, 0xff, 0x3f, 0x00, 0xfc, 0xff, 0x1f, 0x00, 0xfc, 0xff, 0x1f,

102. 0x00, 0xfc, 0xff, 0x1f, 0x00, 0xfe, 0xff, 0x0f, 0x00, 0xfe, 0xff, 0x07,

103. 0x00, 0xff, 0xff, 0x07, 0x00, 0xff, 0xff, 0x03, 0xc0, 0xff, 0xff, 0x01,

104. 0xc0, 0xff, 0x7f, 0x00, 0x00, 0xff, 0x3f, 0x00, 0x00, 0xfe, 0x07, 0x00 };

105. //

106. String nfm = ""; // days to next full moon

107.

108. void setup() {

109. Serial.begin(9600);

110. RTC.begin();

111. if (! RTC.isrunning()) {

112. Serial.println("RTC is NOT running!");

113. }

114. // following line sets the RTC to the date & time this sketch was compiled

115. // un REM the line below to set clock, then re REM it

116. // and upload this sketch again

117. //RTC.adjust(DateTime(__DATE__, __TIME__));

118. //

119. Wire.begin();

120. }

121.

122. void loop() {

123. //draw loop

124. u8g.firstPage();

125. do {

126. drawMoon();

127. } while( u8g.nextPage() );

128. // rebuild the picture after some delay

129. delay(50);

130. }

131.

132. void drawMoon(void){

133. DateTime now = RTC.now();

134. u8g.setFont(u8g_font_profont12);

135. u8g.setFont(u8g_font_5x7);

136. u8g.drawStr(15,10, "Moon Phase Calculator");

137. u8g.drawLine(0,13,128,13);

138. int mp = moon_phase();

139. u8g.setFont(u8g_font_profont15);

140. switch (mp){

141. case 0:

142. u8g.drawStr(15,61, " Full Moon ");

143. u8g.drawXBM(45,18,30,30,full_moon_bits);

144. break;

145. case 1:

146. u8g.drawStr(15,61, "Waning Gibbous");

147. u8g.drawXBM(45,18,30,30,waning_gibbous_bits);

148. break;

149. case 2:

150. u8g.drawStr(15,61, " Last Quarter ");

151. u8g.drawXBM(45,18,30,30,last_quarter_bits);

152. break;

153. case 3:

154. u8g.drawStr(15,61, " Old Crescent ");

155. u8g.drawXBM(45,18,30,30,crescent_old_bits);

156. break;

157. case 4:

158. u8g.drawStr(15,61, " New Moon ");

159. u8g.drawXBM(45,18,30,30,new_moon_bits);

160. break;

161. case 5:

162. u8g.drawStr(15,61, " New Crescent ");

163. u8g.drawXBM(45,18,30,30,crescent_new_bits);

164. break;

165. case 6:

166. u8g.drawStr(15,61, " First Quarter");

167. u8g.drawXBM(45,18,30,30,first_quarter_bits);

168. break;

169. case 7:

170. u8g.drawStr(15,61, "Waxing Gibbous");

171. u8g.drawXBM(45,18,30,30,waxing_gibbous_bits);

172. break;

173. }

174. const char* newNfm = (const char*) nfm.c_str();

175. u8g.drawStr(110,30, newNfm);

176. }

177.

178. int moon_phase(){

179. // calculates the age of the moon phase(0 to 7)

180. // there are eight stages, 0 is full moon and 4 is a new moon

181. DateTime now = RTC.now();

182. double jd = 0; // Julian Date

183. double ed = 0; //days elapsed since start of full moon

184. int b= 0;

185. jd = julianDate(now.year(), now.month(), now.day());

186. //jd = julianDate(1972,1,1); // used to debug this is a new moon

187. jd = int(jd - 2244116.75); // start at Jan 1 1972

188. jd /= 29.53; // divide by the moon cycle

189. b = jd;

190. jd -= b; // leaves the fractional part of jd

191. ed = jd * 29.53; // days elapsed this month

192. nfm = String((int(29.53 - ed))); // days to next full moon

193. b = jd*8 +0.5;

194. b = b & 7;

195. return b;

196.

197. }

198. double julianDate(int y, int m, int d){

199. // convert a date to a Julian Date}

200. int mm,yy;

201. double k1, k2, k3;

202. double j;

203.

204. yy = y- int((12-m)/10);

205. mm = m+9;

206. if(mm >= 12) {

207. mm = mm-12;

208. }

209. k1 = 365.25 *(yy +4172);

210. k2 = int((30.6001 * mm) + 0.5);

211. k3 = int((((yy/100) + 4) * 0.75) -38);

212. j = k1 +k2 + d + 59;

213. j = j-k3; // j is the Julian date at 12h UT (Universal Time)

214.

215. return j;

216. }
