在本篇文章中，我们将学习如何将ENC28J60以太网模块与Arduino Web服务器进行连接，以在LAN局域网或无线网络中的计算机与Arduino之间建立通信。我们将ENC28J60以太网控制器与Arduino连接，以便我们的Arduino成为该网络的成员之一。一旦完成，arduino可以控制该网络中的事物，或者arduino可以由该网络的其他设备控制。 ENC28J60以太网模块与Arduino的连接将进一步为我们提供在Arduino上自由使用互联网。


ENC28J60以太网模块简介

ENC28J60以太网模块使用Microchip ENC28J60独立式以太网控制器IC，具有许多功能，可满足大多数网络协议要求。该板通过标准SPI接口直接连接到大多数微控制器，传输速度高达20MHz。



该以太网网模块是向基于微控制器的产品和项目添加LAN连接的最简单方法。

1.  使用此模块为您的产品启用以太网接口。它可与任何工作于3. 3V或5V的微控制器一起使用。

2.  该模块工作在3.3V电压下，并与5V接口兼容。

3.  使用SPI进程与其他连接。

4.  托管Web服务器，对模块执行ping操作或通过Internet将其添加到家庭自动化中。

5.  该模块的核心是Microchip的ENC28J60以太网控制器。

6.  使用集成磁性装置的RJ45网口可以减小电路板的尺寸。


框图和连接方式：

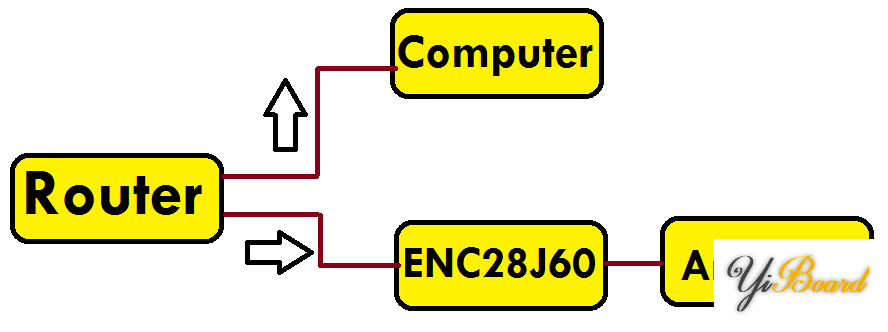

以下是一个简单的框图，介绍了Arduino和ENC28J60模块如何与路由器和计算机连接。



路由器应与LAN连接，并应具有多个输入输出端口。从路由器将一根以太网电缆连接到计算机系统，将另一根以太网电缆连接到ENC28J60模块。同样，ENC28J60模块连接到Arduino。 Arduino和ENC28J60之间的连接如下。



如何将ENC28J60以太网模块与Arduino Web服务器连接：

1.  从此处下载ENC28J60库：ENC28J60库

2.  将库文件添加到您的Arduino IDE库中：

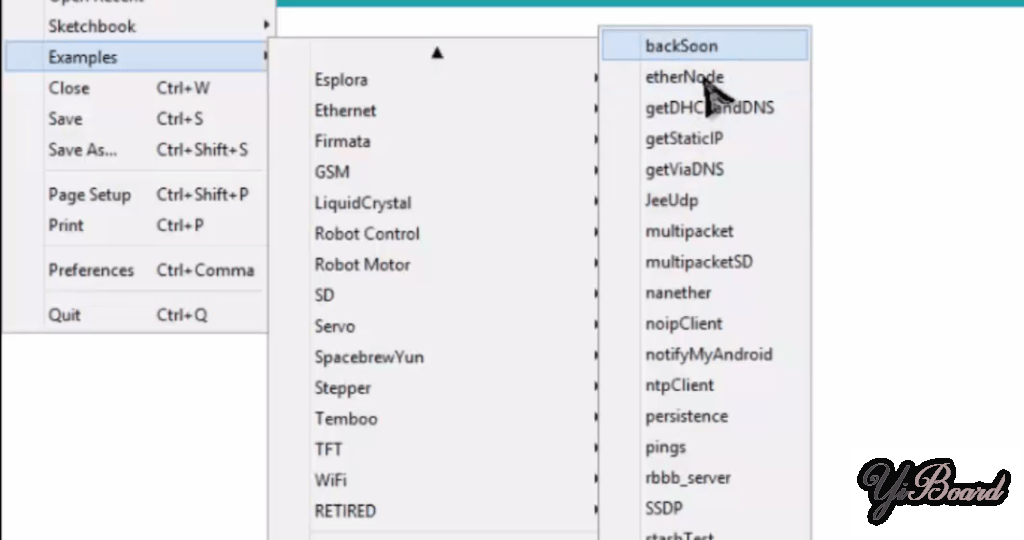

3.  添加完成后，打开示例，然后从 Master Library中选择以下示例：


4.  编译代码，然后将代码上传到Arduino UNO开发板：

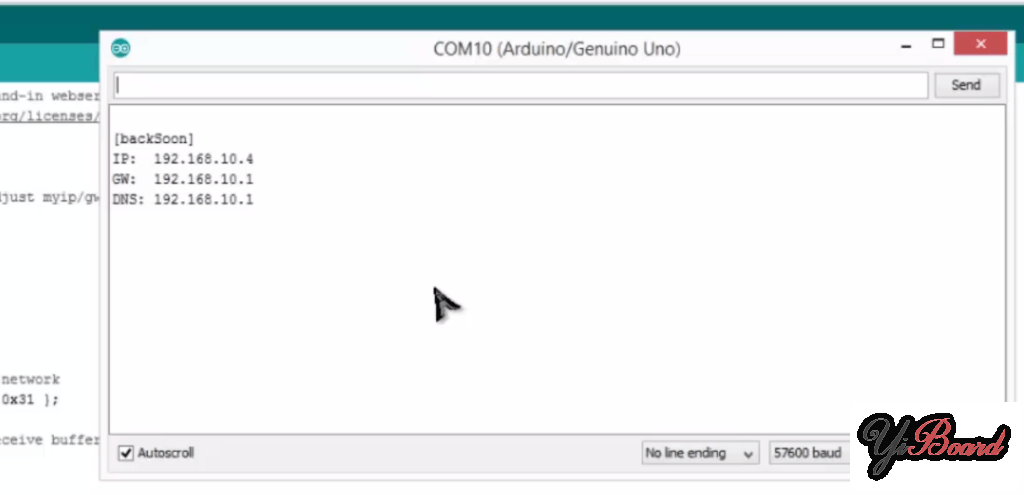

5.  打开串口监视器并复制IP地址：

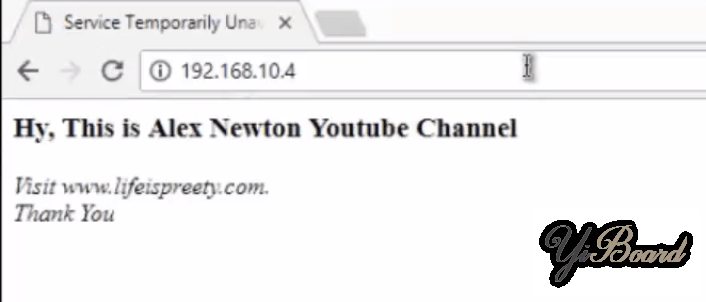

6. 打开网络浏览器并粘贴IP地址，然后按下Enter：



Arduino连接ENC28J60以太网模块的示例代码：

  1. #include <EtherCard.h>

  3. #define STATIC 0 // set to 1 to disable DHCP (adjust myip/gwip values below)

  5. #if STATIC
  6. // ethernet interface ip address
  7. static byte myip[] = { 192,168,1,200 };
  8. // gateway ip address
  9. static byte gwip[] = { 192,168,1,1 };
  10. #endif

  12. // ethernet mac address - must be unique on your network
  13. static byte mymac[] = { 0x74,0x69,0x69,0x2D,0x30,0x31 };

  15. byte Ethernet::buffer[500]; // tcp/ip send and receive buffer

  17. const char page[] PROGMEM =
  18. "HTTP/1.0 503 Service Unavailable\r\n"
  19. "Content-Type: text/html\r\n"
  20. "Retry-After: 600\r\n"
  21. "\r\n"
  22. "<html>"
  23. "<head><title>"
  24. "Service Temporarily Unavailable"
  25. "</title></head>"
  26. "<body>"
  27. "<h3>This service is currently unavailable</h3>"
  28. "<p><em>"
  29. "The main server is currently off-line.<br />"
  30. "Please try again later."
  31. "</em></p>"
  32. "</body>"
  33. "</html>"
  34. ;

  36. void setup(){
  37. Serial.begin(57600);
  38. Serial.println("\n[backSoon]");

  40. if (ether.begin(sizeof Ethernet::buffer, mymac) == 0)
  41. Serial.println( "Failed to access Ethernet controller");
  42. #if STATIC
  43. ether.staticSetup(myip, gwip);
  44. #else
  45. if (!ether.dhcpSetup())
  46. Serial.println("DHCP failed");
  47. #endif

  49. ether.printIp("IP: ", ether.myip);
  50. ether.printIp("GW: ", ether.gwip);
  51. ether.printIp("DNS: ", ether.dnsip);
  52. }

  54. void loop(){
  55. // wait for an incoming TCP packet, but ignore its contents
  56. if (ether.packetLoop(ether.packetReceive())) {
  57. memcpy_P(ether.tcpOffset(), page, sizeof page);
  58. ether.httpServerReply(sizeof page - 1);
  59. }
  60. }
