使用Arduino和TTP223电容式触摸传感器制作触摸检测器

风筝

在本篇文章中，我们将TTP223电容式触摸传感器开关与Arduino开发板进行连接，用于设计触摸检测器。使用Arduino和TTP223电容式触摸传感器开关的触摸检测器是一个非常简单的项目，用于通过简单触摸实现开关电路。任何家用电器都可以通过将继电器与触摸传感器连接来控制。

这些传感器的应用领域经常是防水电子产品、代替传统按键、消费类产品等。我们需要开关来控制电子设备。当我们用湿手使用电子开关时，有时会有电击的危险。电子开关比普通开关具有更大的交互性，某些项目可能会需要触摸开关。

TTP223电容式触摸传感器

电容式触摸传感器模块基于专用TTP223触摸传感器IC。该模块提供了一个11 x 10.5mm的集成触摸感应区域，传感器范围约为5mm。当触发传感器时，板载LED将点亮。触发后，模块输出将从其空闲的低电平切换到高电平。通过焊接跳线允许将其工作模式重新配置为低电平有效或触发输出。

TTP223是1键触摸板检测器IC，适用于检测电容性元件的变化。它功耗非常低，工作电压仅为2.0V〜5.5V。快速模式下的响应时间最大约为60mS，低功耗模式下@ VDD = 3V的响应时间为220mS。灵敏度可以通过外部电容（0〜50pF）来调节。

TTP223电容式触摸传感器的工作原理

电容式屏幕不使用手指的压力来改变电流。取而代之的是，它们可以与任何带有电荷的物质一起使用-包括人体皮肤。

当手指敲击屏幕时，微小的电荷会转移到手指上，从而形成电路，在屏幕的该点产生电压降。该软件处理该电压降的位置并命令随后的动作。

触摸检测器所需的组件

●    Arduino Uno开发板

●    TTP223电容式触摸传感器

●    LED或蜂鸣器

●    面包板

●    连接导线

连接方式：

Arduino与TTP223电容式触摸传感器之间进行如下连接：

TTP223电容式触摸传感器的Sig引脚——————- Arduino数字引脚D7

TTP223电容式触摸传感器的Vcc引脚——————- Arduino的5V

TTP223电容式触摸传感器的GND引脚——————- Arduino的GND

LED正极引脚 —————————————– Arduino数字引脚D13

LED负极引脚 —————————————– Arduino的GND

电路图：

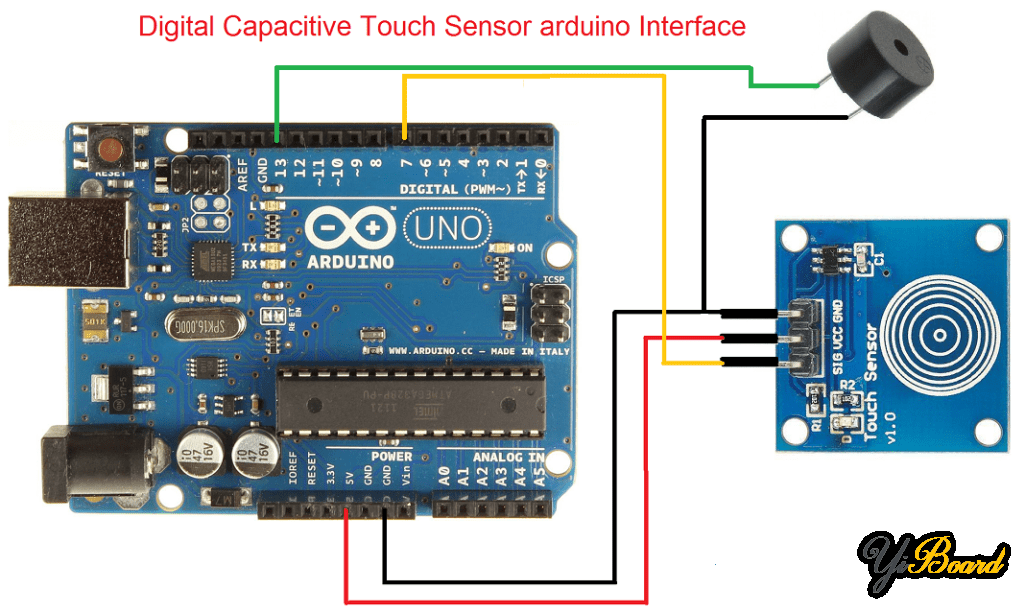

以下是Arduino和TTP223电容式触摸传感器开关的电路连接图：

Arduino源代码：

以下是使用Arduino和TTP223电容式触摸传感器设计触摸检测器的Arduino源代码。当触摸时，数字引脚13输出高电平，LED点亮，串口打印输出“TOUCHED”。

1. #define ctsPin 7 // Pin for capactitive touch sensor

2. int ledPin = 13; // pin for the LED

3. void setup() {

4.   Serial.begin(9600);

5.   pinMode(ledPin, OUTPUT);

6.   pinMode(ctsPin, INPUT);

7. }

8.

9. void loop() {

10.   int ctsValue = digitalRead(ctsPin);

11.   if (ctsValue == HIGH){

12.     digitalWrite(ledPin, HIGH);

13.     Serial.println("TOUCHED");

14.   }

15.   else{

16.     digitalWrite(ledPin,LOW);

17.     Serial.println("not touched");

18.   }

19.   delay(500);

20. }
