在本篇文章中，我们将学习有关霍尔效应传感器A3144磁力开关的基本知识和说明。我们还将设计一个使用晶体管的开关电路，以帮助检测磁力北极和南极。它也可以用来检测磁场的存在。霍尔效应传感器，顾名思义，是按照霍尔效应原理工作的，用于检测磁体。传感器的每一侧都可以检测到一个特定的极点。由于它适用于晶体管逻辑，因此也可以轻松地与微控制器接口。

什么是霍尔效应传感器

A3144是集成霍尔效应非锁存传感器。将磁铁靠近传感器会导致输出引脚翻转。这使得传感器坚固耐用。干簧传感器也可以很好地工作，但是会受到玻璃封装和尺寸的限制。

霍尔效应传感器有两种主要类型，一种提供模拟输出，另一种提供数字输出。 A3144是数字输出霍尔传感器，这意味着如果它检测到磁体，则输出将变低电平，否则输出将保持高电平。

霍尔效应传感器要小得多，但比簧片开关能处理的电流要少。该器件包括一个用于磁感应的片上霍尔电压发生器、一个放大霍尔电压的比较器以及一个施密特触发器，以提供开关滞后以抑制噪声，并具有集电极开路输出。内部带隙调节器用于为内部电路提供温度补偿的电源电压，并允许较宽的工作电源范围。如果磁通密度大于阈值Bop，则输出打开（低电平）。保持输出状态，直到磁通密度反转下降到低于Brp为止，从而导致输出关闭（高电平）。

A3144霍尔效应传感器的功能

1.  汽车级或工业应用极的稳定性和温度特性

2.   4.5 V至24 V工作电压……仅需稳压电源

3.  集电极开路25 mA输出…与数字逻辑兼容

4.  电池反接保护

5.  可以检测市面上销售售的小型永磁体

6.  固态可靠性

7.  体积小

8.  耐物理压力

霍尔效应传感器的工作

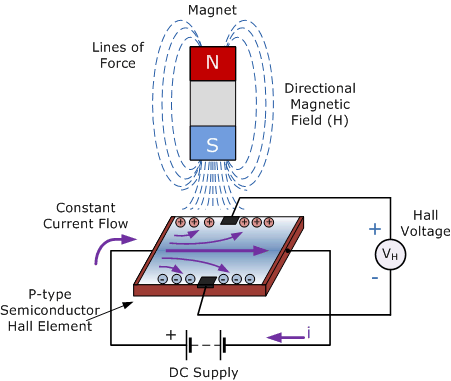

当带电粒子束通过磁场时，力作用在粒子上，并且束流从直线路径偏转。电子通过导体的流动被称为带电载流子束。当导体放置在垂直于电子方向的磁场中时，它们将从直线路径中偏转。结果，导体的一个平面将带负电，而另一侧将带正电。这些平面之间的电压称为霍尔电压。

当来自电场的带电粒子上的力与磁场产生的力平衡时，它们的分离将停止。如果电流没有变化，则霍尔电压是磁通密度的量度。基本上，霍尔效应传感器有两种。一种是线性的，这意味着电压的输出线性地取决于磁通密度；另一种称为阈值型，这意味着在每个磁通密度下输出电压都会急剧下降。

霍尔效应传感器开关电路图

使用A3144和晶体管设计霍尔效应传感器开关需要以下组件。

1.  A3144霍尔效应传感器

2.  BC547或任何其他NPN晶体管

3.  电阻1K欧姆

4.  面包板

5.  连接线

6.  12伏电源

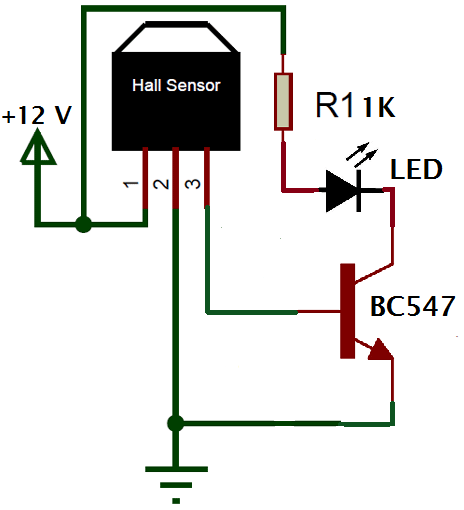

现在，按照电路图所示组装电路。
