NXP这款新的LPC845-BRK开发板的一个好处就是它可以与任何标准的SWD / JTAG调试器一起使用，因为它板载了一个10针的调试插头。默认情况下没有焊接，因为LPC845-BRK开发板已包含了CMSIS-DAP调试器。但如果我想使用SEGGER J-Link、P＆E Multilink或NXP LPCLink2，这就需要考虑焊接上该插头：

为了能够使用外部调试器来仿真开发板，需要焊接JP1（跳线）和CN3（标准10针SWD插头）：

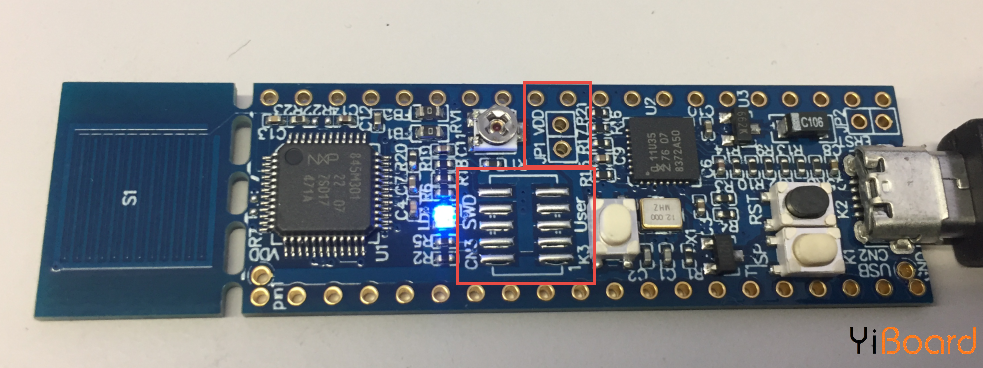

LPC845-BRK开发板上的JP1和CN3

开发套件中包含了跳线接头和跳线帽，SWD / JTAG插头头可以从常见的网上商城订购，例如Digikey或Mouser的Samtec FTSH-105-01-L-DV-K。

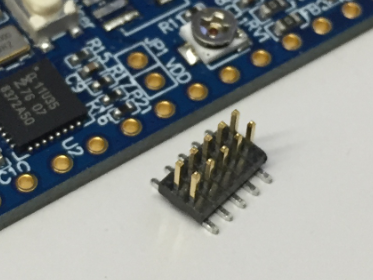

10针SWD调试插头

LPC845-BRK上的CN3

开发板上有JP2跳线，如果使用外部调试器，可以使用它：

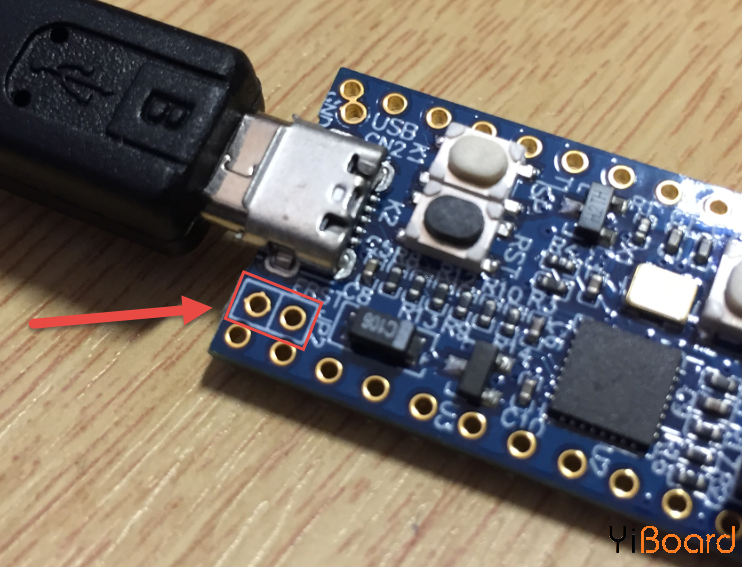

LPC845-BRK上的JP2

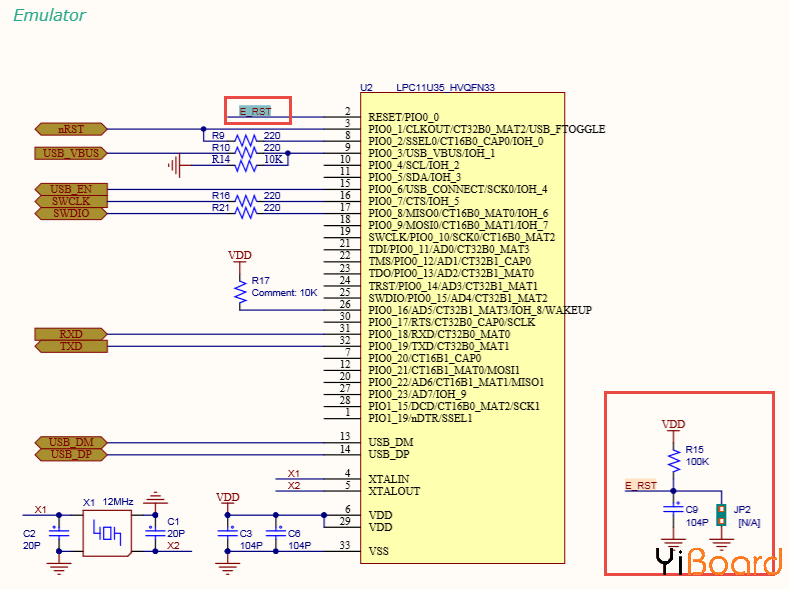

LPC845-BRK原理图上的E_RST

JP2用于将LPC11U325 CMSIS-DAP调试器处于复位状态。如果未使用调试器或在调试控制下，它似乎使调试行处于三线，并且不会影响SWD调试线。因此，除非我想让LPC11U35真正静音，否则不需要使用该跳线。

第一步是去除SWD接头焊盘上的焊料，因为电路板的焊接阻焊没有阻挡它们。

我正在使用标准的去锡带：

去焊锡

从焊盘上去除焊料：

从焊盘上去除焊料

我取下了焊料，因为我希望焊头位于焊盘上，而不是浮在焊料上。在焊接板下方去除焊料：

LPC845-BRK和SWD插头

然后将插头放在焊盘上。我建议首先焊接一个焊盘，然后仔细对准其他焊针。然后焊接所有焊盘。

添加了SWD插头

有了这个，我能够使用SEGGER J-Link、P＆E Multilink Universal或NXP LPC-Link2调试电路板：

使用LPC-Link2调试LPC845-BRK

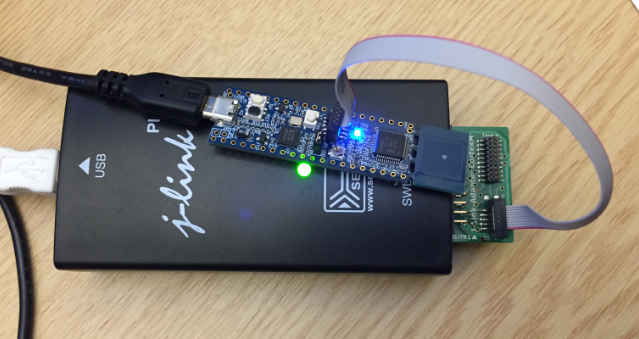

使用J-Link调试LPC845-BRK

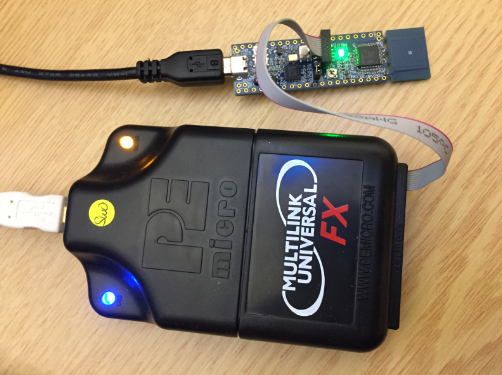

使用PEMicro调试LPC845-BRK

使用MCUXpresso IDE 10.3.0调试LPC845-BRK

总结

LPC845-BRK开发板板载了CMSIS-DAP调试器，因此不需要外部调试器。但是我喜欢直接访问CPU并且可以自由选择想要使用的调试器。因此，添加SWD插头可以为我提供所需的所有灵活性。
